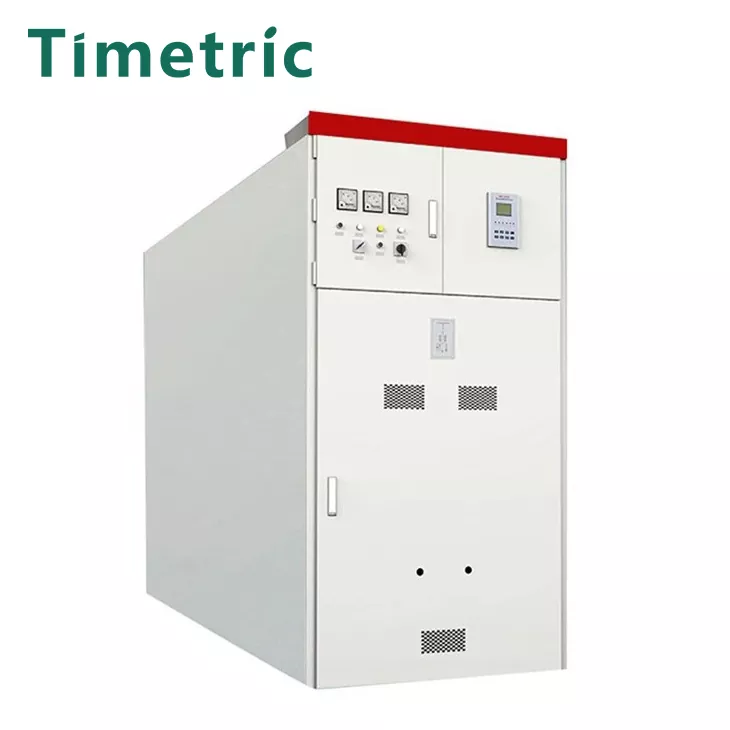

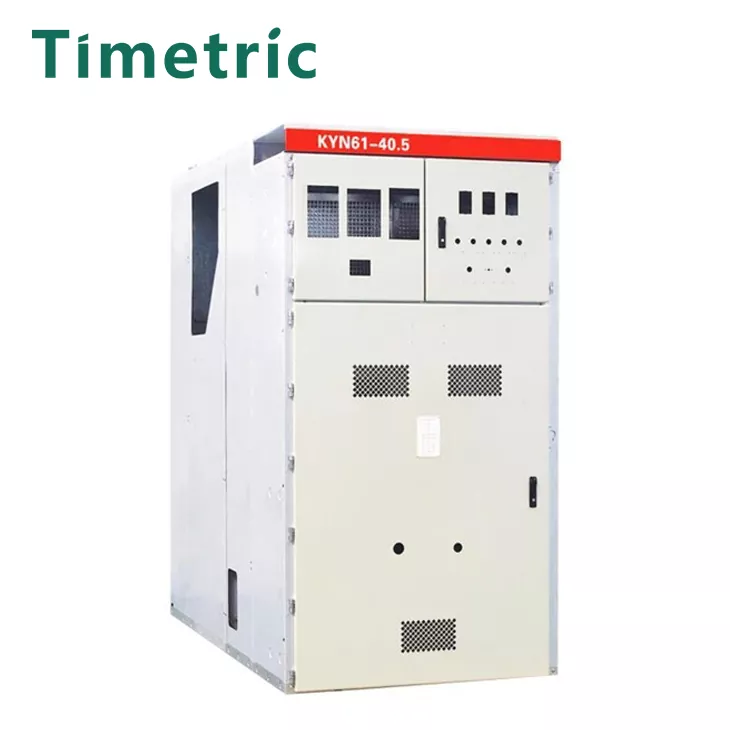

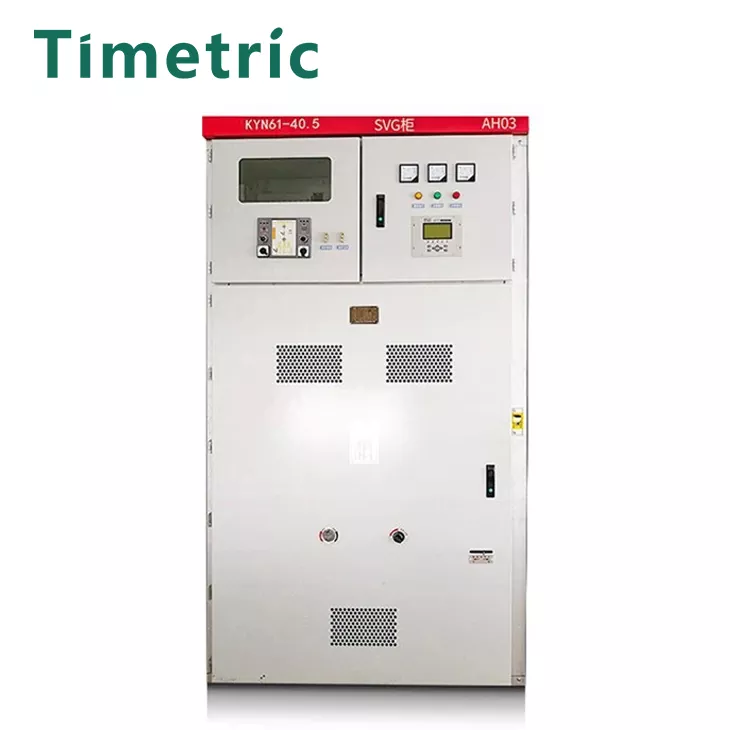

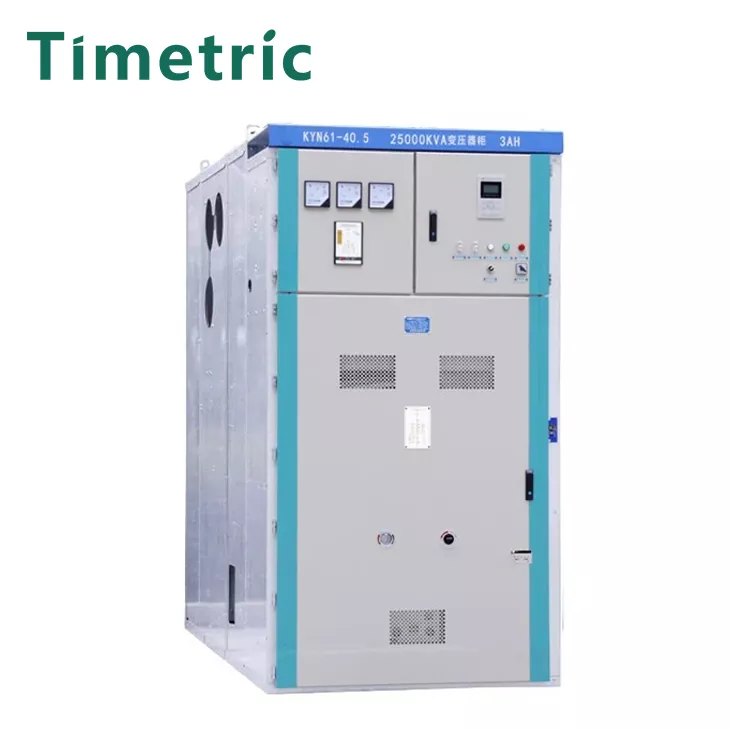

33KV MV HV मध्यम उच्च वोल्टेज इलेक्ट्रिक स्विचगियर

टिमेट्रिक इलेक्ट्रिक 33KV MV HV मध्यम उच्च वोल्टेज इलेक्ट्रिक स्विचगियर बख्तरबंद हटाने योग्य एसी धातु संलग्न स्विचगियर (इसके बाद स्विचगियर के रूप में संदर्भित) एक तीन-चरण एसी 50 हर्ट्ज है, रेटेड वोल्टेज 30kv ~ 40.5kv इंडोर पूर्ण बिजली वितरण उपकरण। इसका उपयोग बिजली संयंत्रों, सबस्टेशनों और औद्योगिक और खनन उद्यमों में विद्युत ऊर्जा प्राप्त करने और वितरित करने के लिए किया जाता है, और सर्किट को नियंत्रित करने, बचाने और पता लगाने के कार्यों को निभाता है। इसका उपयोग लगातार संचालन वाले स्थानों में भी किया जा सकता है। इसकी विशेषताओं में ऑल-मेटल मॉड्यूलर असेंबली स्ट्रक्चर, आयातित एंटी-जंग एल्यूमीनियम-जस्ता प्लेट, उच्च परिशुद्धता, हल्के वजन और अच्छी ताकत से बना है; वाइड एडाप्टेबिलिटी, मजबूत इंटरचेंजबिलिटी, और ट्रॉली काम करने की स्थिति और परीक्षण की स्थिति से सुसज्जित है, जो सुरक्षित और विश्वसनीय है; केबल रूम ग्राउंडिंग स्विच, ओवरवॉल्टेज प्रोटेक्शन डिवाइस आदि से लैस है, जो "पांच सुरक्षा" आवश्यकताओं को पूरा करता है, और सुरक्षित संचालन सुनिश्चित करने के लिए एक दबाव राहत चैनल से लैस है।

1। ऑल-मेटल मॉड्यूलर असेंबली स्ट्रक्चर, कैबिनेट बॉडी आयातित एल्यूमीनियम-जस्ता प्लेट से बना है, जिसमें मजबूत संक्षारण प्रतिरोध है, कोई सतह उपचार की आवश्यकता नहीं है, इसे सीएनसी उच्च-सटीक उपकरण द्वारा संसाधित किया जाता है, और उन्नत मल्टीपल फोल्डिंग तकनीक का उपयोग करता है। कनेक्शन रिवेट नट और उच्च शक्ति वाले बोल्टों के साथ जुड़ा हुआ है, जो उच्च परिशुद्धता, हल्के वजन और अच्छी ताकत हैं।

2। व्यापक अनुकूलनशीलता और मजबूत अंतर्विरोध। ट्रॉली काम करने की स्थिति और परीक्षण की स्थिति से सुसज्जित है, और प्रत्येक स्थिति में स्थिति और प्रदर्शन उपकरण हैं, जो सुरक्षित और विश्वसनीय हैं।

3। केबल रूम ग्राउंडिंग स्विच, ओवरवॉल्टेज प्रोटेक्शन डिवाइस आदि से सुसज्जित है। यह पूरी तरह से "पांच सुरक्षा" आवश्यकताओं को पूरा करता है। प्रत्येक कमरा ऑपरेटर की व्यक्तिगत सुरक्षा सुनिश्चित करने के लिए एक दबाव राहत चैनल से लैस है।

मुख्य तकनीकी पैरामीटर

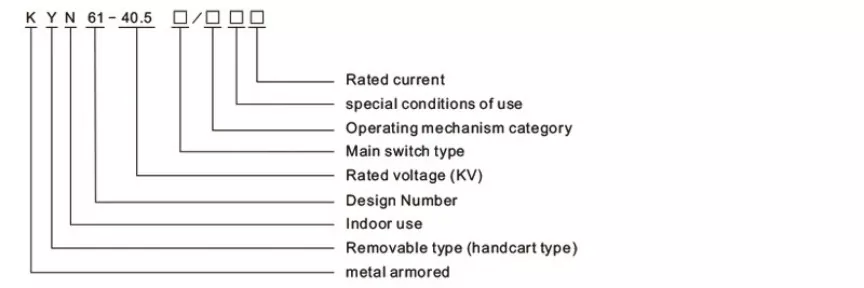

मॉडल विवरण

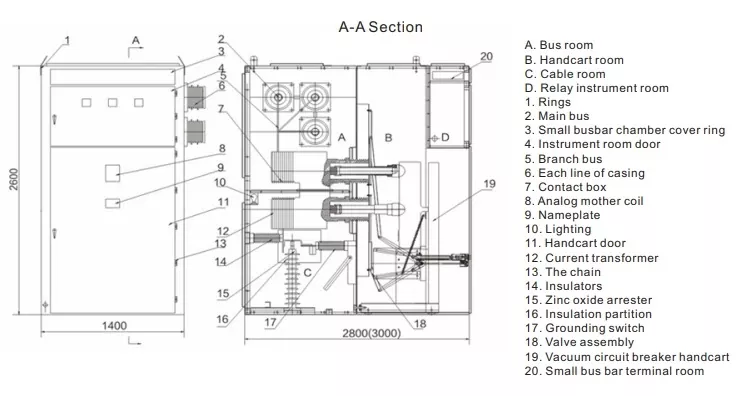

संरचना और बढ़ते आयाम

काम का माहौल:

टिमेट्रिक इलेक्ट्रिक 33KV MV HV मध्यम उच्च वोल्टेज इलेक्ट्रिक स्विचगियर उपयोग वातावरण ：

1। परिवेशी वायु तापमान की ऊपरी सीमा: +40 ℃, निचली सीमा: -10 ℃, दैनिक औसत तापमान 35 ℃ से अधिक नहीं है;

2। ऊंचाई 1000 मीटर से अधिक नहीं है;

3। दैनिक औसत सापेक्ष आर्द्रता 95%से अधिक नहीं है, और मासिक औसत 90%से अधिक नहीं है;

4। भूकंप की तीव्रता 8 स्तरों से अधिक नहीं है;

5। दैनिक औसत जल वाष्प का दबाव 2.2kpa से अधिक नहीं है, और मासिक औसत 1.8kpa से अधिक नहीं है;

6। कोई आग, विस्फोट का खतरा, गंभीर प्रदूषण, रासायनिक संक्षारण और गंभीर कंपन नहीं है।

7। विशेष कार्य स्थितियों, जब निर्दिष्ट शर्तों से अधिक सामान्य पर्यावरणीय परिस्थितियों में उपयोग किया जाता है, तो उपयोगकर्ता और निर्माता द्वारा बातचीत की जाएगी।

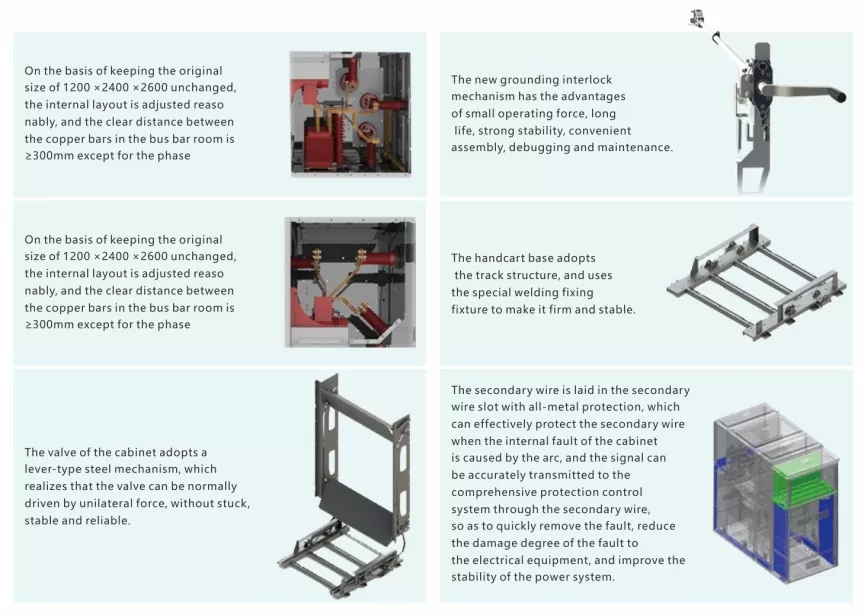

स्विचगियर के लाभ और सुविधाएँ

33KV MV HV मध्यम उच्च वोल्टेज इलेक्ट्रिक स्विचगियर में निम्नलिखित पहलू शामिल हैं:

1। धातु कवच, इकट्ठे संरचना, कई संयोजन योजनाएं।
2। कैबिनेट एल्यूमीनियम-जस्ता प्लेट से बना है, जिसे सीएनसी उपकरण और लेजर कटिंग उपकरण द्वारा संसाधित किया जाता है, उन्नत मल्टीपल फोल्डिंग तकनीक का उपयोग करते हुए, रिवेट नट और उच्च शक्ति वाले बोल्टों के साथ जुड़ा हुआ है, उच्च परिशुद्धता, जंग प्रतिरोध, हल्के वजन, उच्च शक्ति और मजबूत भागों की बहुमुखीता के साथ।
3। यह विभिन्न प्रकार के वैक्यूम सर्किट ब्रेकर और एसएफ 6 सर्किट ब्रेकरों से सुसज्जित हो सकता है, जिसमें व्यापक व्यावहारिकता, उच्च विश्वसनीयता और रखरखाव-मुक्त पूरे वर्ष के साथ।
4। ट्रॉली में तीन पद हैं: काम करना, परीक्षण और डिस्कनेक्ट करना। प्रत्येक स्थिति में एक स्थिति और प्रदर्शन उपकरण होता है, जो सुरक्षित और विश्वसनीय है।
5। सभी प्रकार के ट्रॉलियों को एक मॉड्यूलर तरीके से कॉन्फ़िगर किया गया है ताकि यह सुनिश्चित किया जा सके कि ट्रॉलियों को स्वतंत्र रूप से परस्पर जुड़ा किया जा सकता है।
6। मुख्य स्विच, ट्रॉली और स्विच कैबिनेट दरवाजे के बीच इंटरलॉकिंग "पांच सुरक्षा" फ़ंक्शन को पूरा करने के लिए मजबूर यांत्रिक लॉकिंग को अपनाता है।
7। सभी ऑपरेशनों को कैबिनेट के दरवाजे के साथ बंद किया जा सकता है।
8। केबल रूम में पर्याप्त जगह है और कई केबलों को कनेक्ट कर सकते हैं।
9। फास्ट ग्राउंडिंग स्विच का उपयोग ग्राउंडिंग और लूप शॉर्ट सर्किट के लिए किया जाता है।
10। शेल प्रोटेक्शन लेवल IP3X है, और ट्रॉली रूम का दरवाजा खुला होने पर सुरक्षा स्तर IP2x है।
11। प्रत्येक उच्च-वोल्टेज रूम में व्यक्तिगत सुरक्षा सुनिश्चित करने के लिए एक स्वतंत्र दबाव राहत चैनल है।
12। GB3906, IEC298 और अन्य मानकों का अनुपालन करें।

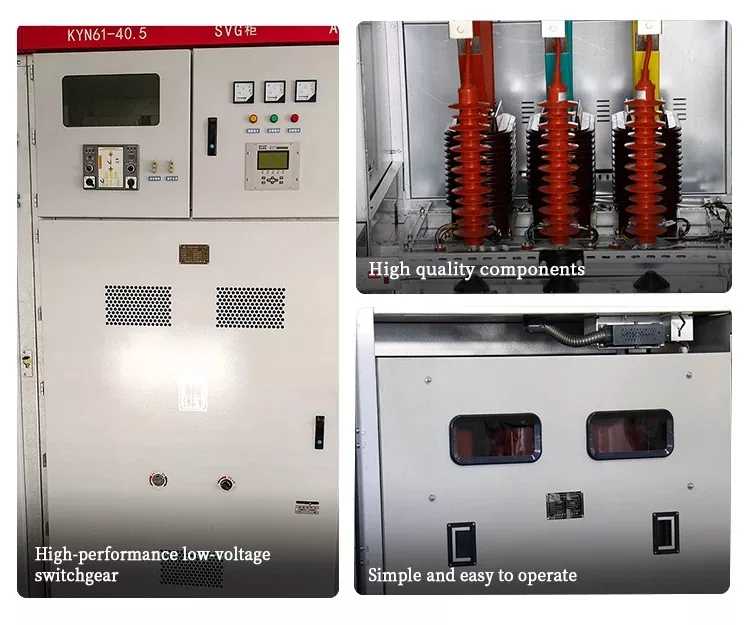

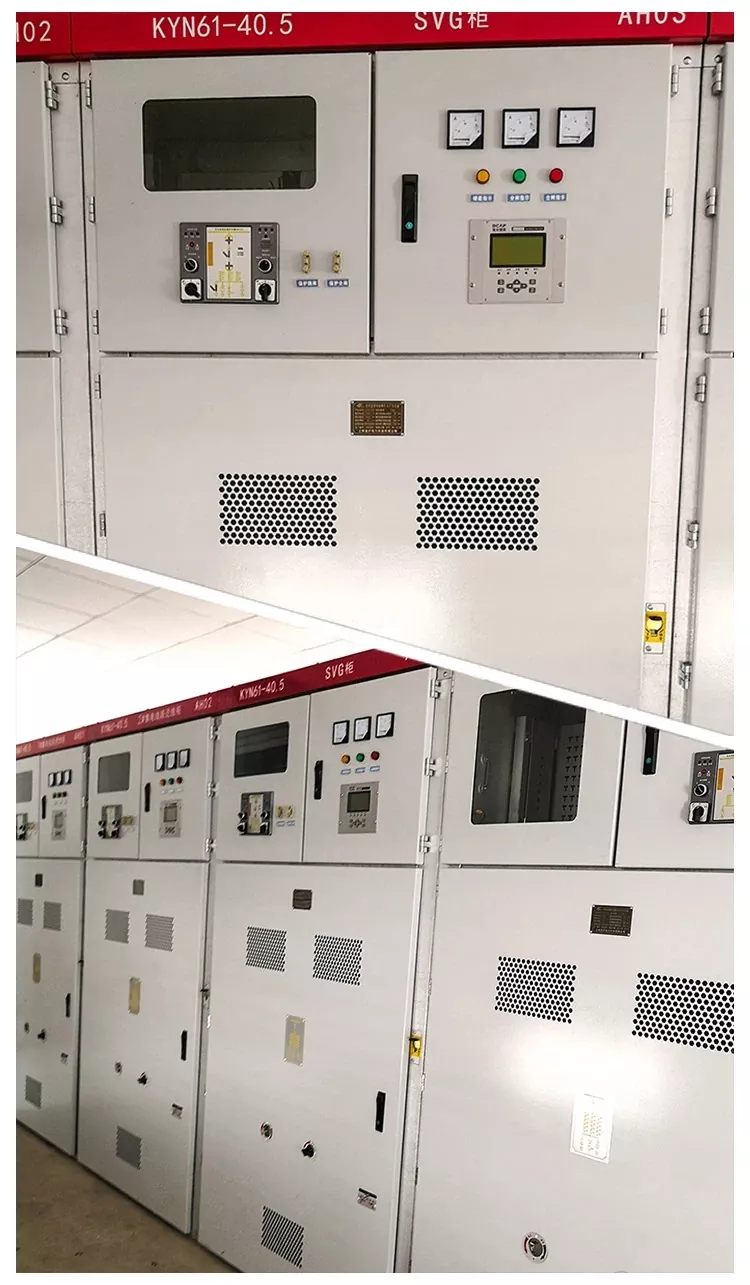

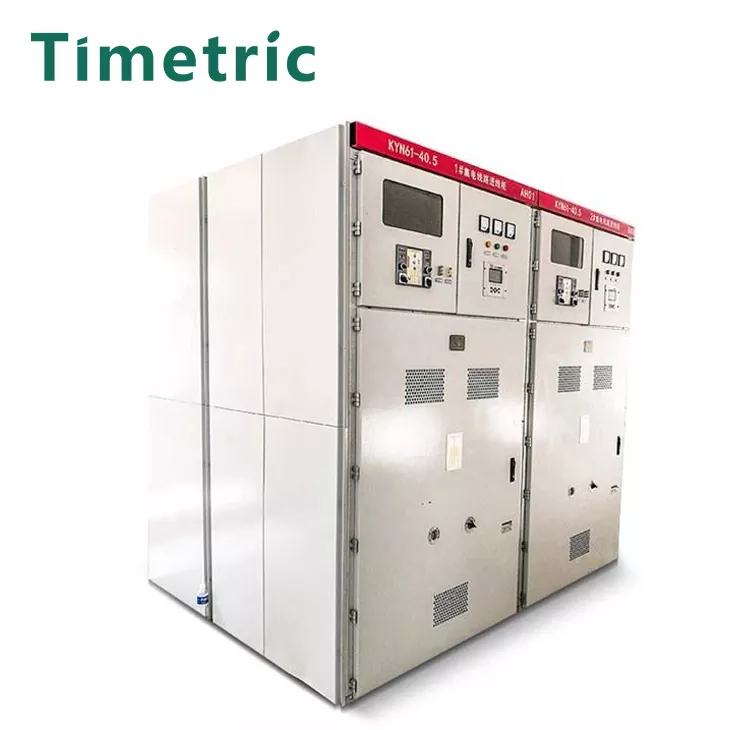

उत्पाद वास्तविक शॉट

उपवास

क्या आपकी कंपनी मेरी आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकती है?

हां, हम ग्राहकों की आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं। सामान्यतया, ग्राहकों को केवल प्रदान करने की आवश्यकता है: सर्किट लेआउट, वोल्टेज, वर्तमान, आदि।

आपका सबसे तेज डिलीवरी का समय क्या है?
आम तौर पर, हम ग्राहक पूछताछ को स्वीकार करते हैं। स्विच कैबिनेट तकनीकी पैरामीटर जुड़े होने के बाद, मूल्य सूची जारी करने और वास्तविक स्थिति के आधार पर उत्पादन और वितरण समय के बारे में ग्राहकों के साथ संवाद करने में 1-2 दिन लगते हैं।

आपकी बिक्री के बाद सेवा कैसी है?

हम 1 साल की वारंटी का समर्थन करते हैं। सामान्य उद्धरण में बिक्री के बाद की सेवा शामिल नहीं है। मुफ्त ऑनलाइन संचार और मार्गदर्शन उपलब्ध हैं।
