40.5kv 33kv 36kV SF6 सर्किट

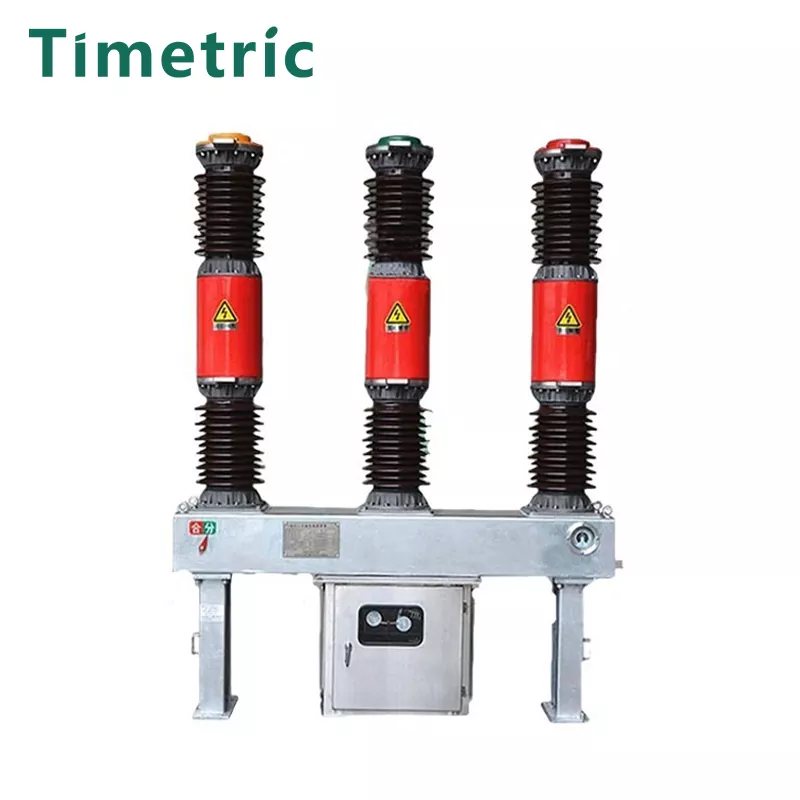

आइटम: 40.5kv 33kV 36KV SF6 सर्किट ब्रेकर

40.5kV, 33kV, और 36kV SF6 सर्किट ब्रेकर को तीन-चरण AC 50Hz, 35kV पावर ट्रांसमिशन और वितरण प्रणालियों के लिए डिज़ाइन किया गया है। यह एक नियंत्रण और सुरक्षा उपकरण के रूप में कार्य करता है और इसका उपयोग टाई सर्किट ब्रेकर के रूप में या संधारित्र बैंकों को स्विच करने के लिए भी किया जा सकता है।

SF6 गैस के लक्षण:

घनत्व: SF6 गैस हवा की तुलना में 5.135 गुना भारी है।

उबलते बिंदु: -60 डिग्री सेल्सियस वायुमंडलीय दबाव पर।

रासायनिक स्थिरता: 150 डिग्री सेल्सियस से नीचे, एसएफ 6 रासायनिक रूप से अक्रिय रहता है और सर्किट ब्रेकर में धातुओं, प्लास्टिक या अन्य सामग्रियों के साथ प्रतिक्रिया नहीं करता है।

आर्क अपघटन: जब एक आर्क के उच्च तापमान के तहत विघटित हो जाता है, तो एसएफ 6 जल्दी से आर्क विलुप्त होने के बाद फिर से संश्लेषित करता है, जिसमें कोई कार्बन सामग्री नहीं होती है और हवा के संपर्क के कारण ऑक्सीकरण का कोई जोखिम नहीं होता है।

ढांकता हुआ ताकत:

1 एटीएम पर, एसएफ 6 में हवा की 2-3 गुना ढांकता हुआ है।

3 एटीएम पर, इसकी ढांकता हुआ ताकत पारंपरिक इन्सुलेट तेलों से मिल सकती है या उससे अधिक हो सकती है।

इंटरप्टिंग प्रदर्शन: SF6 में असाधारण बाधित क्षमता है, एक बुनियादी खुले कक्ष में हवा का 100 गुना। जैसा कि आर्क करंट शून्य के पास होता है, एआरसी कॉलम में एक उच्च तापमान कोर-एक गैर-आचरण परत द्वारा संलग्न किया गया है-आर्क अंतराल की ढांकता हुआ ताकत की ताकत को वर्तमान में गुजरने के बाद तेजी से ठीक हो जाता है।

मॉडल विवरण

मुख्य तकनीकी पैरामीटर

संरचना और बढ़ते आयाम

काम का माहौल:

आइटम: 40.5kv 33kV 36KV SF6 सर्किट ब्रेकर

स्थापना और परिचालन शर्तें

स्थापना विधि: साइड-माउंटेड, मध्य-माउंटेड

आसपास की हवा का तापमान:

उच्च: + 40 ° 100

कम: -30 ° 100

ऊँचाई: of2000 मीटर (2000 मी से ऊपर की ऊंचाई के लिए, तदनुसार रेटेड इन्सुलेशन स्तर बढ़ाएं)

हवा का दबाव: (700 पीए (34 मीटर/सेकंड की हवा की गति के बराबर)

भूकंपीय तीव्रता: 8 डिग्री तक

संदूषण स्तर: कक्षा I

अधिकतम दैनिक तापमान भिन्नता: C25 ° C

विद्युत सर्किट विफलता के संभावित कारण

आइटम: 40.5kv 33kV 36KV SF6 सर्किट ब्रेकर

अपर्याप्त इन्सुलेशन: इन्सुलेशन सामग्री के बिगड़ने या संदूषण से टूटने का कारण बन सकता है।

नमी प्रवेश: SF6 गैस कक्ष में नमी का प्रवेश ढांकता हुआ ताकत को कम कर सकता है और दोषों को जन्म दे सकता है।

गैस रिसाव: SF6 गैस का रिसाव इन्सुलेशन को कम कर सकता है और क्षमताओं को बाधित कर सकता है।

मैकेनिकल फेल्योर: वॉर-आउट या क्षतिग्रस्त मूविंग पार्ट्स, जैसे कि सर्किट ब्रेकर में मैकेनिज्म, ऑपरेशन को कम कर सकता है।

संपर्क क्षरण: लगातार स्विचिंग से संपर्क बिंदुओं का क्षरण हो सकता है, सर्किट ब्रेकर की प्रभावशीलता को कम कर सकता है।

ओवरलोडिंग: रेटेड क्षमता से परे अत्यधिक वर्तमान प्रवाह से ओवरहीटिंग और क्षति हो सकती है।

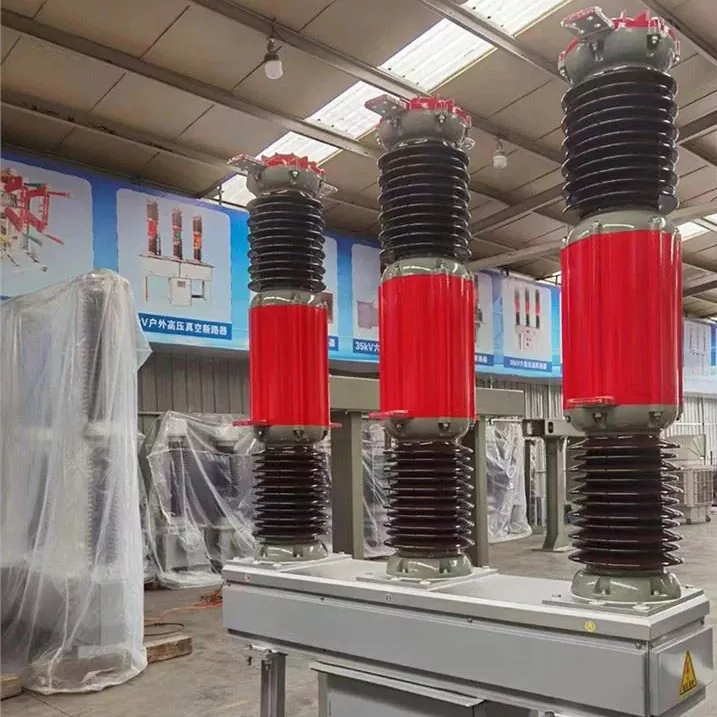

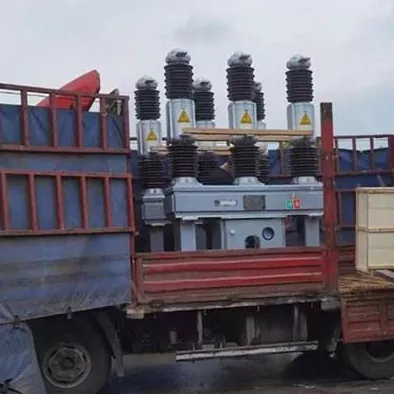

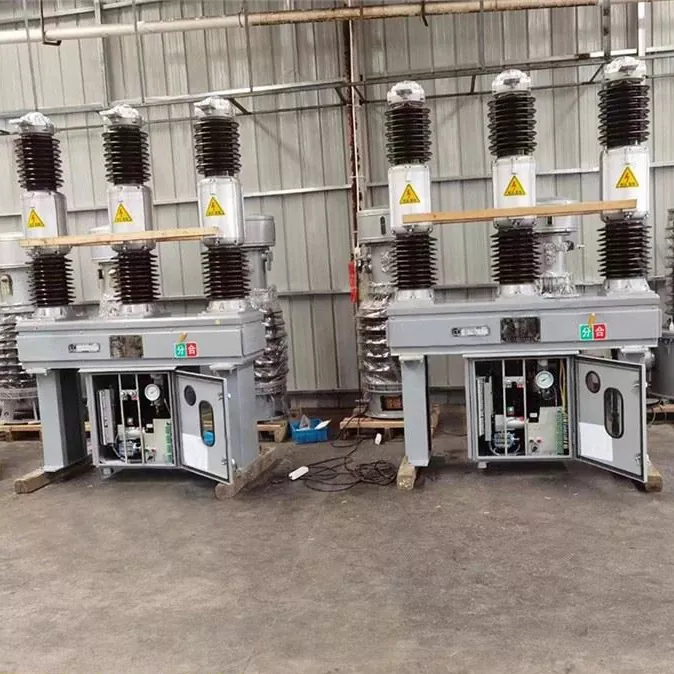

उत्पाद वास्तविक शॉट

उपवास

Q1: SF6 सर्किट ब्रेकर का मुख्य कार्य क्या है?
A1: इसका उपयोग पावर ट्रांसमिशन और डिस्ट्रीब्यूशन सिस्टम को नियंत्रित करने और संरक्षित करने के लिए किया जाता है, और इसका उपयोग टाई सर्किट ब्रेकर के रूप में या कैपेसिटर बैंकों को स्विच करने के लिए भी किया जा सकता है।

Q2: सर्किट ब्रेकर में किस गैस का उपयोग किया जाता है और क्यों?
A2: SF6 गैस का उपयोग इसके उत्कृष्ट आर्क-एक्स्टिंगुइंग और इन्सुलेशन गुणों के लिए किया जाता है। इसमें उच्च ढांकता हुआ शक्ति है और आमतौर पर सर्किट ब्रेकरों में उपयोग की जाने वाली अन्य सामग्रियों के साथ प्रतिक्रिया नहीं करता है।

Q3: SF6 इन्सुलेशन के संदर्भ में हवा की तुलना कैसे करता है?
A3: SF6 में 1 एटीएम पर हवा की तुलना में 2-3 गुना अधिक ढांकता हुआ ताकत है और उच्च दबाव में तेल को इन्सुलेट करने से अधिक हो सकता है।

Q4: उचित संचालन के लिए पर्यावरणीय स्थिति क्या हैं?
A4: परिवेश का तापमान +40 ° C और -30 ° C के बीच होना चाहिए, ऊंचाई ≤2000m होनी चाहिए (उच्च ऊंचाई को बढ़ाकर इन्सुलेशन की आवश्यकता होती है), हवा का दबाव 700pa से अधिक नहीं होना चाहिए, और संदूषण स्तर कक्षा I होना चाहिए।
