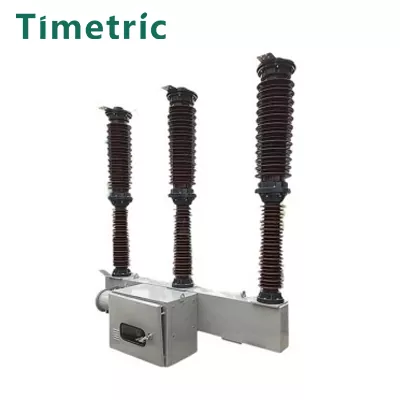

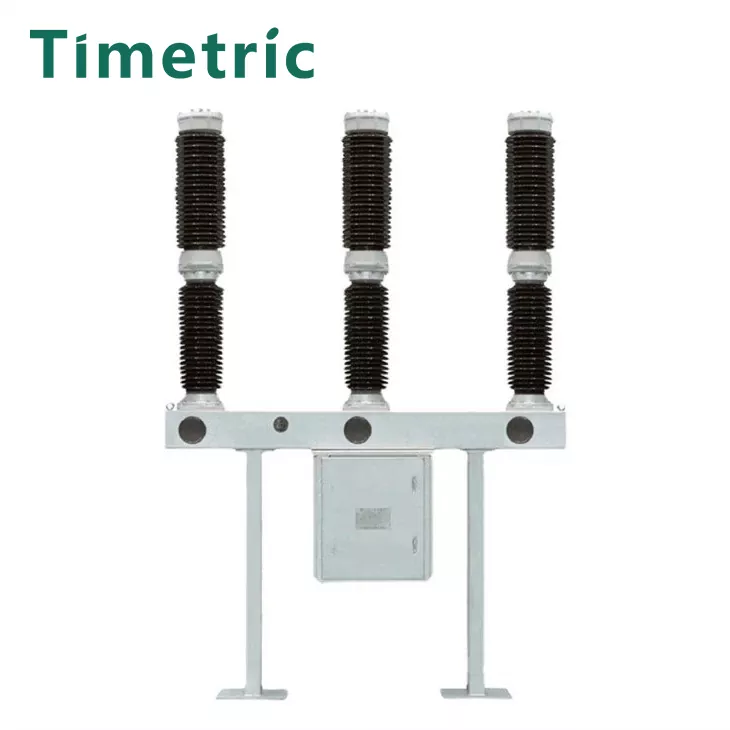

आइटम: 66KV 69KV SF6 सर्किट ब्रेकर

SF6 गैस के साथ कुशल चाप बुझाना:

SF6 गैस उत्कृष्ट चाप को बुझाने वाले गुणों की पेशकश करते हुए, रुकावट माध्यम के रूप में कार्य करती है।

गैस भी बेहतर विद्युत इन्सुलेशन प्रदान करती है और ऑपरेशन के दौरान प्रभावी रूप से एआरसी को बुझाने के लिए संपीड़ित होती है, जिससे यह संधारित्र और रिएक्टर समूहों के लिए एक आदर्श स्विच बन जाता है।

बेहतर ब्रेकिंग प्रदर्शन:

विभिन्न असामान्य शॉर्ट सर्किटों को भरने में सक्षम, जैसे रिवर्स-चरण दोष, दोनों डंडे, निकट-क्षेत्र दोष और ब्रेकर अंत दोषों पर एक साथ ग्राउंडिंग।

कम परिचालन शोर:

सील डिज़ाइन ऑपरेशन के दौरान गैस डिस्चार्ज शोर को समाप्त करते हुए, वायुमंडलीय परिस्थितियों से ब्रेकर को अलग करता है।

कॉम्पैक्ट और सरल संरचना:

कोई अतिरिक्त वाल्व सिस्टम के साथ एक एकल-ब्रेक आर्क चैंबर है, जिसके परिणामस्वरूप एक कॉम्पैक्ट और सीधा डिज़ाइन होता है।

न्यूनतम रखरखाव आवश्यकताएं:

इंटरप्रेटर संपर्क, एसएफ 6 गैस में रखे गए, ऑपरेशन के दौरान न्यूनतम पहनने का अनुभव करते हैं, जिससे रखरखाव कार्यभार कम हो जाता है और रखरखाव चक्रों को बढ़ाया जाता है।

सुरक्षित और विश्वसनीय ऑपरेशन:

SF6 गैस गैर विषैले और गैर-दहनशील है। इंटरप्रेटर चैंबर की उत्कृष्ट सीलिंग सुरक्षित और विश्वसनीय दीर्घकालिक उपयोग सुनिश्चित करती है।

मॉडल विवरण

मुख्य तकनीकी पैरामीटर

संरचना और बढ़ते आयाम

काम का माहौल:

आइटम: 66KV 69KV SF6 सर्किट ब्रेकर

इंस्टॉलेशन तरीका:

 साइड-माउंटेड या बीच-माउंटेड।

परिवेश का तापमान:

उच्च: + 40 ° 100

कम: -30 ° 100

ऊंचाई:

≤2000m (यदि उच्च ऊंचाई पर स्थापित किया गया है, तो रेटेड इन्सुलेशन स्तर को तदनुसार समायोजित किया जाना चाहिए)।

हवा का दबाव:

≤700pa (34m/s की हवा की गति के बराबर)।

भूकंपीय प्रतिरोध:

8 डिग्री तक की भूकंप की तीव्रता का सामना करने के लिए डिज़ाइन किया गया है।

संदूषण स्तर:

कक्षा I

अधिकतम दैनिक तापमान भिन्नता:

25 डिग्री सेल्सियस से अधिक नहीं

विद्युत सर्किट विफलता के संभावित कारण

आइटम: 66KV 69KV SF6 सर्किट ब्रेकर

● नियंत्रण सर्किट मुद्दे

● डिस्कनेक्टेड कंट्रोल सर्किट या कोई नियंत्रण शक्ति (जैसे, फ्यूज, दोषपूर्ण बिजली की आपूर्ति, या क्षतिग्रस्त नियंत्रण घटक)।

● सहायक या ट्रिप कॉइल सर्किट में गलत या खराब कनेक्शन।

● दबाव असामान्यताएं

● अपर्याप्त SF6 गैस दबाव के परिणामस्वरूप अपर्याप्त इन्सुलेशन या चाप-अतिरिक्त प्रदर्शन होता है।

● SF6 गैस में उच्च नमी सामग्री, इन्सुलेशन में गिरावट और संभावित लघु सर्किट के लिए अग्रणी।

यांत्रिक विफलता

स्नेहन, पहनने या यांत्रिक अवरोधों की कमी के कारण जाम ऑपरेटिंग तंत्र।

अनुचित संरेखण या रुकावट संपर्कों की खराबी।

अधिभार या गलती की स्थिति

स्वचालित ट्रिपिंग को ट्रिगर करने वाले नेटवर्क में लगातार अधिभार या शॉर्ट-सर्किट की स्थिति।

दोषपूर्ण लोड की स्थिति या सिस्टम दोष के कारण ट्रिप्ड ब्रेकर।

पर्यावरणीय प्रभाव

उच्च संदूषण या संक्षारक वातावरण से संपर्क कटाव या इन्सुलेशन कमजोर होने का कारण बनता है।

यांत्रिक और इन्सुलेट गुणों को प्रभावित करने वाले अत्यधिक तापमान भिन्नता।

गलत प्रचालन

मैनुअल ऑपरेशन त्रुटियां, जैसे कि अनुचित स्विचिंग अनुक्रम या ट्रिपिंग के बाद अपर्याप्त रीसेट।

गलती की स्थिति के तहत सर्किट ब्रेकर का आकस्मिक समापन।

उम्र बढ़ने या पहनने

समय के साथ स्प्रिंग्स, बीयरिंग, या संपर्क बिंदु जैसे घटकों का क्रमिक क्षरण।

पुराने या असंगत घटक परिचालन अक्षमताओं के लिए अग्रणी।

विद्युत घटक विफलता

खराबी रिले, सेंसर, या दबाव गेज ब्रेकर नियंत्रण और निगरानी को बाधित करते हैं।

अत्यधिक वोल्टेज या लंबे समय तक सक्रियण के कारण जला या क्षतिग्रस्त ऑपरेटिंग कॉइल।

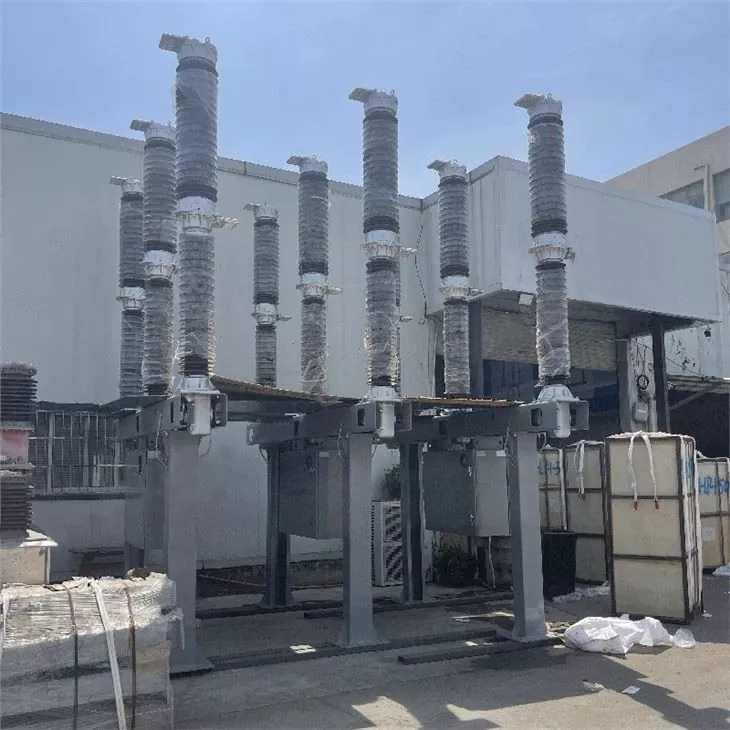

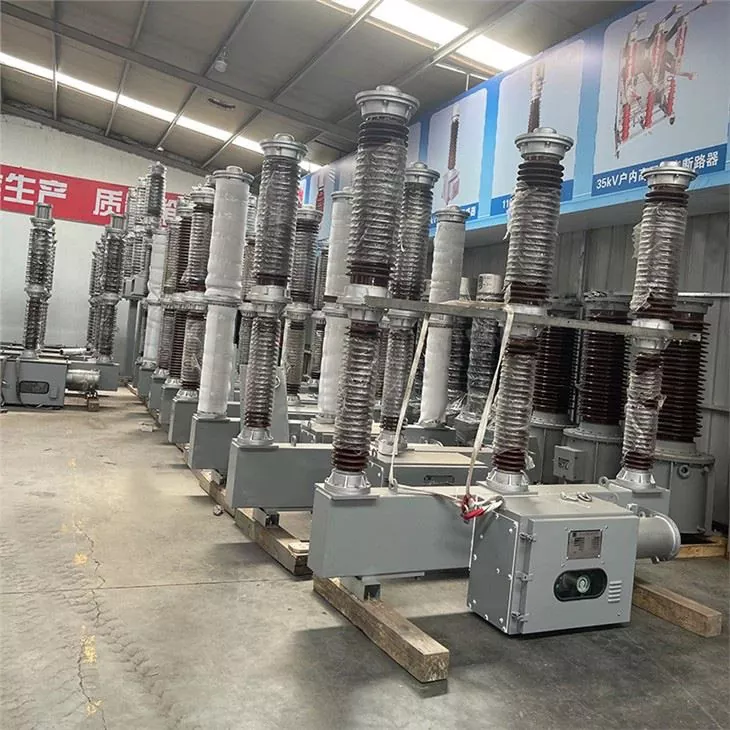

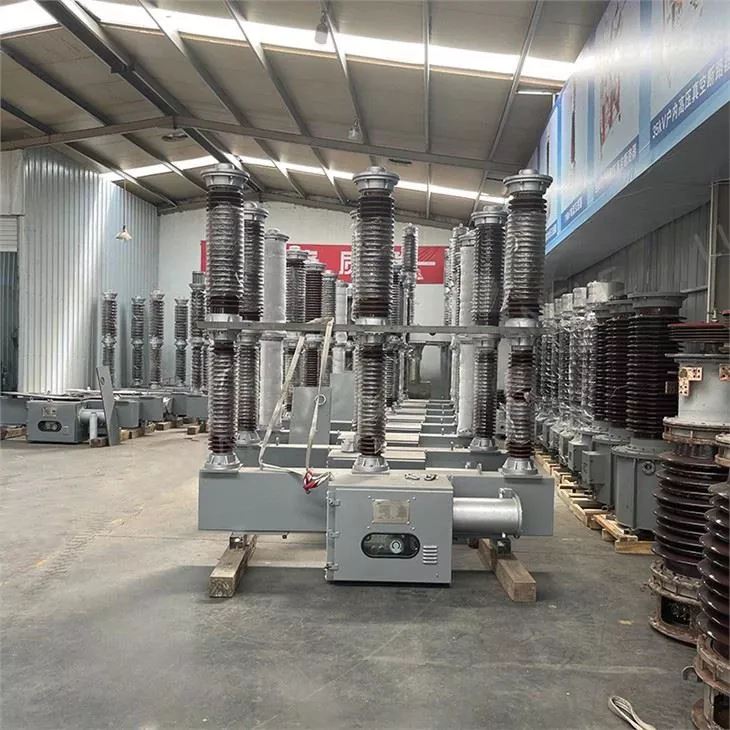

उत्पाद वास्तविक शॉट

उपवास

आइटम: 66KV 69KV SF6 सर्किट ब्रेकर

Q1: 66KV SF6 सर्किट ब्रेकर का रेटेड वोल्टेज क्या है?

A1: 66kV SF6 सर्किट ब्रेकर का रेटेड वोल्टेज 66kV है, जो उच्च-वोल्टेज पावर सिस्टम के लिए उपयुक्त है।

Q2: सर्किट ब्रेकर में किस गैस का उपयोग किया जाता है, और क्यों?

A2: SF6 गैस (सल्फर हेक्सफ्लोराइड) का उपयोग किया जाता है क्योंकि इसमें उत्कृष्ट चाप-अतिरिक्त और इन्सुलेट गुण होते हैं। यह उच्च-वोल्टेज अनुप्रयोगों में कुशल प्रदर्शन और विश्वसनीयता सुनिश्चित करता है।

Q3: क्या ब्रेकर चरम पर्यावरणीय परिस्थितियों में काम कर सकता है?

A3: हाँ, ब्रेकर को -30 ° C और +40 ° C के बीच तापमान के साथ कठोर वातावरण में संचालित करने के लिए डिज़ाइन किया गया है, 2000 मीटर तक की ऊंचाई और 8 डिग्री तक भूकंपीय तीव्रता। 2000m से ऊपर की ऊंचाई के लिए, इन्सुलेशन स्तर के लिए विशेष समायोजन की आवश्यकता होती है।

Q4: SF6 सर्किट ब्रेकर को कितनी बार रखरखाव की आवश्यकता है?

A4: इसकी सरल संरचना और सील डिज़ाइन के कारण, सर्किट ब्रेकर को न्यूनतम रखरखाव की आवश्यकता होती है। गैस के दबाव, विद्युत घटकों और यांत्रिक भागों के नियमित निरीक्षण की सिफारिश की जाती है।
