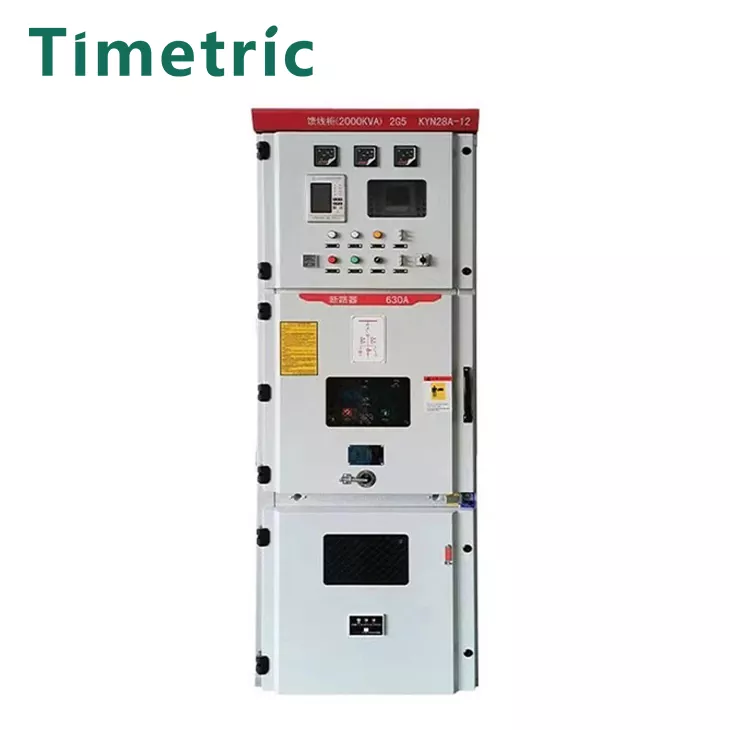

बख्तरबंद हवा अछूता स्विचगियर इनडोर 11kv

बख्तरबंद एयर इंसुलेटेड स्विचगियर इनडोर 11KV को GB3906-1991 "3-35 kV AC धातु-संलग्न स्विचगियर" मानक की प्रासंगिक आवश्यकताओं को पूरा करना चाहिए। इसमें दो प्रमुख भाग होते हैं: कैबिनेट और सर्किट ब्रेकर, और इसमें ओवरहेड इनकमिंग और आउटगोइंग लाइन्स, केबल इनकमिंग और आउटगोइंग लाइन्स, और बसबार कनेक्शन जैसे कार्य हैं। कैबिनेट में एक शेल, विद्युत घटक (इन्सुलेट भागों सहित), विभिन्न तंत्र, माध्यमिक टर्मिनल और कनेक्शन शामिल हैं।
हाई-वोल्टेज स्विच कैबिनेट की संरचना आम तौर पर समान होती है, मुख्य रूप से एक सर्किट ब्रेकर रूम, एक बसबार रूम, एक माध्यमिक नियंत्रण कक्ष (इंस्ट्रूमेंट रूम) और एक फीडर रूम में विभाजित होती है। आम तौर पर कमरों के बीच स्टील प्लेटें होती हैं।

उच्च-वोल्टेज स्विचगियर को निम्नलिखित तीन प्रकारों में विभाजित किया जा सकता है:

1.1। हटाने योग्य प्रकार या कार्ट प्रकार (वाई द्वारा इंगित):
इसका मतलब है कि कैबिनेट में मुख्य विद्युत घटक (जैसे सर्किट ब्रेकर) एक हटाने योग्य कार्ट पर स्थापित किए जाते हैं। चूंकि कार्ट कैबिनेट में अच्छी बातचीत है, इसलिए यह बिजली की आपूर्ति की विश्वसनीयता में बहुत सुधार कर सकती है। आमतौर पर इस्तेमाल की जाने वाली कार्ट प्रकारों में शामिल हैं: अलगाव गाड़ियां, मीटरिंग कार्ट, सर्किट ब्रेकर गाड़ियां, पीटी गाड़ियां, कैपेसिटर गाड़ियां और उपयोग की गई चर गाड़ियां, जैसे कि Kyn28a-12।

1.2। फिक्स्ड टाइप (जी द्वारा इंगित):
इसका मतलब है कि कैबिनेट में सभी विद्युत घटक (जैसे सर्किट ब्रेकर या लोड स्विच, आदि) को निश्चित रूप से स्थापित किया गया है। फिक्स्ड स्विचगियर सरल और अधिक किफायती है, जैसे कि XGN2-10, GG-1A, आदि।
2। स्थापना स्थान के अनुसार, इसे इनडोर और आउटडोर में विभाजित किया जा सकता है;

2.1। इनडोर उपयोग के लिए (एन द्वारा इंगित):
यह केवल घर के अंदर स्थापित और उपयोग किया जा सकता है, जैसे: बख्तरबंद एयर इंसुलेटेड स्विचगियर इनडोर 11kv और अन्य स्विच अलमारियाँ;

2.2। बाहरी उपयोग के लिए (डब्ल्यू द्वारा इंगित):
इसे स्थापित और बाहर का उपयोग किया जा सकता है, जैसे: XLW और अन्य स्विच अलमारियाँ।
3। कैबिनेट संरचना के अनुसार, इसे चार श्रेणियों में विभाजित किया जा सकता है: धातु-संलग्न बख्तरबंद स्विच कैबिनेट, धातु-संलग्न विभाजन स्विच कैबिनेट, धातु-संलग्न बॉक्स-प्रकार स्विच कैबिनेट और ओपन स्विच कैबिनेट। [१]
3.1। धातु-संलग्न बख्तरबंद स्विच कैबिनेट (अक्षर k द्वारा इंगित): धातु-संलग्न स्विचगियर के मुख्य घटक (जैसे सर्किट ब्रेकर, ट्रांसफॉर्मर, बसबार, आदि) धातु विभाजन द्वारा अलग किए गए ग्राउंडेड डिब्बों में स्थापित किए जाते हैं। जैसे कि KYN28A-12 उच्च-वोल्टेज स्विच कैबिनेट।
3.2। धातु-संलग्न विभाजन स्विच कैबिनेट (पत्र जे द्वारा इंगित): बख्तरबंद धातु-संलग्न स्विचगियर के समान, इसके मुख्य विद्युत घटक भी अलग-अलग डिब्बों में स्थापित किए जाते हैं, लेकिन इसमें एक या अधिक गैर-मेटैलिक विभाजन होते हैं जो कुछ सुरक्षा स्तरों को पूरा करते हैं। जैसे कि JYN2-12 हाई-वोल्टेज स्विचगियर।
3.3। धातु-संलग्न बॉक्स-प्रकार स्विचगियर (अक्षर x द्वारा इंगित) स्विचगियर शेल एक धातु-संलग्न स्विचगियर है। जैसे कि XGN2-12 हाई-वोल्टेज स्विचगियर।
3.4। स्विचगियर खुला, कोई सुरक्षा स्तर की आवश्यकताएं नहीं, शेल आंशिक रूप से स्विचगियर खुला है। जैसे कि GG-1A (F) हाई-वोल्टेज स्विचगियर।

मॉडल विवरण

मुख्य तकनीकी पैरामीटर

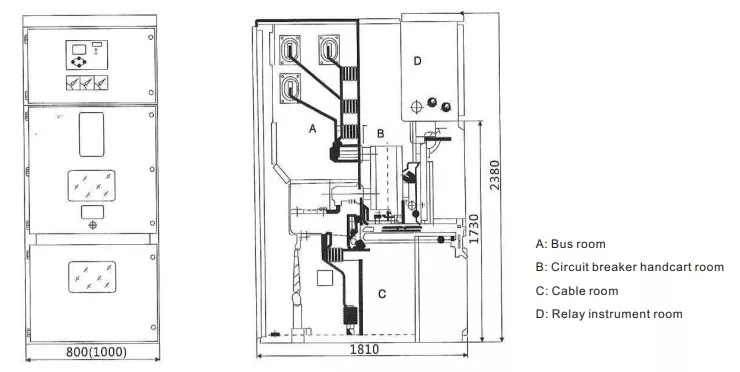

संरचना और बढ़ते आयाम

काम का माहौल:

उपयोग के लिए बख्तरबंद एयर इंसुलेटेड स्विचगियर इनडोर 11kv पर्यावरण की स्थिति:
स्थापना स्थान: इनडोर
ऊंचाई: ≤1000m, कृपया अन्य आवश्यकताओं के लिए पूछें
परिवेश का तापमान: -15 ℃ ~+40 सी
अधिकतम दैनिक तापमान अंतर: ≤25k
मासिक औसत सापेक्ष आर्द्रता:% 90%
दैनिक औसत सापेक्ष आर्द्रता:% 95%
भूकंपीय तीव्रता प्रतिरोध: 8 डिग्री

स्विचगियर के लाभ और सुविधाएँ

बख्तरबंद हवा अछूता स्विचगियर इनडोर 11kv मुख्य विद्युत संकेतक ：

1.21 उच्च-वोल्टेज स्विचगियर का रेटेड वोल्टेज: 3.6kV, 7.2kV, 12kv

1.2.2 उच्च-वोल्टेज स्विचगियर की रेटेड आवृत्ति: 50Hz/60Hz

1.2.3 तापमान वृद्धि: रेटेड वर्तमान और रेटेड आवृत्ति पर मुख्य सर्किट का तापमान वृद्धि GB/T 11022-1999 के प्रावधानों का अनुपालन करेगी "उच्च-वोल्टेज स्विचगियर और नियंत्रण उपकरण मानकों के लिए सामान्य तकनीकी शर्तें", और निम्नलिखित पूरक किए जाएंगे:

1) कैबिनेट में घटकों का तापमान वृद्धि मूल्य घटकों के संबंधित मानकों के प्रावधानों से अधिक नहीं होगा।

2) सुलभ आवरण और कवर का तापमान वृद्धि 30k से अधिक नहीं होगी।

1.2.4 रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट एंड क्लोजिंग करंट:

1) रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट: 20 ~ 50ka।

2) रेटेड शॉर्ट-सर्किट क्लोजिंग करंट (पीक वैल्यू) इसी रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट का 2.5 गुना है।

1.2.5 रेटेड थर्मल स्टेबिलिटी करंट (4s पर): 20 ~ 40ka

1.2.6 रेटेड डायनेमिक स्टेबिलिटी करंट (पीक वैल्यू) रेटेड डायनेमिक स्टेबिलिटी करंट का 2.5 गुना है।

1.2.7 रेटेड शॉर्ट-सर्किट करंट ब्रेकिंग टाइम्स 50 ~ 100 बार।

1.2.8 रेटेड करंट ब्रेकिंग टाइम्स 20000 ~ 30000 बार।

1.2.9 ओपनिंग एंड क्लोजिंग मैकेनिज्म एंड एक्सिलरी सर्किट का रेटेड वोल्टेज: एसी, डीसी 220V या अन्य।

बख्तरबंद एयर इंसुलेटेड स्विचगियर इनडोर 11kv सभी सबस्टेशन उपकरण और कैबिनेट इन्सुलेशन उपचार सभी कामकाजी परिस्थितियों की आवश्यकताओं को पूरा करते हैं।

1.1.12 प्रत्येक घटक की बाहरी इन्सुलेशन क्रीपेज दूरी और उच्च-वोल्टेज स्विच कैबिनेट में इसका सहायक इन्सुलेशन राज्य और पूर्व विद्युत शक्ति मंत्रालय की आवश्यकताओं को पूरा करता है। एंटी-कंडेनसेशन डिवाइस को आवश्यकतानुसार सुसज्जित किया जा सकता है।

1.1.13 उच्च-वोल्टेज स्विच कैबिनेट की संरचना कर्मचारियों की सुरक्षा सुनिश्चित करती है और संचालन, रखरखाव, निरीक्षण, निगरानी, ​​ओवरहाल और परीक्षण की सुविधा प्रदान करती है।

1.1.14 उच्च-वोल्टेज स्विच कैबिनेट में प्रत्येक घटक और उसके कंडक्टर का कनेक्शन गर्मियों में उच्च तापमान अवधि के दौरान प्रासंगिक मानकों में निर्दिष्ट ऑपरेटिंग तापमान से अधिक नहीं होगा।

घटकों के लिए 1.1.15 आवश्यकताएं:

1) एक ही प्रकार के उत्पाद में समान रेटिंग और संरचना वाले घटक विनिमेय हो सकते हैं।

2) उच्च-वोल्टेज स्विच कैबिनेट पर स्थापित प्रत्येक घटक उनके संबंधित तकनीकी मानकों को पूरा करता है।

1.2.16 सुरक्षा स्तर और आंतरिक दोष:

1) जब हवा का उपयोग अकेले इन्सुलेट माध्यम के रूप में किया जाता है, तो कैबिनेट में प्रत्येक चरण कंडक्टर का चरण-से-चरण और ग्राउंड क्लीयरेंस प्रासंगिक राष्ट्रीय मानकों को पूरा करता है।

2) लोगों को उच्च-वोल्टेज स्विचगियर के उच्च-वोल्टेज लाइव हिस्सों के पास जाने से रोकने और चलते हुए भागों को छूने से रोकने के लिए, सुरक्षा स्तर है: IP4x, जो वस्तुओं को ≥1.0 मिमी के व्यास के साथ धातु के तारों या संकीर्ण स्ट्रिप्स के साथ ≥1.0 मिमी की मोटाई के साथ प्रवेश करने से रोक सकता है।

3) आंतरिक दोषों के लिए, निम्नलिखित आवश्यकताओं को पूरा किया जाता है:

धातु-संलग्न उच्च-वोल्टेज स्विचगियर अपने स्वयं के दोषों, असामान्यताओं या गलतफहमी के कारण होने वाले श्रमिकों को चाप की चोटों को रोक सकता है। मानव-जनित आंतरिक दोषों को रोकने के लिए उपाय किए जाते हैं, और गलतफहमी को रोकने के लिए लॉकिंग डिवाइस स्थापित किए जाते हैं। आंतरिक घटकों की विफलता के कारण इनडोर ओवरप्रेस और प्रेशर रिलीज को ध्यान में रखने के लिए दबाव राहत चैनल स्थापित किए जाते हैं।

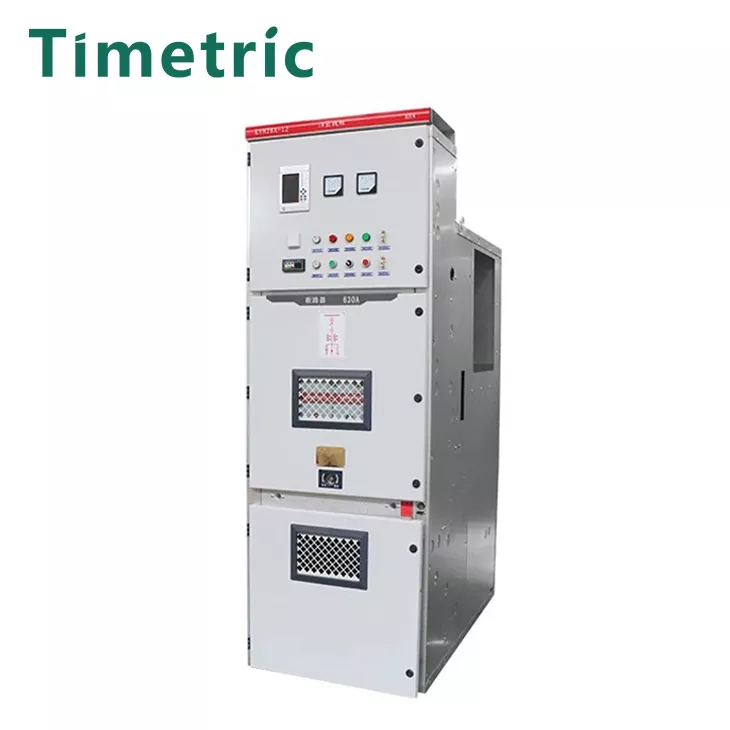

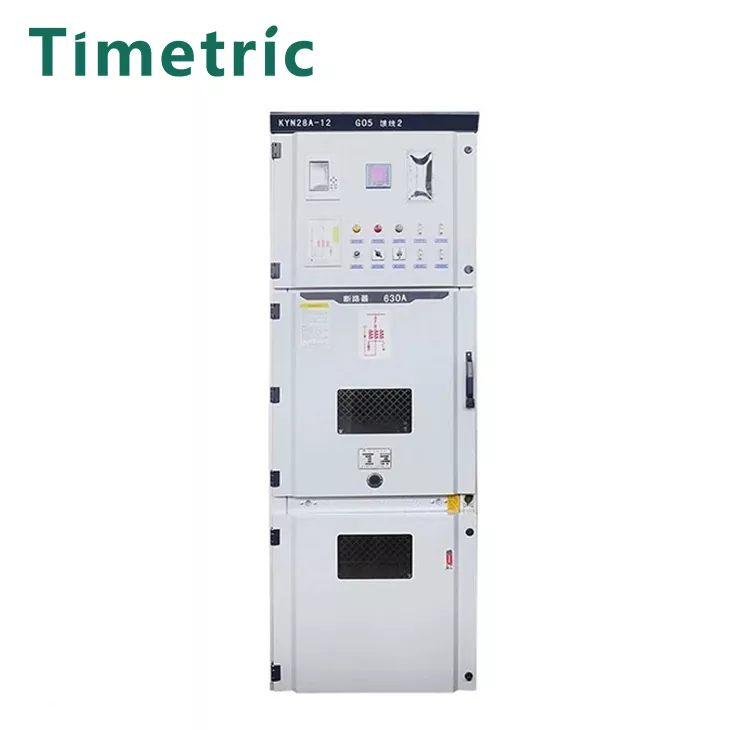

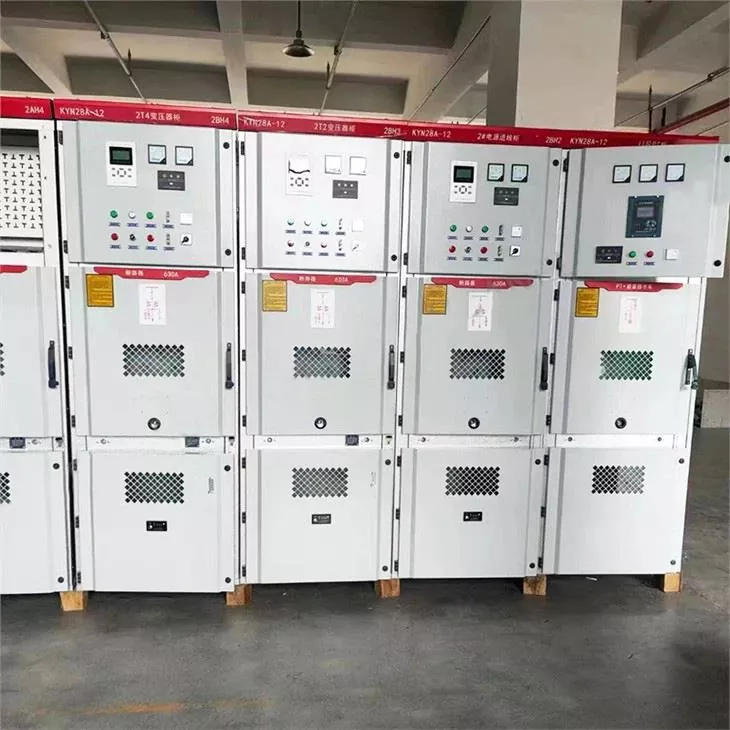

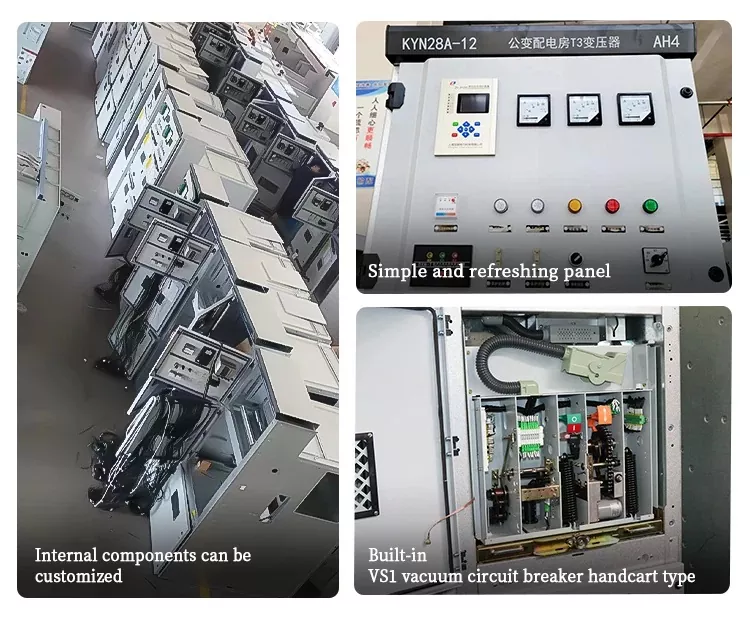

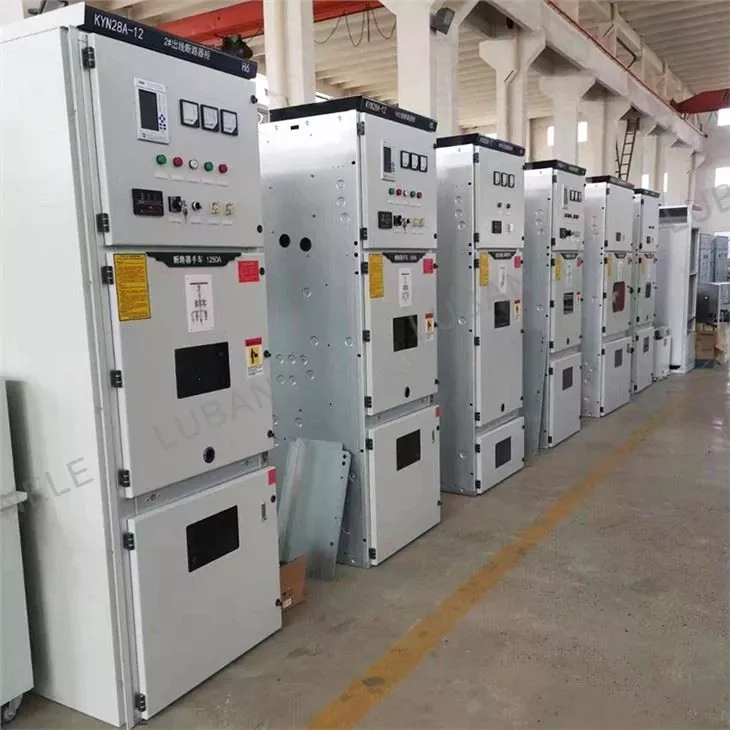

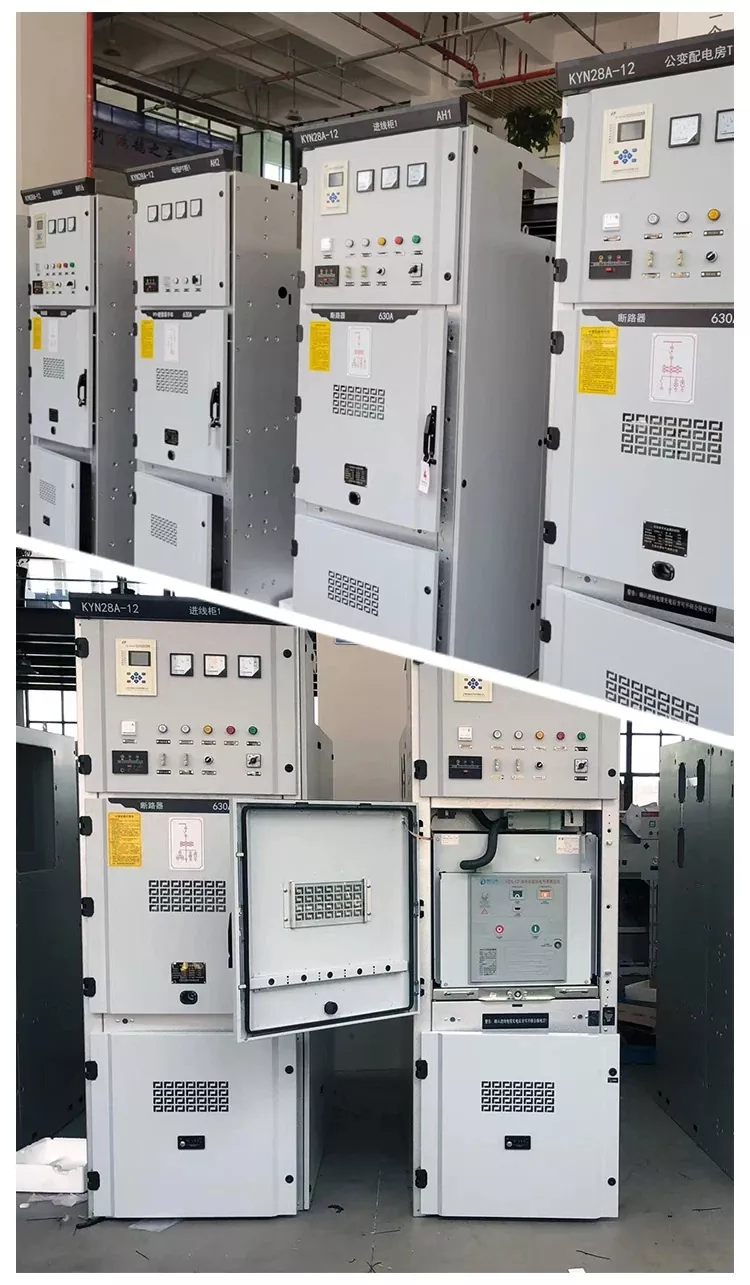

उत्पाद वास्तविक शॉट

उपवास

क्या आपकी कंपनी मेरी आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकती है?

हां, हम ग्राहकों की आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं। सामान्यतया, ग्राहकों को केवल प्रदान करने की आवश्यकता है: सर्किट लेआउट, वोल्टेज, वर्तमान, आदि।

आपका सबसे तेज डिलीवरी का समय क्या है?

आम तौर पर, हम ग्राहक पूछताछ को स्वीकार करते हैं। स्विच कैबिनेट तकनीकी पैरामीटर जुड़े होने के बाद, मूल्य सूची जारी करने और वास्तविक स्थिति के आधार पर उत्पादन और वितरण समय के बारे में ग्राहकों के साथ संवाद करने में 1-2 दिन लगते हैं।

आपकी बिक्री के बाद सेवा कैसी है?

हम 1 साल की वारंटी का समर्थन करते हैं। सामान्य उद्धरण में बिक्री के बाद की सेवा शामिल नहीं है। मुफ्त ऑनलाइन संचार और मार्गदर्शन उपलब्ध हैं।
