टिमेट्रिक इलेक्ट्रिक के FN18-24KV इनडोर लोड स्विच को सामान्य वर्तमान परिस्थितियों में सर्किट को कनेक्ट करने और डिस्कनेक्ट करने के लिए डिज़ाइन किया गया है, गलती की स्थिति के तहत निर्बाध संचालन करता है, वर्तमान रेटिंग को बंद करने के लिए वर्तमान को कम करता है, और फ़्यूज़ के साथ संयोजन में काम करता है।

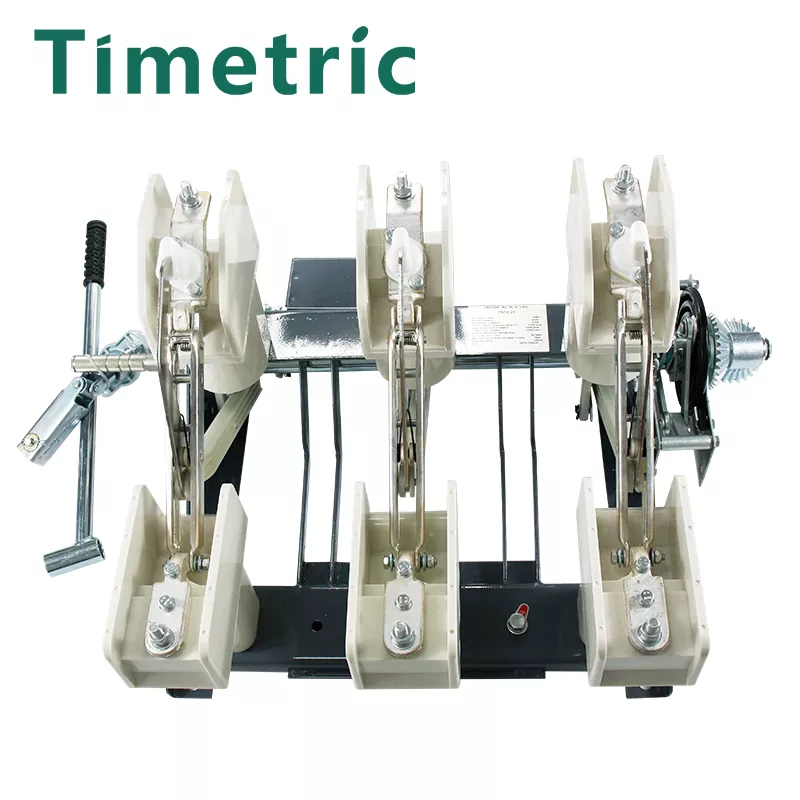

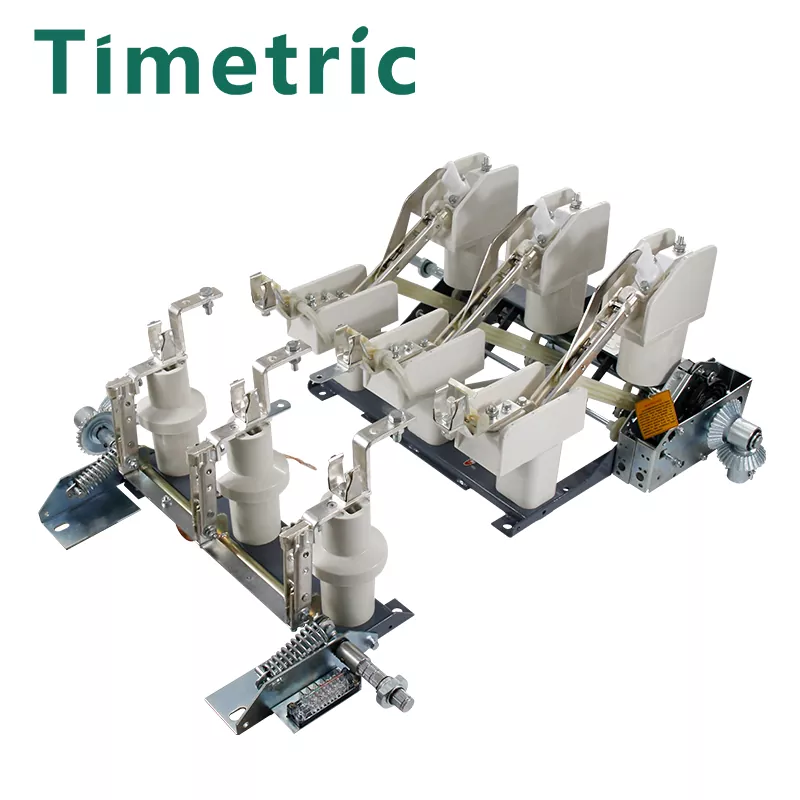

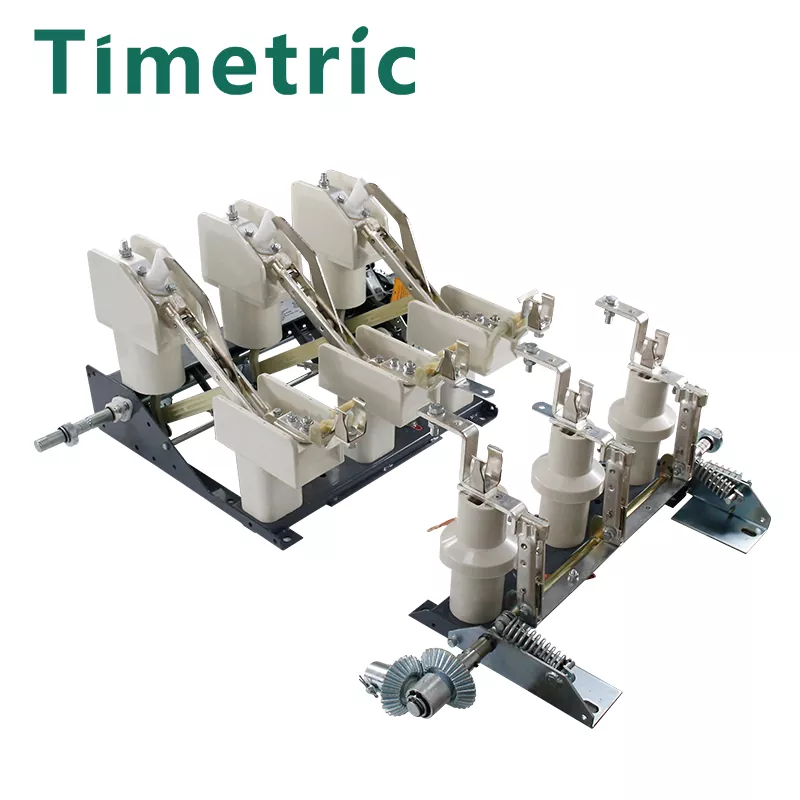

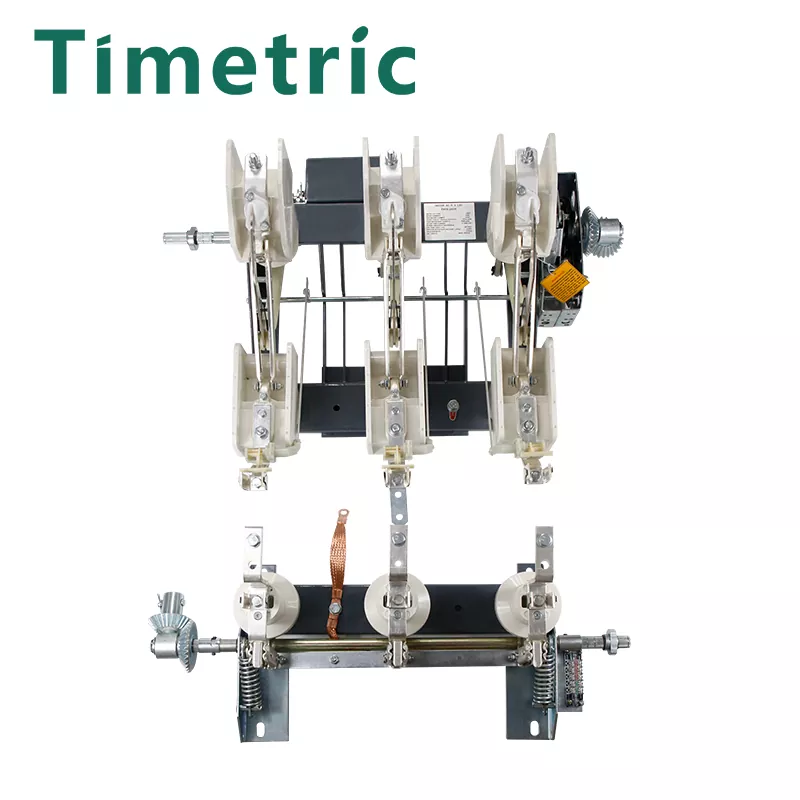

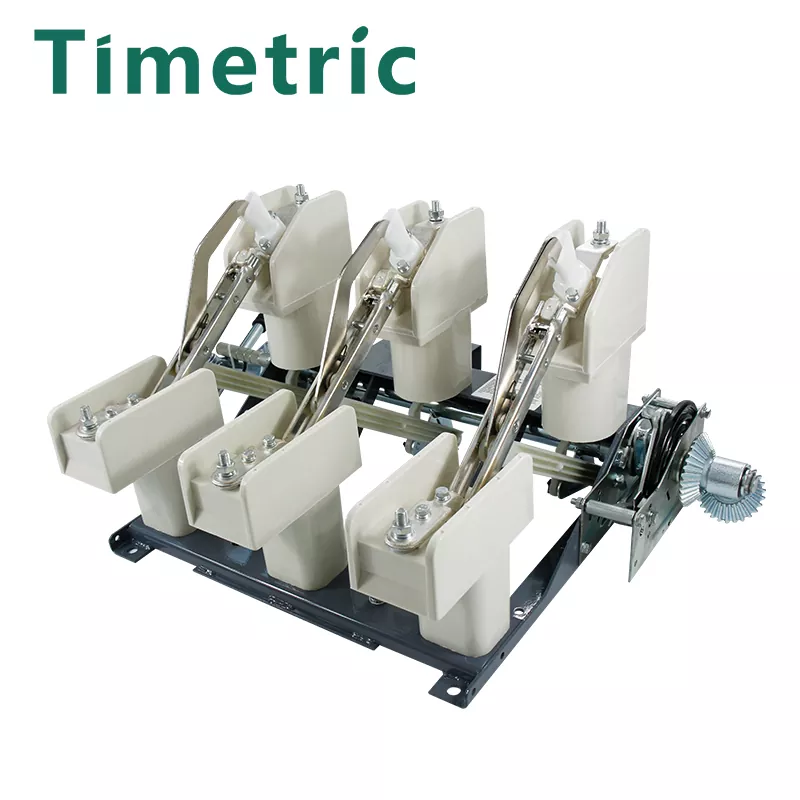

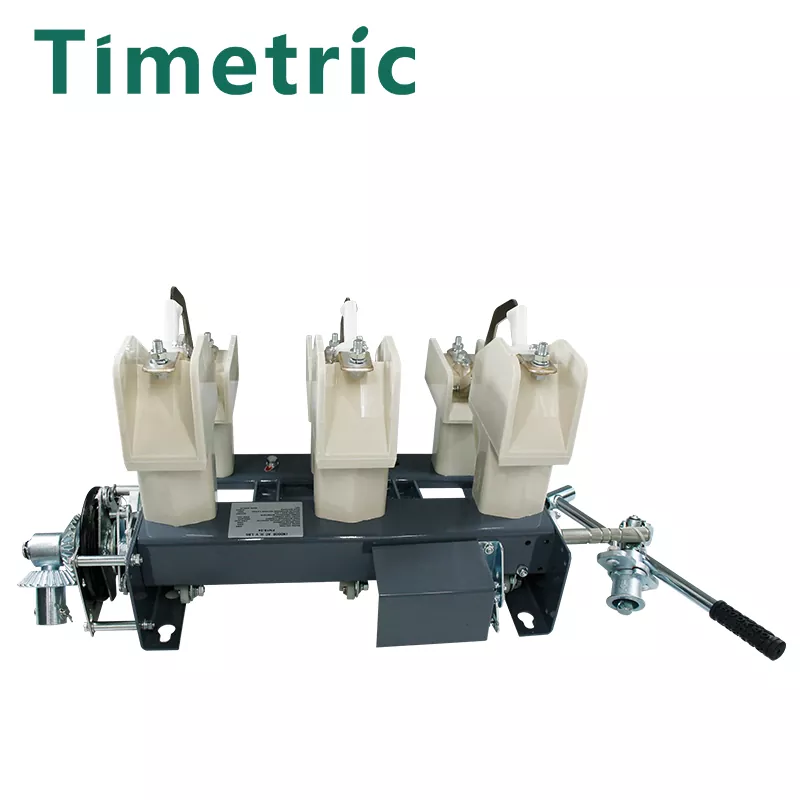

Timetric इलेक्ट्रिक द्वारा निर्मित FN18-24KV इनडोर लोड स्विच एक तीन-चरण, उच्च-वोल्टेज स्विचगियर है जिसमें 24 kV की रेटेड वोल्टेज और 50 हर्ट्ज की रेटेड आवृत्ति है। इसका उपयोग लोड धाराओं को डिस्कनेक्ट करने और कनेक्ट करने के लिए किया जाता है, विद्युत उपकरणों के लिए सर्किट धाराओं, अनलोडेड ट्रांसफार्मर और केबल चार्जिंग धाराओं, और शॉर्ट-सर्किट धाराओं को बंद करने के लिए। एक ग्राउंडिंग स्विच से लैस, यह शॉर्ट-सर्किट धाराओं का सामना कर सकता है और मुख्य रूप से शहरी वितरण स्टेशनों और औद्योगिक बिजली उपकरणों में तीन-चरण रिंग नेटवर्क या टर्मिनल बिजली की आपूर्ति में उपयोग किया जाता है, जो नियंत्रण बक्से के लिए शॉर्ट-सर्किट सुरक्षा प्रदान करता है। यह बिजली प्रणालियों के तीन-तरफ़ा रिमोट कंट्रोल आवश्यकताओं को सुविधाजनक बनाने के लिए मैनुअल और इलेक्ट्रिक ऑपरेटिंग दोनों तंत्रों से लैस है।

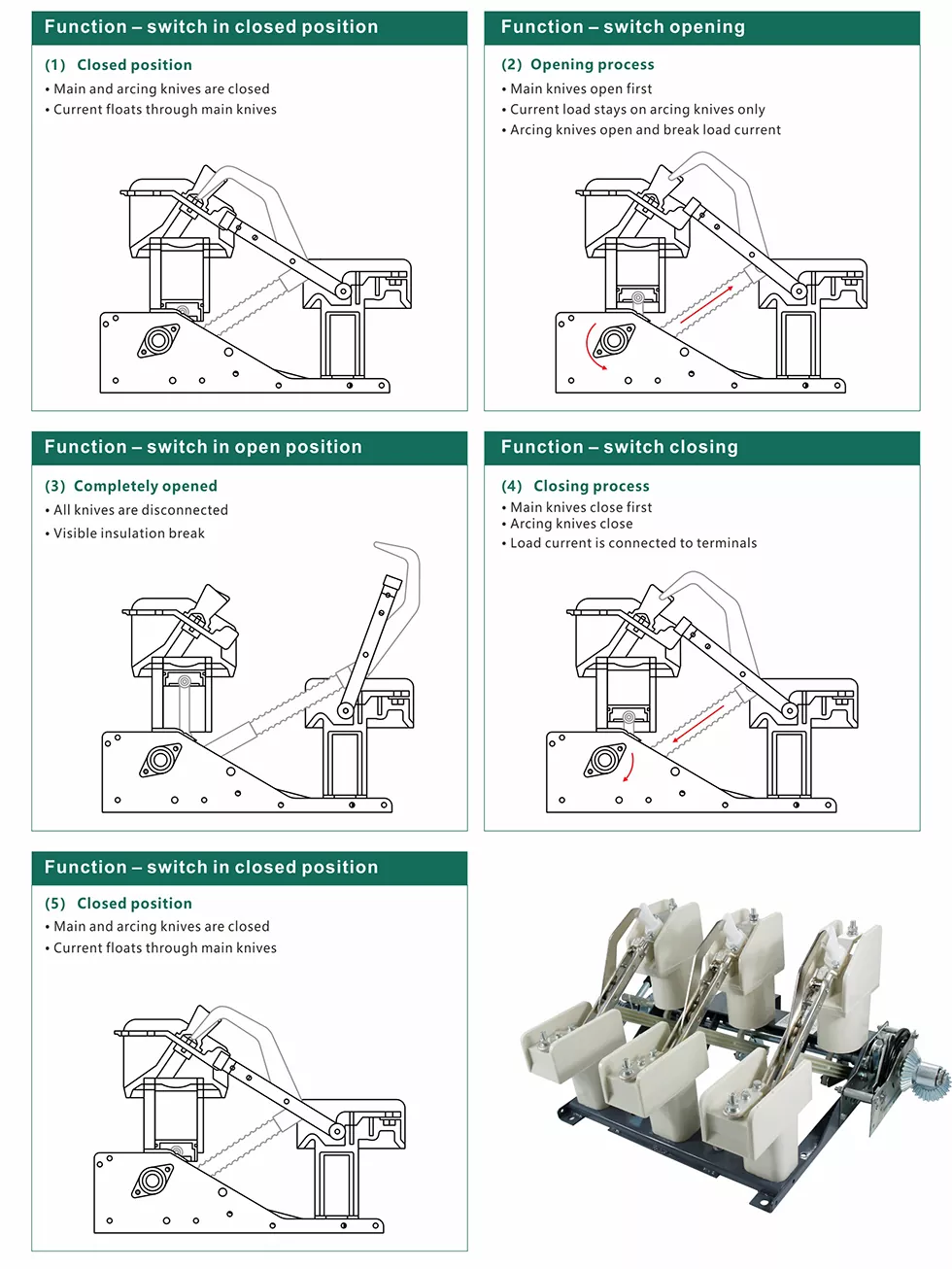

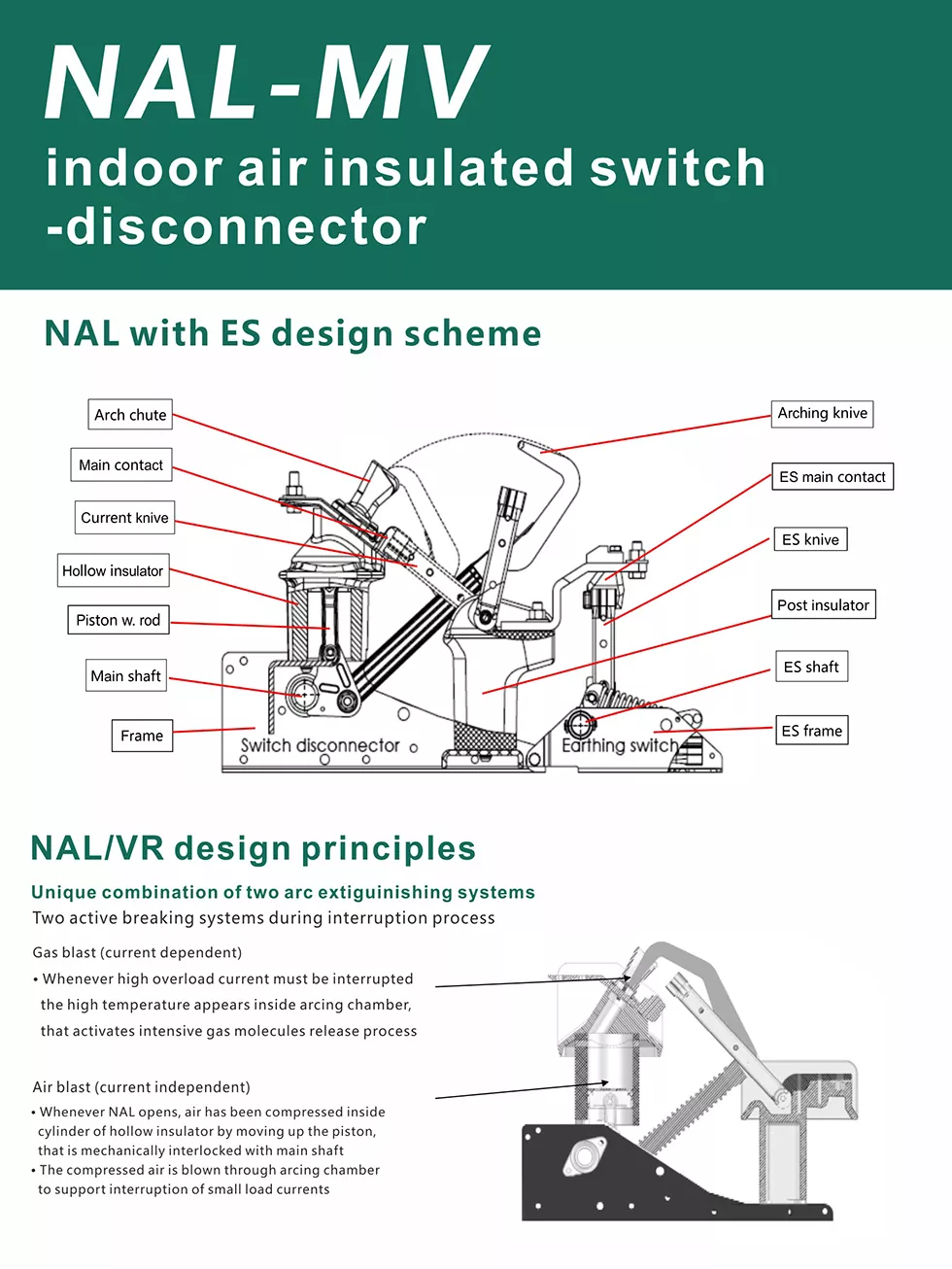

1। गैस विस्फोट (वर्तमान से संबंधित)
· जब भी अत्यधिक अतिवृद्धि होती है, तो आर्क कक्ष के अंदर उच्च तापमान उत्पन्न होता है, जिससे गैस अणुओं की हिंसक रिहाई होती है।

2। एयर ब्लो (स्वतंत्र रूप से नियंत्रित)
· हर बार जब एनएएल सक्रिय हो जाता है, तो पिस्टन का ऊपर की ओर आंदोलन खोखले इन्सुलेटर सिलेंडर के भीतर हवा को संपीड़ित करता है। यह संपीड़न प्रक्रिया यांत्रिक रूप से धुरी के लिए युग्मित है।
· संपीड़ित हवा को डिस्चार्ज चैंबर के माध्यम से उड़ा दिया जाता है, जिससे कम-लोड धाराओं को बाधित करने में मदद मिलती है।




1। मध्यम-वोल्टेज पावर ग्रिड में लाइन स्विच और सर्किट ब्रेकर
इंटरप्ट लोड, सेगमेंटेड ऑपरेशन करते हैं, और डाउनस्ट्रीम उपकरण को अलग करते हैं।
2। औद्योगिक और वाणिज्यिक अनुप्रयोग
3। FN18-24KV इनडोर लोड स्विच और वितरण ट्रांसफार्मर की सुरक्षा जब फ़्यूज़ के साथ संयोजन में उपयोग किया जाता है (IEC 62271-105)
4। एनएएल निम्नलिखित सुविधाओं के साथ स्विच करता है:
1000 यांत्रिक नो-लोड संचालन
पूर्ण रेटेड वर्तमान में 100 विद्युत संचालन तक
5। सेवा की स्थिति - इनडोर वातावरण, कमरे के हवा का तापमान -40 ° C और 55 ° C के बीच
मानक एनएएल/एफ सामान्य परिचालन स्थितियों के लिए उपयुक्त है (डिजाइन श्रेणी 0)
NAL-H/NALF-HIS कठोर ऑपरेटिंग वातावरण के लिए उपयुक्त है (IEC 62271-304 में डिजाइन श्रेणी 2 के अनुरूप: 2008-05)
FN18-24KV इनडोर लोड स्विच के लाभ
1। मुख्य विन्यास योग्य घटक

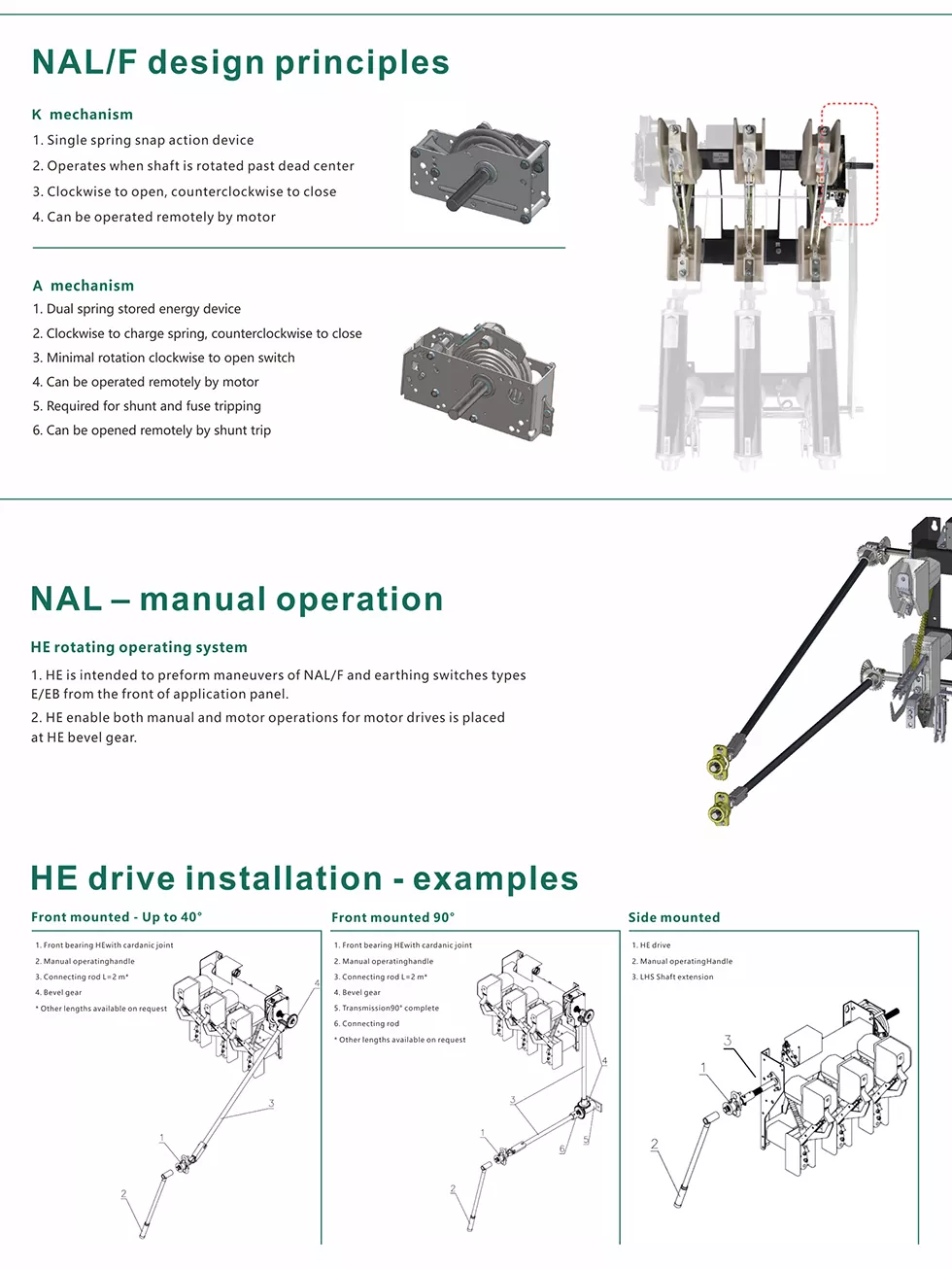

· एकल या दोहरी वसंत तंत्र
· ऑन/ऑफ और अर्थिंग स्विच के लिए सहायक संपर्क
· मोटर ड्राइव (शाफ्ट-माउंटेड और फ्रंट-माउंटेड)
· ब्लॉकिंग और ट्रिपिंग कॉइल
फ्यूज ट्रिपिंग सिस्टम (ऊपरी/निचले बढ़ते) के साथ या बिना फ्यूज होल्डर्स
· अर्थिंग स्विच (ऊपरी/निचला बढ़ते)
· यांत्रिक इंटरलॉक
· फ्यूज इंडिकेटर उड़ा हुआ

2. FN18-24KV इनडोर लोड स्विच-फ्यूज संयोजनों का उपयोग आमतौर पर लाइन और ट्रांसफार्मर स्विच के रूप में किया जाता है और सर्किट ब्रेकर्स के लिए एक लागत प्रभावी विकल्प प्रदान करता है।
उनके उत्कृष्ट ब्रेकिंग प्रदर्शन और स्वचालित फ्यूज ट्रिपिंग सिस्टम (IEC 62271-105) के कारण, फ़्यूज़ ओवरलोड और शॉर्ट-सर्किट धाराओं की एक पूरी श्रृंखला को बाधित करने में सक्षम हैं।
वर्तमान-सीमित फ़्यूज़ के बेहद तेज़ प्रतिक्रिया समय के कारण, वे अपेक्षित वर्तमान को काफी कम कर सकते हैं।
क्या आपकी कंपनी मेरी आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकती है?
हां, हम ग्राहकों की आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं। सामान्यतया, ग्राहकों को केवल प्रदान करने की आवश्यकता है: स्विच मॉडल, वोल्टेज, वर्तमान, उपयोग वातावरण, आदि को डिस्कनेक्ट करें।
आपका सबसे तेज डिलीवरी का समय क्या है?
आमतौर पर हम ग्राहक की जांच को स्वीकार करेंगे, डिस्कनेक्टर के विशिष्ट मापदंडों को संवाद करेंगे और पुष्टि करेंगे। वास्तविक उत्पादन समय खरीद मात्रा के अनुसार निर्धारित किया जाता है।
आपकी बिक्री के बाद सेवा कैसी है?
हम 1 साल की वारंटी का समर्थन करते हैं। सामान्य उद्धरण में बिक्री के बाद की सेवा शामिल नहीं है। मुफ्त ऑनलाइन संचार और मार्गदर्शन उपलब्ध हैं।
