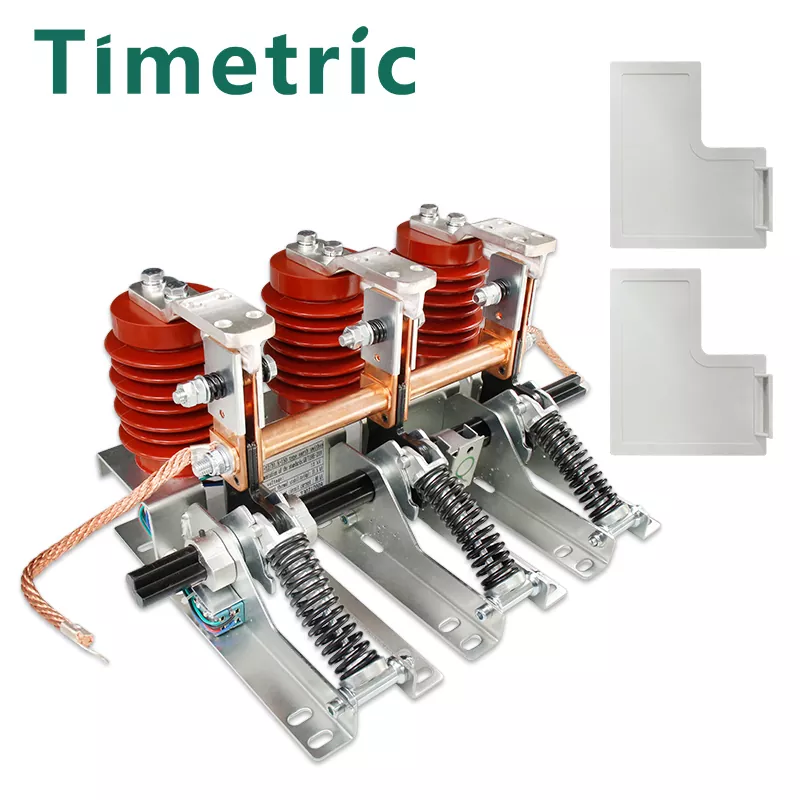

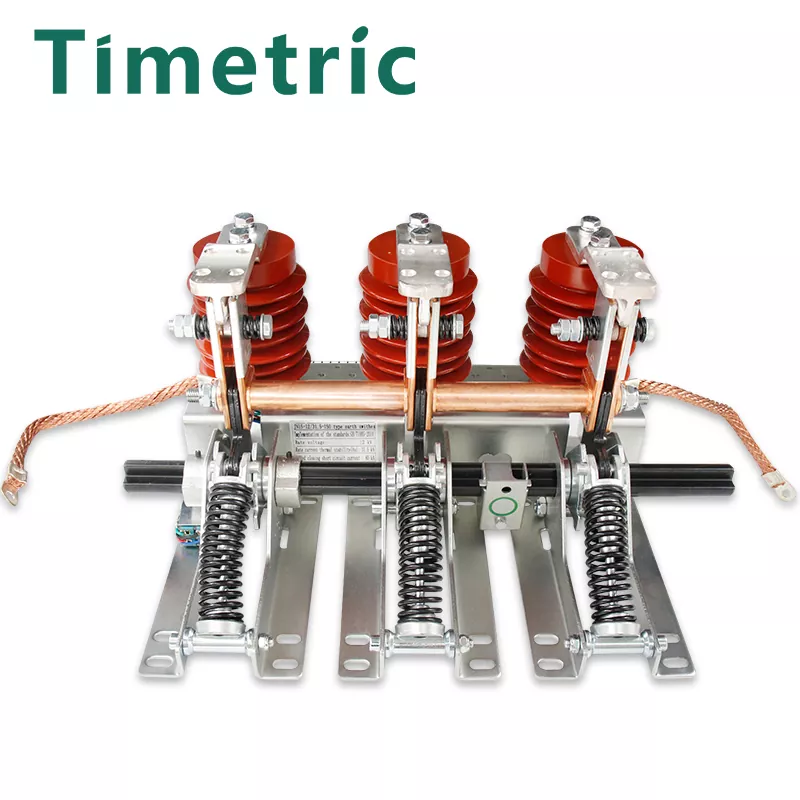

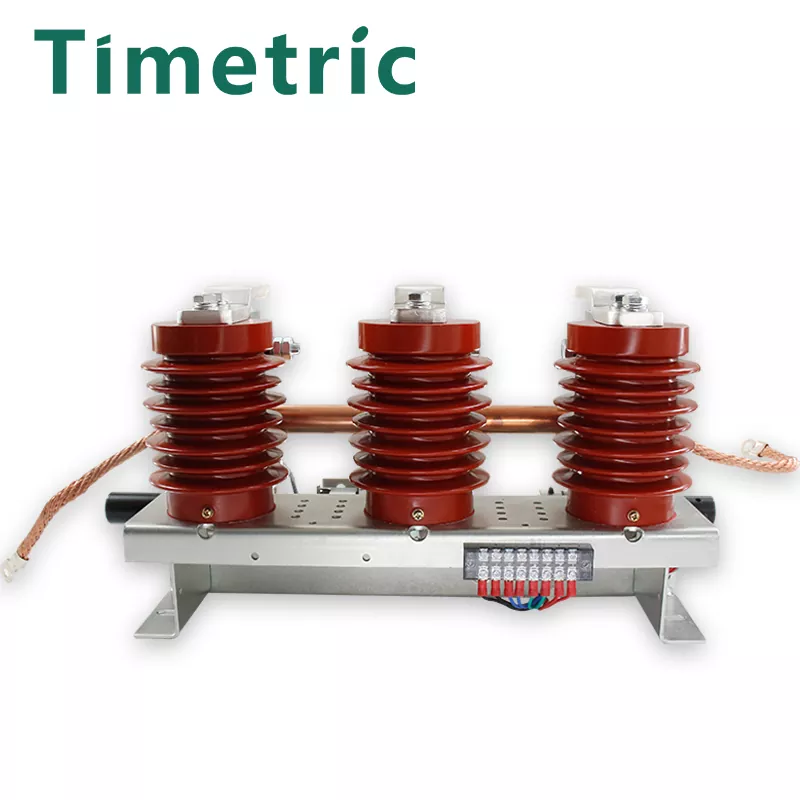

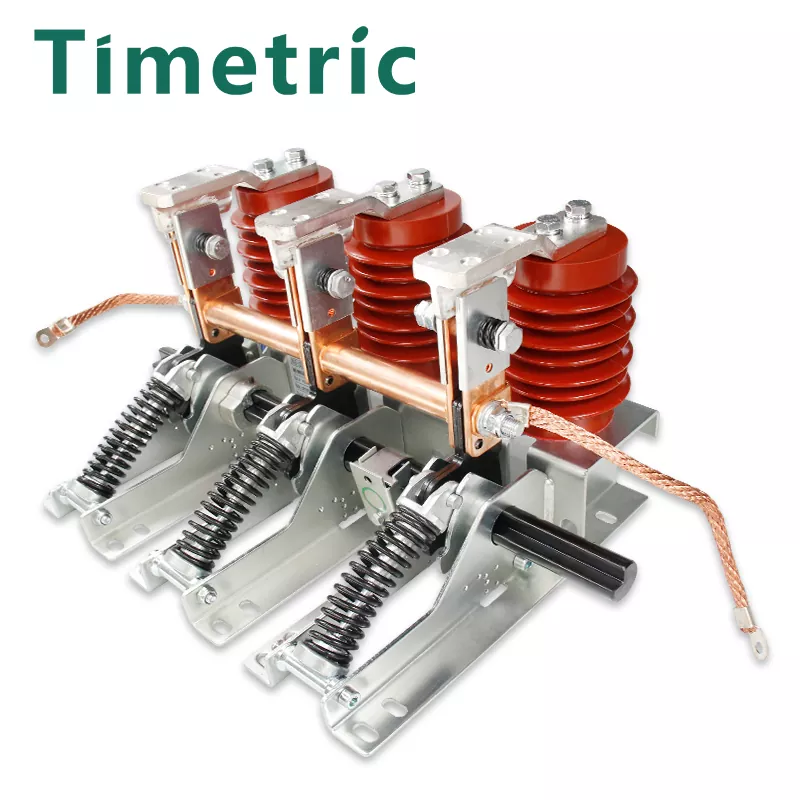

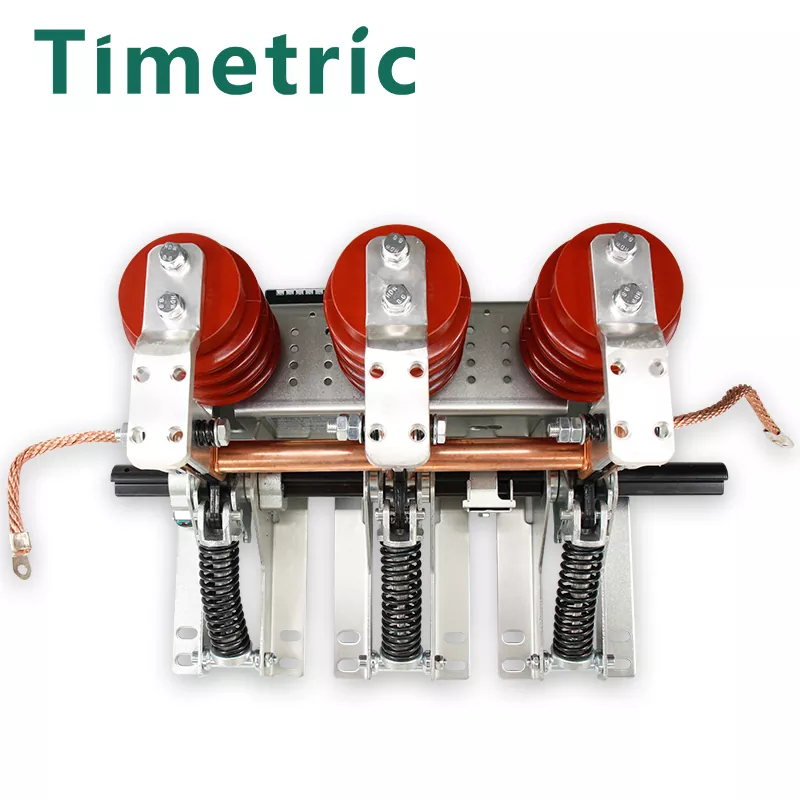

JN15-12KV इनडोर 150 मिमी चरण रिक्ति अर्थिंग स्विच

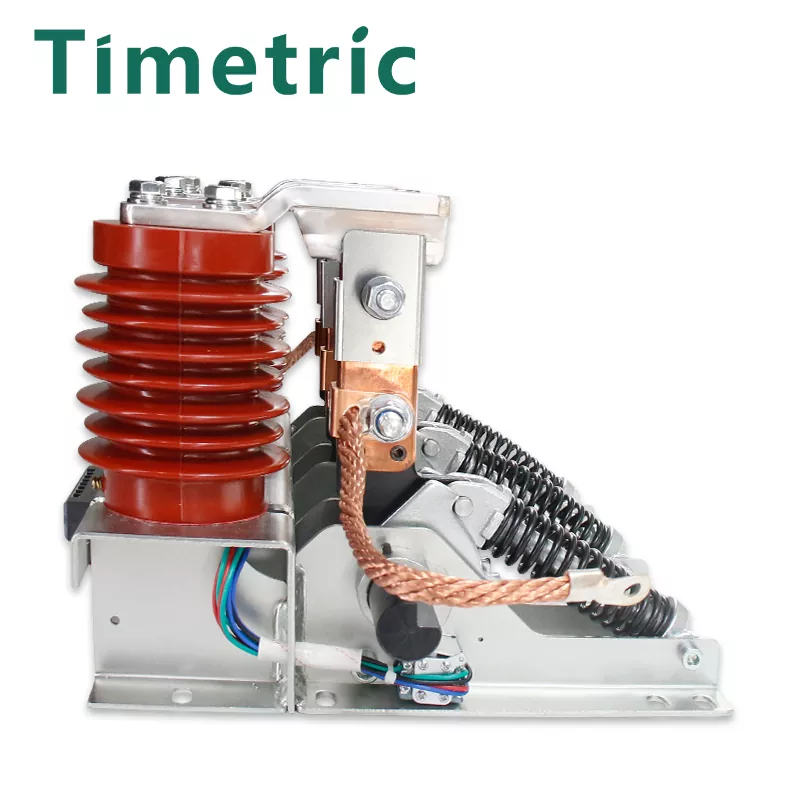

JN15-12KV इनडोर 150 मिमी चरण रिक्ति स्विचिंग स्विच टिमेट्रिक इलेक्ट्रिक द्वारा निर्मित एक ब्रैकेट, ग्राउंडिंग चाकू विधानसभा, स्थैतिक संपर्क और सेंसर शामिल हैं। ब्रैकेट को पतली स्टील प्लेटों से वेल्डेड किया जाता है। इसका परिचालन सिद्धांत यह है कि ऑपरेटिंग तंत्र मुख्य शाफ्ट को घुमाने के लिए चलाता है, जिसमें तेजी से उद्घाटन और समापन संचालन को प्राप्त करने के लिए संपीड़न वसंत में संग्रहीत ऊर्जा का उपयोग किया जाता है। बंद होने पर, ग्राउंडिंग चाकू और स्थैतिक संपर्क को वसंत के माध्यम से मज़बूती से संपर्क किया जाता है। उत्पाद में एक कॉम्पैक्ट संरचना, हल्के, लचीला संचालन, आसान स्थापना और मजबूत गतिशील थर्मल स्थिरता है। इसकी उद्घाटन और समापन की गति मैनुअल ऑपरेशन की गति से अप्रभावित है। जब ऑपरेटिंग तंत्र ग्राउंडिंग स्विच को बंद कर देता है, तो मुख्य शाफ्ट के रूप में अभिनय करने वाला टोक़ प्रतिरोध टोक़ को खत्म कर देता है, क्रैंक आर्म को समापन दिशा में घूमने के लिए ड्राइविंग करता है। यह ग्राउंडिंग चाकू पर ऑपरेटिंग लीवर को संपीड़न वसंत के मृत बिंदु को पारित करने, ऊर्जा जारी करने और ग्राउंडिंग स्विच को तेजी से बंद करने का कारण बनता है। ग्राउंडिंग नाइफ असेंबली के ग्राउंडिंग चाकू को संपीड़न वसंत के माध्यम से स्थिर संपर्क के निकला हुआ किनारा के साथ मजबूती से और मज़बूती से संपर्क किया जाता है। उद्घाटन ऑपरेशन के दौरान, लागू टोक़ मुख्य शाफ्ट को मुख्य टोक़ और वसंत बल को पार करने का कारण बनता है, जिससे क्रैंक आर्म को उद्घाटन दिशा में घुमाया जाता है। यह ग्राउंडिंग चाकू संपीड़न वसंत को मृत बिंदु से गुजरने, ऊर्जा भंडारण प्रक्रिया को पूरा करने और अगले समापन के लिए तैयारी करने का कारण बनता है। ग्राउंडिंग स्विच और क्लोजिंग स्पीड ऑपरेटर की ऑपरेटिंग गति से स्वतंत्र हैं।

मुख्य तकनीकी पैरामीटर

ऑर्डर नोट: उत्पाद विनिर्देशन, पोल के बीच केंद्रीय दूरी, यदि इलेक्ट्रिक डिस्प्ले डिवाइस (टाइप ओटी एमई डिस्प्ले) की आवश्यकता है या ऑर्डर करते समय सॉफ्ट लिंक लंबाई को नोट करें (सामान्य एल = 250 मिमी) पर ध्यान दें। यदि आपके पास कोई विशेष अनुरोध है तो हमारे साथ परामर्श करें।

सर्किट आरेख

काम का माहौल:

JN15-12KV इनडोर 150 मिमी चरण रिक्ति अर्थिंग स्विच: पर्यावरण उपयुक्तता और आवश्यकताएं

एक। ऊंचाई 1000 मीटर से अधिक नहीं है।

बी। परिवेश का तापमान +40 डिग्री सेल्सियस से अधिक नहीं है और -10 डिग्री सेल्सियस से नीचे नहीं गिर रहा है।

सी। दैनिक औसत सापेक्ष आर्द्रता 95%से अधिक नहीं है, मासिक औसत 90%से अधिक नहीं है।

डी। भूकंप की तीव्रता 8 से अधिक नहीं है।

2। निम्नलिखित स्थानों के लिए उपयुक्त नहीं है:

एक। गैसों, वाष्प, रासायनिक वर्षा, धुएं, धूल, गंदगी, या विस्फोटक और संक्षारक पदार्थों के संपर्क में आने वाले स्थापना स्थान जो ग्राउंडिंग स्विच के इन्सुलेशन और चालकता को गंभीरता से प्रभावित कर सकते हैं।

बी। स्थापना स्थान लगातार और गंभीर कंपन के अधीन।

JN15-12KV इनडोर 150 मिमी चरण रिक्ति स्विच के लाभ

JN15-12KV इनडोर 150 मिमी चरण रिक्ति अर्थिंग स्विच के प्रमुख लाभ।

उत्पाद एक मॉड्यूलर डिज़ाइन को अपनाता है, जिसमें चेसिस, लचीले कनेक्टर, पोस्ट इन्सुलेटर, स्टेटिक कॉन्टैक्ट और मूविंग कॉन्टैक्ट ब्लेड जैसे मुख्य घटक शामिल होते हैं। एक ऑपरेटिंग पैनल और एनर्जी स्टोरेज स्प्रिंग्स के माध्यम से रैपिड क्लोजिंग और ओपनिंग प्राप्त की जाती है। कॉम्पैक्ट और लाइटवेट, यह उत्कृष्ट गतिशील थर्मल स्थिरता प्रदान करता है और इसे स्थापित करना और कमीशन करना आसान है। वैकल्पिक लाइव डिस्प्ले डिवाइस और सहायक स्विच विभिन्न ऑपरेटिंग स्थितियों के अनुकूल होने के लिए उपलब्ध हैं।

उपवास

क्या आपकी कंपनी मेरी आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकती है?

हां, हम ग्राहकों की आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं। सामान्यतया, ग्राहकों को केवल प्रदान करने की आवश्यकता है: स्विच मॉडल, वोल्टेज, वर्तमान, उपयोग वातावरण, आदि को डिस्कनेक्ट करें।

आपका सबसे तेज डिलीवरी का समय क्या है?

आमतौर पर हम ग्राहक की जांच को स्वीकार करेंगे, डिस्कनेक्टर के विशिष्ट मापदंडों को संवाद करेंगे और पुष्टि करेंगे। वास्तविक उत्पादन समय खरीद मात्रा के अनुसार निर्धारित किया जाता है।

आपकी बिक्री के बाद सेवा कैसी है?

हम 1 साल की वारंटी का समर्थन करते हैं। सामान्य उद्धरण में बिक्री के बाद की सेवा शामिल नहीं है। मुफ्त ऑनलाइन संचार और मार्गदर्शन उपलब्ध हैं।
