LW16-40.5 SF6 सर्किट ब्रेकर

आइटम: LW16-40.5 SF6 सर्किट ब्रेकर
SF6 गैस: उत्कृष्ट आर्क बुझाने का प्रदर्शन प्रदान करता है।
आसान स्थापना और अंतरिक्ष-बचत के लिए कॉम्पैक्ट और सरल संरचना।
चिकनी ऑपरेशन: संतुलित ऑपरेशन के साथ अच्छा उद्घाटन प्रदर्शन।
सील डिज़ाइन: कम परिचालन शोर।
कम रखरखाव: निरीक्षण और रखरखाव कार्यभार कम।

जांच भेजें

उत्पाद वर्णन

आइटम: LW16-40.5 SF6 सर्किट ब्रेकर

Thelw16-40.5 SF6 सर्किट ब्रेकर को लगातार संचालन के लिए डिज़ाइन किया गया है और इसका उपयोग किया जा सकता है:

· एटीआई सर्किट ब्रेकर।

संधारित्र बैंकों और रिएक्टर बैंकों को बंद करने के लिए · Acircuit ब्रेकर।

इसमें माप और संरक्षण के लिए एक अंतर्निहित ट्रांसफार्मर की सुविधा है। LW16-40.5 सीधे THESW2-35 तेल-कम सर्किट ब्रेकर को बदल सकता है और, फ़िल्टर ब्रैकेट के साथ, विभिन्न प्रकार के मल्टी-ऑयल सर्किट ब्रेकरों को भी बदल सकता है। यह 35kv पावर सिस्टम के लिए आदर्श-मुक्त सर्किट ब्रेकर है।

मॉडल विवरण

मुख्य तकनीकी पैरामीटर

नहीं।	लेटेम		इकाई	डेटा
1	रेटेड	वोल्टेज	केवी	40.5
	रेटेड इन्सुलेशन स्तर	लाइटनिंग इम्पोक्ट वोल्टेज का सामना करना (पूर्ण शिखा वालुएल)	केवी	185
		पावर फ़्रीक्वेंसी वोल्टेज (imin) का सामना करना पड़ता है	केवी	95
2	वर्तमान मूल्यांकित		A	1600 2000
3	यांत्रिक जीवन		अगला फाइम	3000
4	सल्फर हेक्सफ्लुओराइड गैस LGAUGE दबाव का 20 ℃ पर दबाव		एमपीए	0.50
5	अलार्म दबाव/न्यूनतम कार्यात्मक दबाव (20 ℃ पर गेज दबाव)		एमपीए	0.47/0.45
6 7	रेटेड शॉर्ट सर्किट स्विचिंग करंट		kA	25	31.5
	रेटेड शॉर्ट-सर्किट क्लोजिंग करंट (पीक)		KA	63	80
8	वर्तमान (थर्मल स्थिर वर्तमान) का सामना करने के लिए रेटेड		kA	25	31.5
9	वर्तमान (थर्मल स्थिर वर्तमान) का सामना करने के लिए रेटेड		kA	60	80
10	रेटेड शॉर्ट सर्किट स्विचिंग करंट		kA	63	8
11	रेटेड शॉर्ट-सर्किट स्विचिंग के तहत स्वाइलिंग समय की संचयी संख्या		टाइम्स	15	10
12	रेटेड शॉर्ट सर्किट अवधि		S	4
13	समापन समय लेट रेटेड ऑपरेटिंग वोल्टेज		S	≤0.1
14	स्विचिंग टाइम (रेटेड ऑपरेटिंग वोल्टेज पर)		S	0.06
15	रेटेड ऑर्डर ऑफ ऑपरेशन			C-0.3S-CO-180S-CO
16	रेटेड ओपनिंग एंड क्लोजिंग मोनोमियल कॉपेसिटर बैंक करंट			400
17	रिसाव में		%साल	≤1
18	सल्फर हेक्सफ्लोराइड जीओएस (वी/वीएम) की पानी की सामग्री			≤150x10-9
19	रेटेड ऑपरेटिंग वोल्टेज के साथ CT14 स्प्रिंग ऑपरेटिंग मैकेनिज्म
	कॉइल को बंद करना, कॉइल वोल्टेज खोलना		V	IAC): 220 380 (डीसी): 48 110 220
	ऊर्जा भंडारण मोटर वोल्टेज		V	IAC): 220 380 (डीसी): 110 220
20	सल्फर हेक्सफ्लोराइड गैस का वजन		किलोभास	8
21	सर्कुइल ब्रेकर का वजन [ऑपरेशन मैकेनिज्म सहित		किलोभास	1400

संरचना और बढ़ते आयाम

काम का माहौल:

आइटम: LW16-40.5 SF6 सर्किट ब्रेकर

LW16-40.5 SF6 सर्किट ब्रेकर का कार्य वातावरण:

· परिवेश का तापमान: -30 ° C से +40 ° C

· ऊंचाई: 1,000 मीटर तक (उच्च ऊंचाई के लिए अनुकूलित किया जा सकता है)

· आर्द्रता: सापेक्ष आर्द्रता 95%से अधिक नहीं होनी चाहिए।

· प्रदूषण का स्तर: मध्यम प्रदूषण वातावरण (प्रदूषण की डिग्री III तक) के लिए उपयुक्त।

· भूकंपीय प्रतिरोध: रिक्टर स्केल पर 8 डिग्री तक के भूकंप की तीव्रता का सामना करने के लिए डिज़ाइन किया गया।

ये पर्यावरणीय परिस्थितियाँ यह सुनिश्चित करती हैं कि सर्किट ब्रेकर बिजली वितरण प्रणालियों में पाए जाने वाले विशिष्ट परिस्थितियों में मज़बूती से संचालित हो।

विद्युत सर्किट विफलता के संभावित कारण

आइटम: LW16-40.5 SF6 सर्किट ब्रेकर

· दोषपूर्ण SF6 गैस दबाव:

· अपर्याप्त SF6 गैस दबाव से खराब चाप शमन प्रदर्शन हो सकता है, जिससे ब्रेकर दोषों को ठीक से बाधित करने में विफल हो जाता है।

· SF6 गैस का संदूषण:

· SF6 गैस में नमी या संदूषक अपने ढांकता हुआ गुणों को कम कर सकते हैं, जिससे ब्रेकर के प्रदर्शन को प्रभावित किया जा सकता है।

· यांत्रिक विफलता:

· आंतरिक घटकों को पहनना और आंसू, जैसे कि संपर्क, स्प्रिंग्स, या ऑपरेटिंग तंत्र, उद्घाटन/समापन ऑपरेशन में विफलता का कारण बन सकता है।

· विद्युत अधिभार:

· · अपनी रेटेड क्षमता से परे ब्रेकर के माध्यम से अत्यधिक वर्तमान गुजरने से ओवरहीटिंग, संपर्कों को नुकसान या इन्सुलेशन विफलता का कारण हो सकता है।

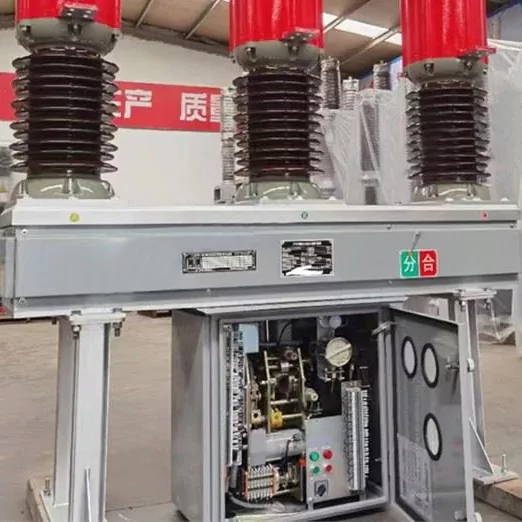

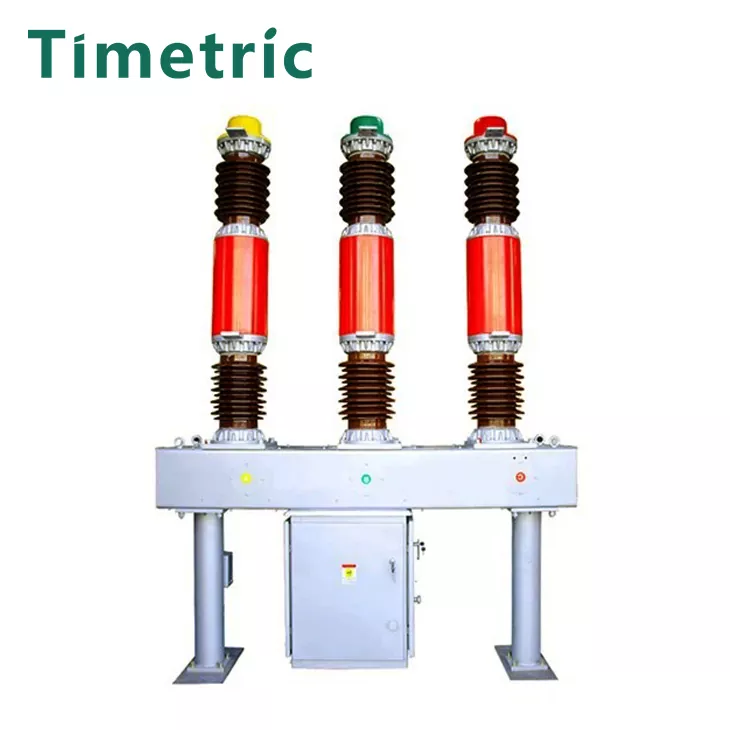

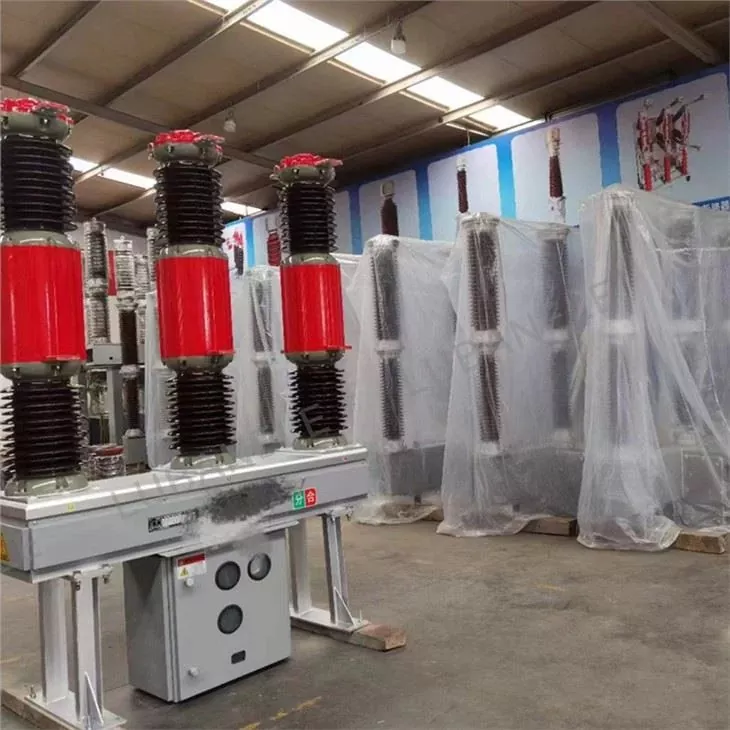

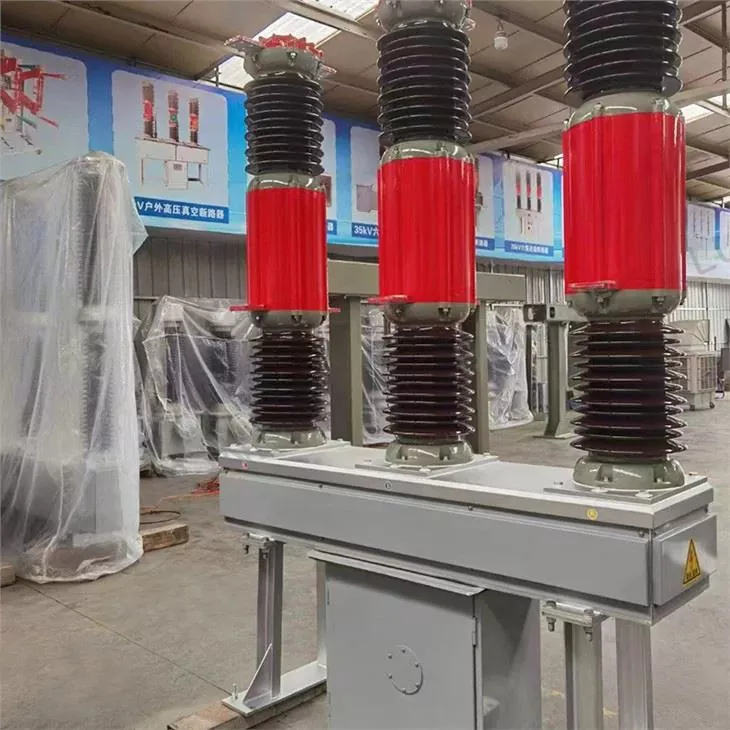

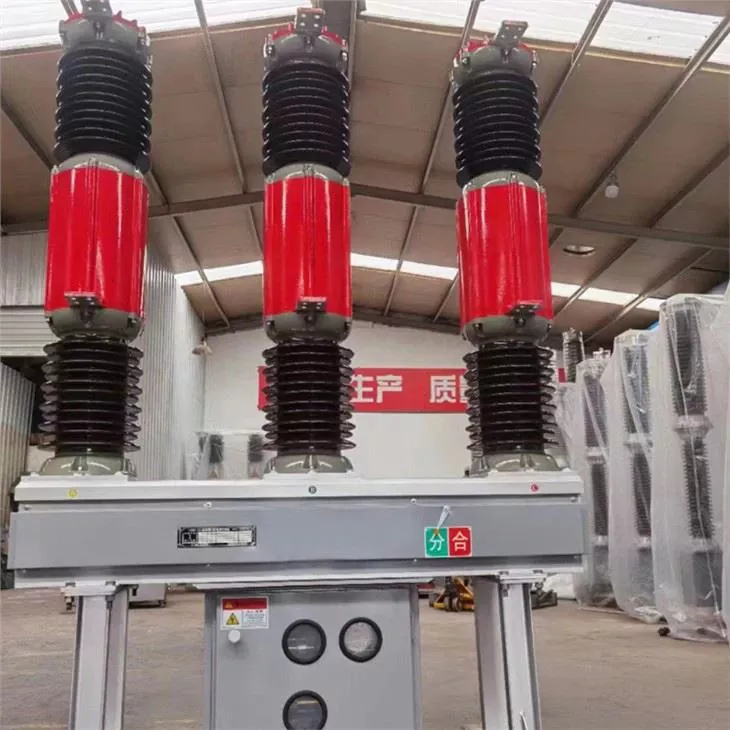

उत्पाद वास्तविक शॉट

उपवास

आइटम: LW16-40.5 SF6 सर्किट ब्रेकर

1. LW16-40.5 SF6 सर्किट ब्रेकर का रेटेड वोल्टेज क्या है?

· LW16-40.5 SF6 सर्किट ब्रेकर को 40.5 kV के रेटेड वोल्टेज के लिए डिज़ाइन किया गया है और यह 35 kV पावर सिस्टम के लिए उपयुक्त है।

2. सर्किट ब्रेकर में किस प्रकार की गैस का उपयोग किया जाता है?

· LW16-40.5 USESSF6 (सल्फर हेक्सफ्लोराइड) गैस, जिसमें उत्कृष्ट ढांकता हुआ और चाप-अतिरिक्त गुण होते हैं।

3. अक्सर LW16-40.5 SF6 सर्किट ब्रेकर कैसे काम कर सकता है?

· LW16-40.5 को ज़बरदस्त ऑपरेशन किया गया है, जो संधारित्र और रिएक्टर बैंकों के लिए टाई सर्किट ब्रेकर और सर्किट ब्रेकर जैसे अनुप्रयोगों के लिए आदर्श बनाता है।

4. इस सर्किट ब्रेकर अन्य प्रकार के ब्रेकरों को बदल सकते हैं?

· हाँ, LW16-40.5 CanReplace SW2-35 तेल-कम सर्किट ब्रेकर सीधे। फ़िल्टर कोष्ठक के उपयोग के साथ, यह विभिन्न प्रकार के मल्टी-ऑयल सर्किट ब्रेकरों को भी बदल सकता है।
