LW30-72.5 SF6 सर्किट ब्रेकर

आइटम: LW30-72.5 SF6 सर्किट ब्रेकर

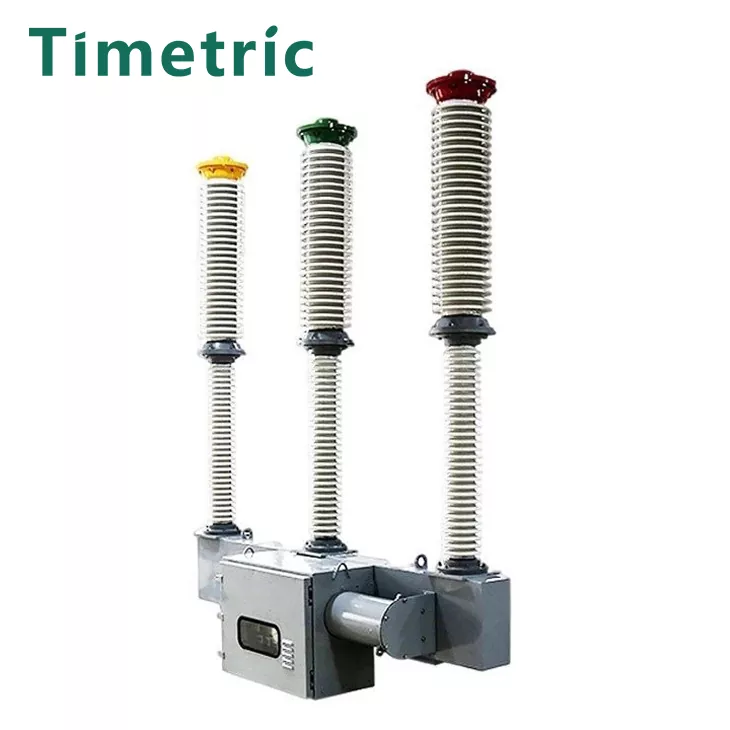

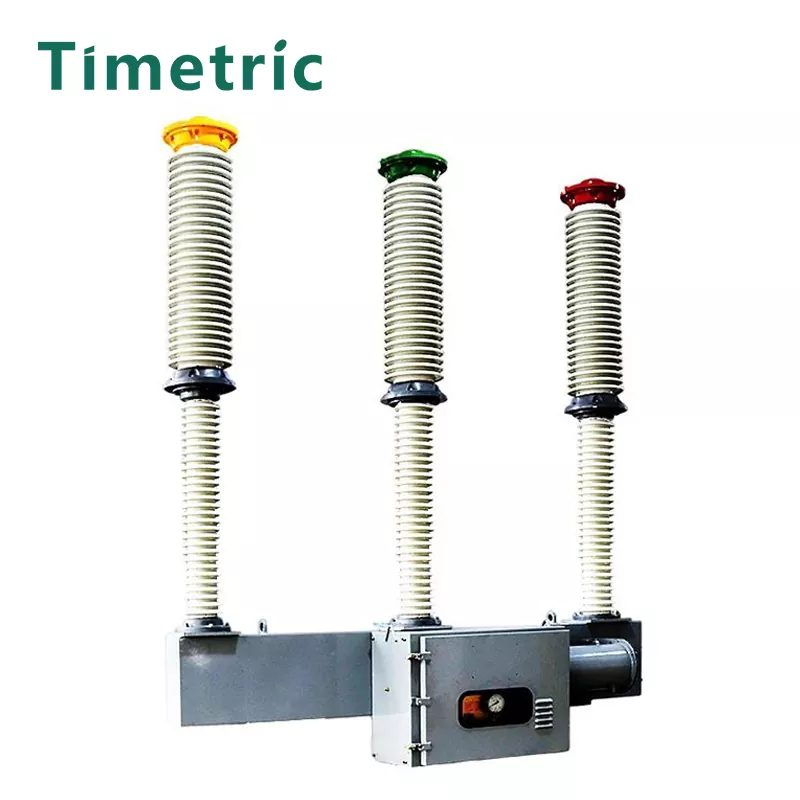

Thelw30-72.5 SF6 सर्किट ब्रेकर में Aself- ऊर्जा चाप बुझाने का चैम्बर है। सर्किट ब्रेकर के प्रत्येक पोल में असिंगल-कॉलम, सिंगल-फ्रैक्चर संरचना होती है, और साथ में, तीन डंडे को एक ही फ्रेम पर इकट्ठा किया जाता है। ये ध्रुव यंत्रवत् रूप से जुड़े और संचालित होते हैं।

प्रमुख घटकों में शामिल हैं:

· शीर्ष पर थियरक इंटरप्रेटर चीनी मिट्टी के बरतन आस्तीन।

· Thepillar चीनी मिट्टी के बरतन आस्तीन और बीच में फ्रेम।

· Theechanism बॉक्स केंद्रीय रूप से फ्रेम के निचले भाग में स्थित है, जिसमें ऑपरेटिंग ऑपरेटिंग तंत्र और विद्युत नियंत्रण भाग शामिल हैं।

· तंत्र की दाउटपुट रॉड thecrank आर्म से जुड़ती है।

· ASF6 गैस घनत्व नियंत्रक फ्रेम के सामने पर लगाया जाता है।

· फ्रेम दोनों छोरों पर समर्थित है।

मॉडल विवरण

मुख्य तकनीकी पैरामीटर

संरचना और बढ़ते आयाम

काम का माहौल:

आइटम: LW30-72.5 SF6 सर्किट ब्रेकर

LW30-72.5 SF6 सर्किट ब्रेकर को निम्नलिखित पर्यावरणीय परिस्थितियों में मज़बूती से संचालित करने के लिए डिज़ाइन किया गया है:

परिवेश का तापमान:

1। उच्च: + 40 ° 100

2। कम: -30 ° 100

ऊंचाई:

1. समुद्र तल से and 2000 मीटर ऊपर

2. इस ऊंचाई से ऊपर की स्थापना के लिए, रेटेड इन्सुलेशन स्तर के समायोजन की आवश्यकता होती है।

आर्द्रता की स्थिति:

1. दैनिक औसत सापेक्ष आर्द्रता: ≤ 95%

2. मासिक औसत सापेक्ष आर्द्रता:% 90%

भूकंपीय प्रतिरोध:

1. 8 डिग्री की अधिकतम तीव्रता के साथ भूकंप का सामना कर सकते हैं।

हवा का दबाव:

1. अधिकतम हवा की गति: 34 मीटर/सेकंड (700 पीए के बराबर)।

प्रदूषण का स्तर:

1. कक्षा III या उससे नीचे के संदूषण स्तर वाले क्षेत्रों में स्थापना के लिए उपयुक्त।

अन्य आवश्यकताएं:

1. आसपास की हवा में ज्वलनशील, विस्फोटक या संक्षारक गैसों से मुक्त।

2. स्थापना साइट को लगातार और गंभीर कंपन के लिए प्रवण नहीं होना चाहिए।

विद्युत सर्किट विफलता के संभावित कारण

आइटम: LW30-72.5 SF6 सर्किट ब्रेकर

SF6 गैस की कमी:

1. लीक या अपर्याप्त रिफिलिंग के कारण SF6 गैस का नुकसान खराब चाप को बुझाने और इन्सुलेशन प्रदर्शन का कारण बन सकता है।

चाप रुकावट विफलता:

1. अपर्याप्त चाप बुझाने से चाप-शमन प्रणाली के एक खराबी या अनुचित संचालन के कारण।

यांत्रिक लिंकेज विफलता:

1. वसंत तंत्र या लिंकेज घटकों में यांत्रिक विफलता उचित उद्घाटन/समापन संचालन को रोक सकती है।

संदूषण या जंग:

1. SF6 गैस या आंतरिक घटकों में नमी या दूषित पदार्थों की उपस्थिति प्रदर्शन और इन्सुलेशन गुणों को नीचा कर सकती है।

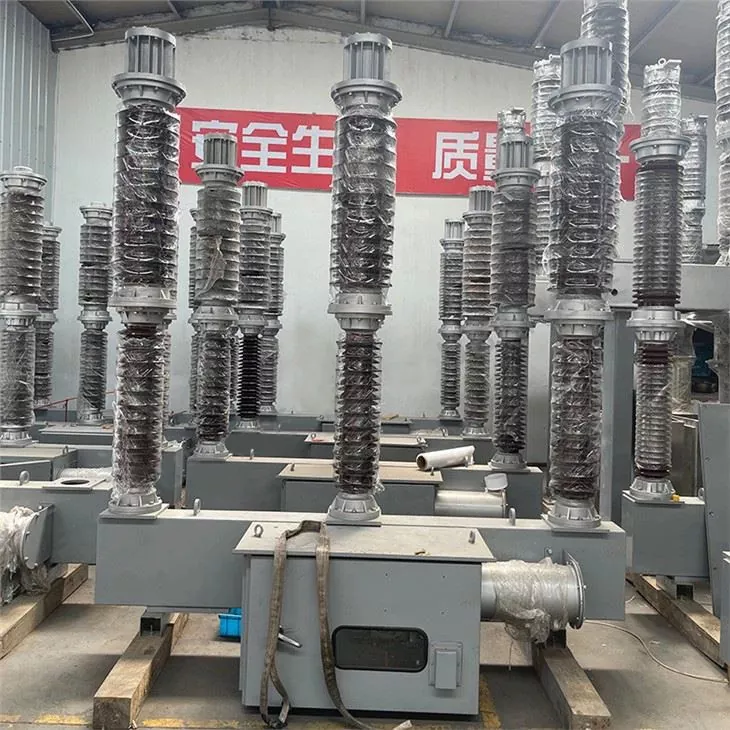

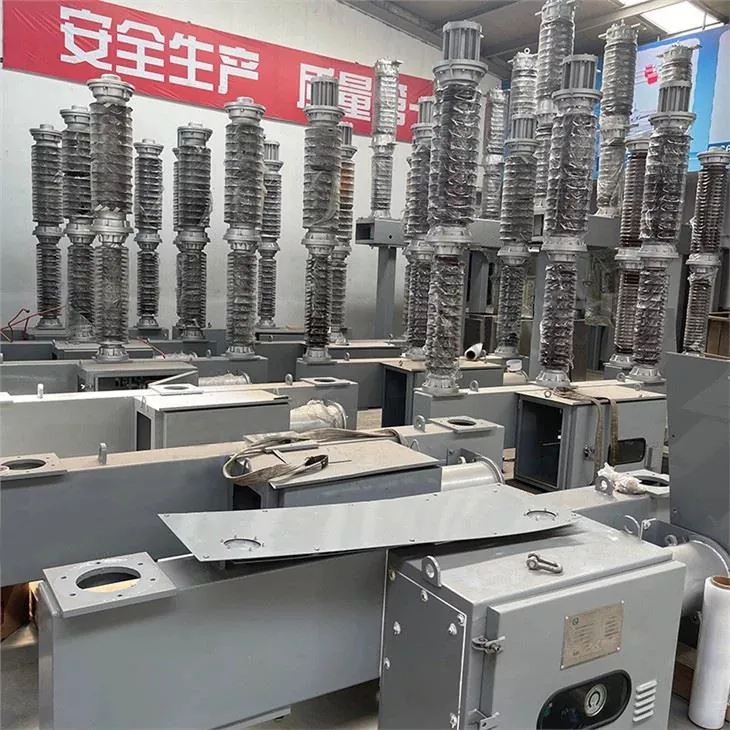

उत्पाद वास्तविक शॉट

उपवास

आइटम: LW30-72.5 SF6 सर्किट ब्रेकर

· Q: LW30-72.5 SF6 सर्किट ब्रेकर का रेटेड वोल्टेज क्या है?
A: रेटेड वोल्टेज 72.5 kV है।

· Q: LW30-72.5 SF6 सर्किट ब्रेकर का प्राथमिक अनुप्रयोग क्या है?
A: यह मुख्य रूप से विद्युत नेटवर्क में संचरण और वितरण लाइनों की सुरक्षा के लिए उपयोग किया जाता है, और संधारित्र स्विचिंग के लिए भी उपयोग किया जा सकता है।

· Q: LW30-72.5 SF6 सर्किट ब्रेकर का उपयोग किस प्रकार का मध्यम है?
A: यह SF6 (सल्फर हेक्सफ्लोराइड) गैस का उपयोग करता है जो बाधित और इन्सुलेट माध्यम के रूप में करता है।

· Q: LW30-72.5 SF6 सर्किट ब्रेकर एक्सटिंगुइश आर्क्स कैसे करता है?
A: यह स्व-ऊर्जा चाप बुझाने के सिद्धांत का उपयोग करता है, जहां SF6 गैस तेजी से चाप को ठंडा करती है और रुकावट के बाद ढांकता हुआ ताकत को ठीक करती है।
