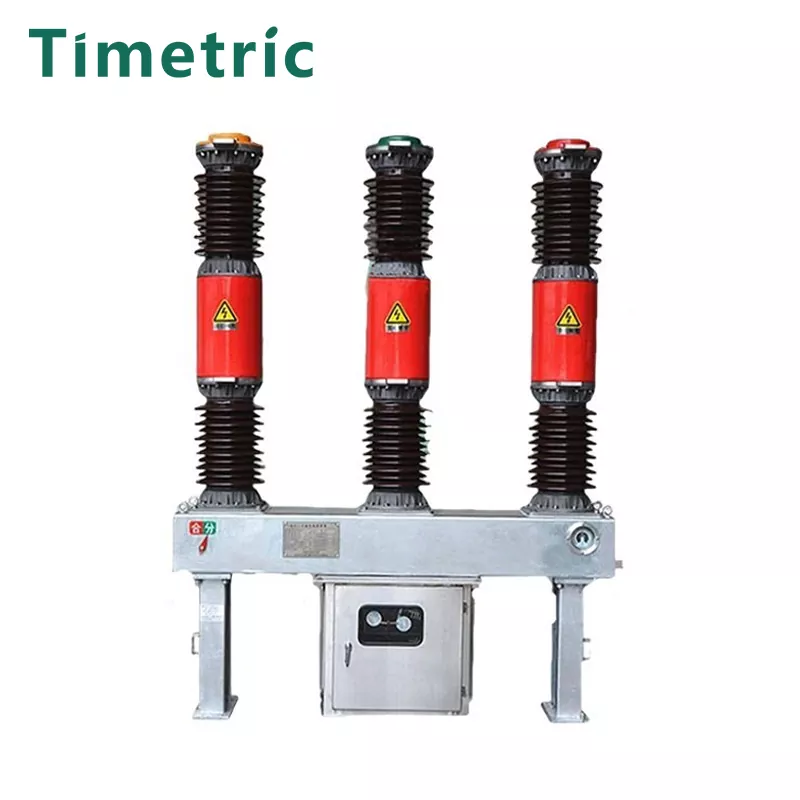

LW36-40.5 SF6 सर्किट ब्रेकर

आइटम: LW36-40.5 SF6 सर्किट ब्रेकर

Thelw36-40.5 SF6 सर्किट ब्रेकर एक तीन-चरण, 50Hz आउटडोर उच्च-वोल्टेज इलेक्ट्रिकल उपकरण है जो नियंत्रण और सुरक्षा के लिए डिज़ाइन किया गया है। यह सहित अनुप्रयोगों के लिए उपयुक्त है:

· टाई सर्किट ब्रेकर।

संधारित्र बैंकों को स्विच करना।

· संलग्नक वर्तमान ट्रांसफार्मर के साथ माप और सुरक्षा।

प्रमुख विशेषताऐं:

मानकों के साथ अनुपालन: राष्ट्रीय StandardingGB1984-1989 ("एसी हाई वोल्टेज सर्किट ब्रेकर") और अंतर्राष्ट्रीय इलेक्ट्रोटेक्निकल कमीशन Standardiec60056: 1987 ("उच्च वोल्टेज एसी सर्किट ब्रेकर") से मिलता है।

उत्कृष्ट ब्रेकिंग प्रदर्शन:

o तेजी से चाप शमन के लिए usescompressed गैस चाप बुझाने वाला कक्ष।

o बढ़ी हुई सुरक्षा के लिए कम आर्किंग समय।

o प्रदर्शन गिरावट के बिना रेटेड वोल्टेज के तहत 25 ka 20 बार में सक्षम होने में सक्षम।

कम रखरखाव:

o अपने सेवा जीवन के दौरान SF6 गैस के रखरखाव की आवश्यकता नहीं है।

o न्यूनतम हस्तक्षेप के साथ विद्युत जीवन का प्रस्ताव।

विश्वसनीय इन्सुलेशन:

o शून्य गेज दबाव में 10 मिनट के लिए 40.5 kV का सामना कर सकता है, जो मजबूत इन्सुलेशन प्रदर्शन सुनिश्चित करता है।

उच्च यांत्रिक विश्वसनीयता:

o डिज़ाइन किया गया संचालन, साथ में बंद करने की क्षमता।

o पुन: प्रज्वलन के बिना 400 amps के लिए सुरक्षित रूप से संधारित्र बैंक धाराओं को बंद कर सकता है।

o आर्किंग या बर्नआउट जैसे मुद्दों के बिना सुरक्षित रूप से स्विचिंगमेटी लंबी लाइनों (To25-50 किमी तक) में सक्षम।

कॉम्पैक्ट और सरल डिजाइन:

o asimple संरचना के साथ कॉम्पैक्ट आकार।

o रखरखाव-मुक्त संचालन की लंबी अवधि, कम डाउनटाइम और लागत सुनिश्चित करती है।

मॉडल विवरण

मुख्य तकनीकी पैरामीटर

संरचना और बढ़ते आयाम

काम का माहौल:

आइटम: LW36-40.5 SF6 सर्किट ब्रेकर

LW36-40.5 SF6 सर्किट ब्रेकर का कार्य वातावरण:

परिवेश तापमान रेंज:

न्यूनतम: -30 ° C.

अधिकतम: +40 ° C

(विशेष स्थितियों के लिए, उच्च या निम्न तापमान सीमाओं के लिए अनुकूलित किया जा सकता है।)

ऊंचाई:

समुद्र तल से 1,000 मीटर ऊपर तक इस्तेमाल किया जा सकता है।

1,000 मीटर से ऊपर की ऊंचाई के लिए, उचित प्रदर्शन सुनिश्चित करने के लिए समायोजन आवश्यक हो सकता है।

नमी:

सापेक्ष आर्द्रता 95%(गैर-कंडेनसिंग) से अधिक नहीं होनी चाहिए।

प्रदूषण का स्तर:

प्रदूषण के स्तर के साथ वातावरण के लिए उपयुक्त (IEC मानकों के अनुसार टॉपोल्यूशन डिग्री III)।

भूकंपीय प्रतिरोध:

रिक्टर स्केल पर To8 डिग्री तक की तीव्रता का सामना करने के लिए डिज़ाइन किया गया है।

पवन प्रतिरोध:

हवा की गति को 160 किमी/घंटा तक ले जा सकता है, जिससे यह उच्च हवाओं के अधीन क्षेत्रों में बाहरी प्रतिष्ठानों के लिए उपयुक्त हो सकता है।

विद्युत सर्किट विफलता के संभावित कारण

आइटम: LW36-40.5 SF6 सर्किट ब्रेकर

विद्युत सर्किट विफलता के संभावित कारण:

अपर्याप्त SF6 गैस दबाव:

कम SF6 गैस दबाव ब्रेकर की चाप-अतिरिक्त क्षमता को बिगाड़ सकता है, जिससे दोषों को ठीक से बाधित करने में विफलता हो सकती है। विश्वसनीय संचालन के लिए नियमित गैस दबाव जांच आवश्यक है।

SF6 गैस का संदूषण:

SF6 गैस में संदूषक (जैसे, नमी, हवा, या पार्टिकुलेट) इसके ढांकता हुआ गुणों और चाप-शमन प्रभावशीलता को नीचा दिख सकते हैं, जिसके परिणामस्वरूप दोषपूर्ण संचालन होता है।

यांत्रिक विफलताएं:

आंतरिक घटकों (जैसे, संपर्क, स्प्रिंग्स, ऑफ़रिंग मैकेनिज्म) पर पहनना और आंसू खराबी का कारण बन सकता है, जैसे कि जरूरत पड़ने पर ब्रेकर को बंद करने या खोलने में विफलता।

ओवरक्रेंट या शॉर्ट सर्किट की स्थिति:

यदि ब्रेकर को अपनी रेटेड क्षमता से परे बहुत सेवरोड ऑर्शोर्ट-सर्किट की स्थिति के अधीन किया जाता है, तो यह गलती को प्रभावी ढंग से बाधित करने में विफल हो सकता है, संभवतः सिस्टम क्षति के लिए अग्रणी है।

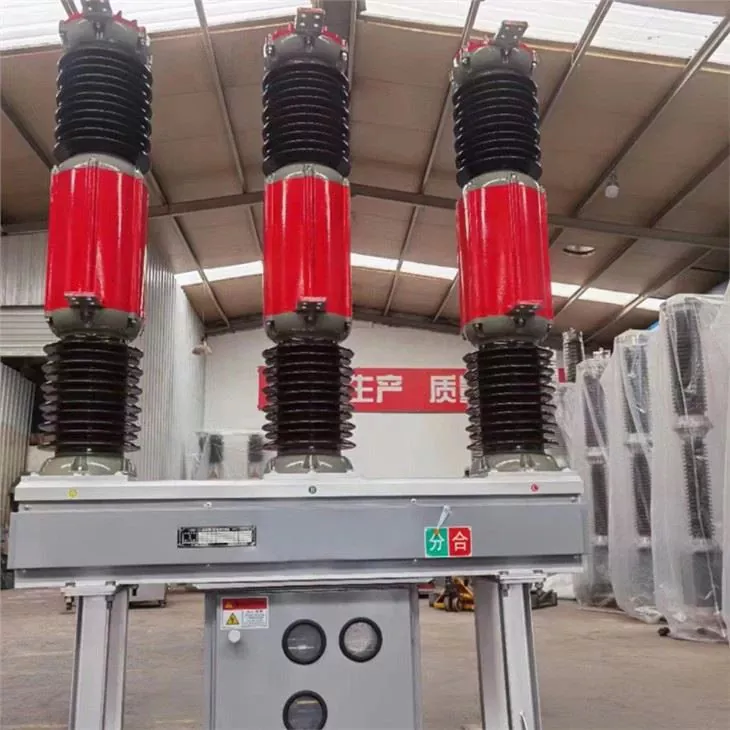

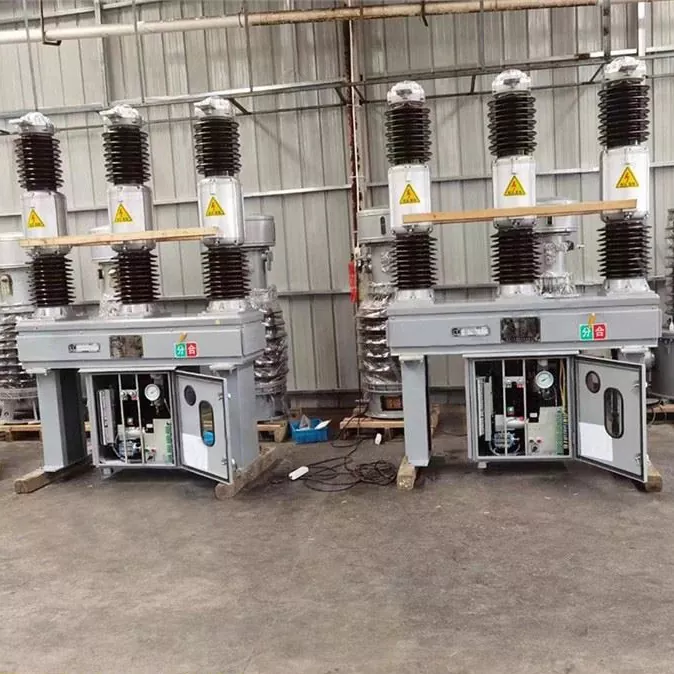

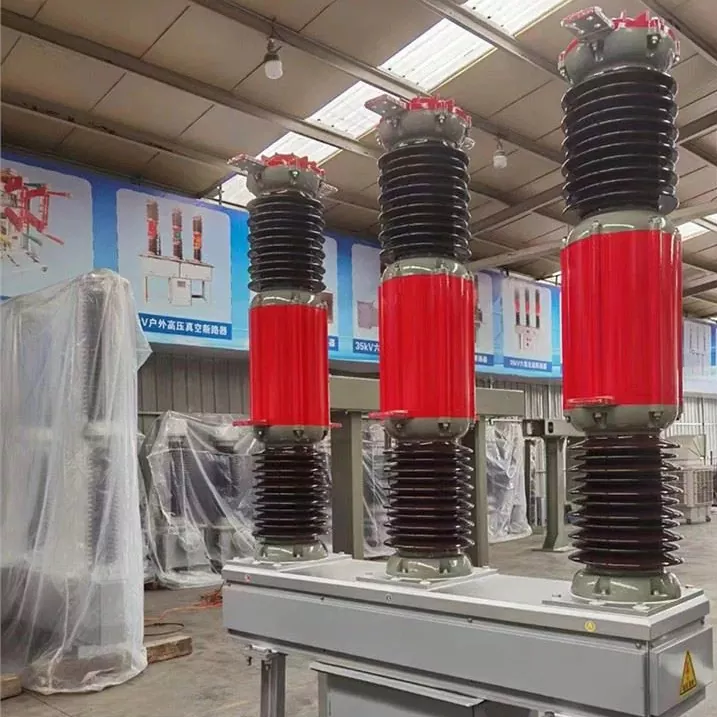

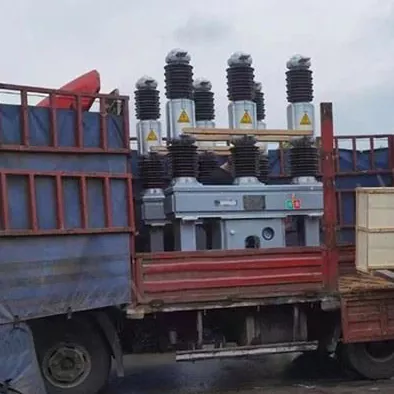

उत्पाद वास्तविक शॉट

उपवास

आइटम: LW36-40.5 SF6 सर्किट ब्रेकर

1. LW36-40.5 SF6 सर्किट ब्रेकर का रेटेड वोल्टेज क्या है?

· LW36-40.5 SF6 सर्किट ब्रेकर 35 kV पावर ट्रांसमिशन और वितरण प्रणालियों के लिए उपयुक्त, 40.5 kV के arated वोल्टेज के लिए डिज़ाइन किया गया है।

2. LW36-40.5 का प्रकार चाप बुझाने के लिए उपयोग करता है?

· ब्रेकर USESSF6 (सल्फर हेक्सफ्लोराइड) गैस, जो अपने उत्कृष्ट ढांकता हुआ और चाप-अतिरिक्त गुणों के लिए जाना जाता है, उच्च गलती स्थितियों के तहत भी विश्वसनीय संचालन सुनिश्चित करता है।

3. LW36-40.5 SF6 सर्किट ब्रेकर का यांत्रिक जीवन क्या है?

LW36-40.5 SF6 सर्किट ब्रेकर के Thereachanical जीवन को 3,000 संचालन से अधिक के लिए डिज़ाइन किया गया है, जिससे यह मांग वाले वातावरण में लगातार स्विचिंग के लिए उपयुक्त है।

4. LW36-40.5 SF6 सर्किट ब्रेकर का उपयोग संधारित्र बैंक स्विचिंग के लिए किया जा सकता है?

· हाँ, LW36-40.5 का उपयोग संधारित्र बैंकों को forswitching का उपयोग किया जा सकता है और पुन: प्रज्वलन के बिना वर्तमान में 400 amps के लिए सुरक्षित रूप से स्विचिंग करने में सक्षम है।
