मध्यम वोल्टेज स्विच कैबिनेट

मध्यम वोल्टेज स्विच कैबिनेट की वोल्टेज रेंज को 36kV के भीतर भी बढ़ाया जा सकता है, जिसमें अधिक सामान्य वोल्टेज स्तर जैसे कि 3KV, 6KV, 10KV, 20KV और 35KV शामिल हैं।

अनुप्रयोग क्षेत्र: मध्यम वोल्टेज स्विच अलमारियाँ मुख्य रूप से शहरी आवासीय क्षेत्रों, सार्वजनिक भवनों, राजमार्गों, रासायनिक उद्योगों, आदि में बिजली संचरण और वितरण और सबस्टेशन इनलेट और आउटलेट नियंत्रण और सुरक्षा के लिए उपयोग की जाती हैं।

एक मध्यम वोल्टेज स्विच कैबिनेट क्या है? धातु-संलग्न स्विचगियर, जिसमें मध्यम वोल्टेज स्विच के अलावा अन्य उपकरणों के लिए अच्छा इन्सुलेशन प्रदर्शन होता है, बिजली उपकरणों के माध्यम से जलने से एआरसी को रोकता है, बिजली के उपयोग की सुरक्षा सुनिश्चित करता है, और बिजली का उपयोग करते समय मध्यम वोल्टेज स्विच की गलती रेंज के विस्तार से भी बचता है। मध्यम वोल्टेज स्विच कैबिनेट में दो प्रमुख भाग होते हैं: कैबिनेट बॉडी और सर्किट ब्रेकर, और इसमें ओवरहेड इनलेट और आउटलेट लाइन्स, केबल इनलेट और आउटलेट लाइन्स और बसबार कनेक्शन जैसे कार्य हैं। कैबिनेट शरीर में एक आवास, विद्युत घटक (इन्सुलेट भागों सहित), विभिन्न तंत्र, माध्यमिक टर्मिनल और कनेक्शन शामिल हैं।

मध्यम-वोल्टेज स्विचगियर की श्रेणियां क्या हैं?

मध्यम-वोल्टेज स्विचगियर की संरचना के अनुसार, मध्यम-वोल्टेज स्विचगियर की कई श्रेणियां हैं:

(1) अर्ध-संलग्न मध्यम-वोल्टेज स्विचगियर, कैबिनेट के सामने और पक्षों को संलग्न किया जाता है, पीछे और बसबार उजागर होते हैं, संरचना सरल है, लागत कम है, सुरक्षा खराब है, और इसे समाप्त होने के करीब है, जैसे कि GGLA प्रकार।

(2) बॉक्स-प्रकार के मध्यम-वोल्टेज स्विचगियर, एक धातु के खोल के साथ, लेकिन कम डिब्बे, बसबार भी संलग्न है, और सुरक्षा बेहतर है। जैसे कि XGN प्रकार।

(3) अंतराल-प्रकार का मध्यम-वोल्टेज स्विचगियर, प्रत्येक कमरा एक या एक से अधिक गैर-धातु विभाजन द्वारा अलग किया जाता है, और सुरक्षा बेहतर है। जैसे कि jyn प्रकार।

(4) बख्तरबंद मध्यम-वोल्टेज स्विचगियर, प्रत्येक कमरे को धातु विभाजन द्वारा अलग किया जाता है और अच्छी सुरक्षा, जटिल संरचना, उच्च प्रसंस्करण सटीकता और थोड़ा अधिक कीमत के साथ ग्राउंडेड होता है। जैसे कि चीन में बनाया गया KYN प्रकार और ZSL प्रकार का ABB।

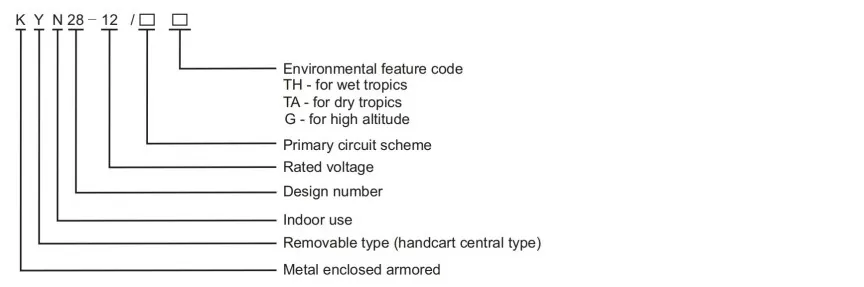

मॉडल विवरण

मुख्य तकनीकी पैरामीटर

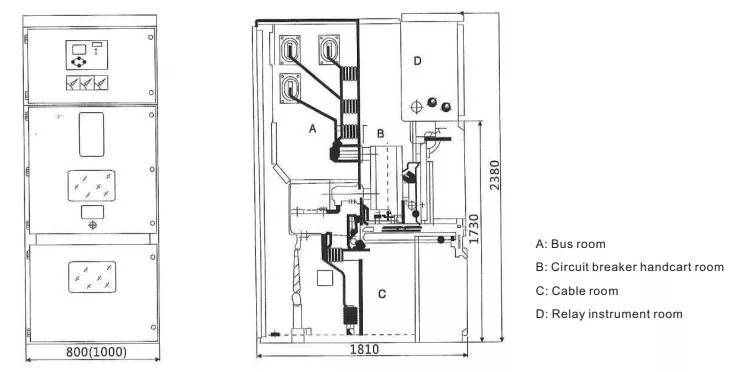

संरचना और बढ़ते आयाम

काम का माहौल:

मध्यम-वोल्टेज स्विचगियर की पर्यावरणीय आवश्यकताओं में तापमान, आर्द्रता, ऊंचाई, हवा की गुणवत्ता और अन्य पहलू शामिल हैं।

1। तापमान आवश्यकताएँ: मध्यम -वोल्टेज स्विचगियर की तापमान आवश्यकताएं आम तौर पर -5 ℃ ~+40 ℃ होती हैं। जब तापमान इस सीमा से अधिक हो जाता है, तो विद्युत कैबिनेट का विद्युत प्रदर्शन, यांत्रिक प्रदर्शन और सुरक्षा स्तर प्रभावित होगा।

‌2। आर्द्रता आवश्यकताएँ: मध्यम-वोल्टेज स्विचगियर की आर्द्रता आवश्यकताएं आम तौर पर होती हैं कि सापेक्ष आर्द्रता 50%से अधिक नहीं होती है। जब आर्द्रता बहुत अधिक होती है, तो रिसाव, इन्सुलेशन में कमी और अन्य समस्याएं विद्युत कैबिनेट के अंदर हो सकती हैं, जो उपकरणों की सेवा जीवन और सुरक्षा को प्रभावित करती है।

3। ऊंचाई की आवश्यकताएँ: उच्च ऊंचाई वाले क्षेत्रों के लिए, मध्यम-वोल्टेज स्विचगियर को कम क्षमता पर उपयोग करने की आवश्यकता है या प्रासंगिक मानकों के अनुसार वोल्टेज परीक्षणों का सामना करने के लिए अधीन है। उदाहरण के लिए, 3,000 मीटर की ऊंचाई पर, इंसुलेशन सुधार और वोल्टेज परीक्षणों का सामना करने के लिए उपकरणों के सामान्य संचालन को सुनिश्चित करने के लिए आवश्यक है।

4। वायु गुणवत्ता आवश्यकताएँ: मध्यम-वोल्टेज स्विचगियर की वायु गुणवत्ता की आवश्यकताएं अपेक्षाकृत अधिक हैं, और आम तौर पर संक्षारक गैस, धूल और अन्य हानिकारक पदार्थ नहीं होते हैं। जब ये हानिकारक पदार्थ हवा में मौजूद होते हैं, तो वे विद्युत उपकरणों को नुकसान पहुंचाएंगे और उपकरणों की सेवा जीवन और सुरक्षा को प्रभावित करेंगे।

स्विचगियर के लाभ और सुविधाएँ

मध्यम-वोल्टेज स्विचगियर की मुख्य विशेषताएं और फायदे निम्नलिखित पहलू शामिल हैं:

1। उच्च प्रदर्शन पैरामीटर: मध्यम-वोल्टेज स्विचगियर में उत्कृष्ट प्रदर्शन पैरामीटर हैं, जैसे कि उच्च वोल्टेज की क्षमता और शॉर्ट-सर्किट वर्तमान की क्षमता का सामना करना पड़ता है। उदाहरण के लिए, मीडियम-वोल्टेज स्विचगियर के वोल्टेज का सामना करने वाला लाइटनिंग इम्पल्स 75kV तक पहुंचता है, और रेटेड शॉर्ट-टाइम का सामना करंट 25-40ka तक पहुंच सकता है। यह विभिन्न उच्च-वोल्टेज वातावरण के तहत संचालित हो सकता है, प्रभावी रूप से बिजली प्रणाली में ओवरवॉल्टेज और शॉर्ट-सर्किट जैसे गलती के झटके का विरोध कर सकता है, और बिजली की आपूर्ति की निरंतरता सुनिश्चित करता है।

2। अच्छा इन्सुलेशन और आर्किंग प्रदर्शन: मध्यम-वोल्टेज स्विचगियर को अच्छे इन्सुलेशन और आर्किंग प्रदर्शन के साथ डिज़ाइन किया गया है। उदाहरण के लिए, मध्यम-वोल्टेज स्विचगियर की आंतरिक आर्किंग क्षमता 31.5ka/4s और 40ka/0.5s तक पहुंचती है, जो IAC- स्तरीय AFLR मानक से मिलती है, आंतरिक दोषों के दौरान ARC की प्रभाव सीमा को प्रभावी ढंग से सीमित कर सकती है, कैबिनेट और आसपास के उपकरणों को नुकसान को कम कर सकती है, और कर्मियों और उपकरणों की सुरक्षा सुनिश्चित करती है।

3। मॉड्यूलर और लघु डिजाइन: मध्यम-वोल्टेज स्विचगियर आमतौर पर मॉड्यूलर डिज़ाइन को अपनाता है, जो उत्पादन, इकट्ठा करने, बनाए रखने और ओवरहाल करना आसान है। उदाहरण के लिए, मध्यम-वोल्टेज स्विचगियर की कैबिनेट को स्वतंत्र कार्यात्मक इकाइयों जैसे कि बसबार रूम, सर्किट ब्रेकर रूम, केबल रूम और नियंत्रण डिब्बे में विभाजित किया गया है। प्रत्येक इकाई के आकार और कनेक्शन इंटरफ़ेस को मानकीकृत किया जाता है, जो दोष स्थान और अलगाव के लिए सुविधाजनक है, बिजली आउटेज समय और रखरखाव की लागत को कम करता है।

4। इसके अलावा, कुछ मॉडलों की कैबिनेट की चौड़ाई केवल 550 मिमी है, जो फर्श की जगह को बहुत कम करती है और तंग भूमि संसाधनों वाले स्थानों के लिए उपयुक्त है।

5। बुद्धिमान कार्य: आधुनिक मध्यम-वोल्टेज स्विचगियर में विभिन्न प्रकार के बुद्धिमान कार्य होते हैं, जिनमें एम्बेडेड इंटेलिजेंट तापमान निगरानी, ​​वैक्यूम आर्क चैंबर विशेषता निगरानी, ​​ट्रॉली कैबिनेट इंटेलिजेंट मॉनिटरिंग, मैकेनिकल विशेषताओं और माध्यमिक सर्किट मॉनिटरिंग, आदि को कम कर सकते हैं। चाकू नियंत्रण, निगरानी और सुरक्षा, आदि, उपकरण स्वचालन और संचालन सुरक्षा की डिग्री में सुधार करते हैं। 6। उच्च सुरक्षा गारंटी: मध्यम-वोल्टेज स्विचगियर को पांच-संरक्षण इंटरलॉकिंग और अन्य सुरक्षा उपायों के साथ डिज़ाइन किया गया है। उदाहरण के लिए, मध्यम-वोल्टेज स्विचगियर ने लोड के तहत सर्किट ब्रेकर ट्रॉली को धक्का देने और खींचने जैसे गलतफहमी को रोकने के लिए पांच-संरक्षण इंटरलॉक डिज़ाइन को अपनाता है, सर्किट ब्रेकर को गलत तरीके से खोलने और गलत-बंद करने, आदि, मौलिक रूप से ऑपरेटरों की सुरक्षा सुनिश्चित करने के लिए।

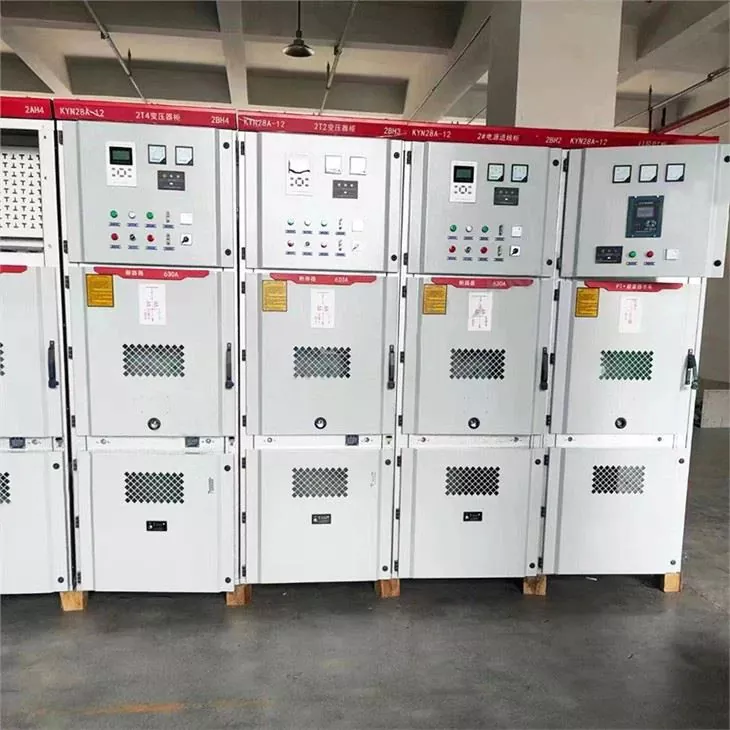

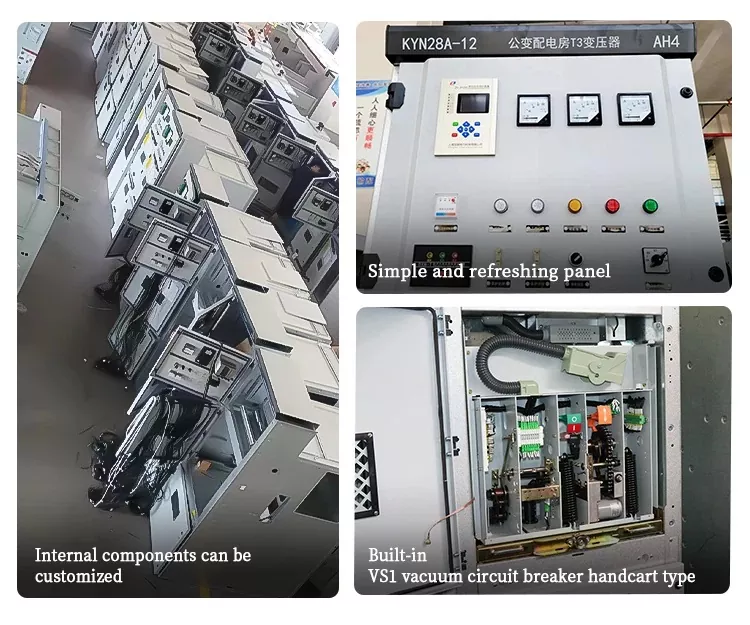

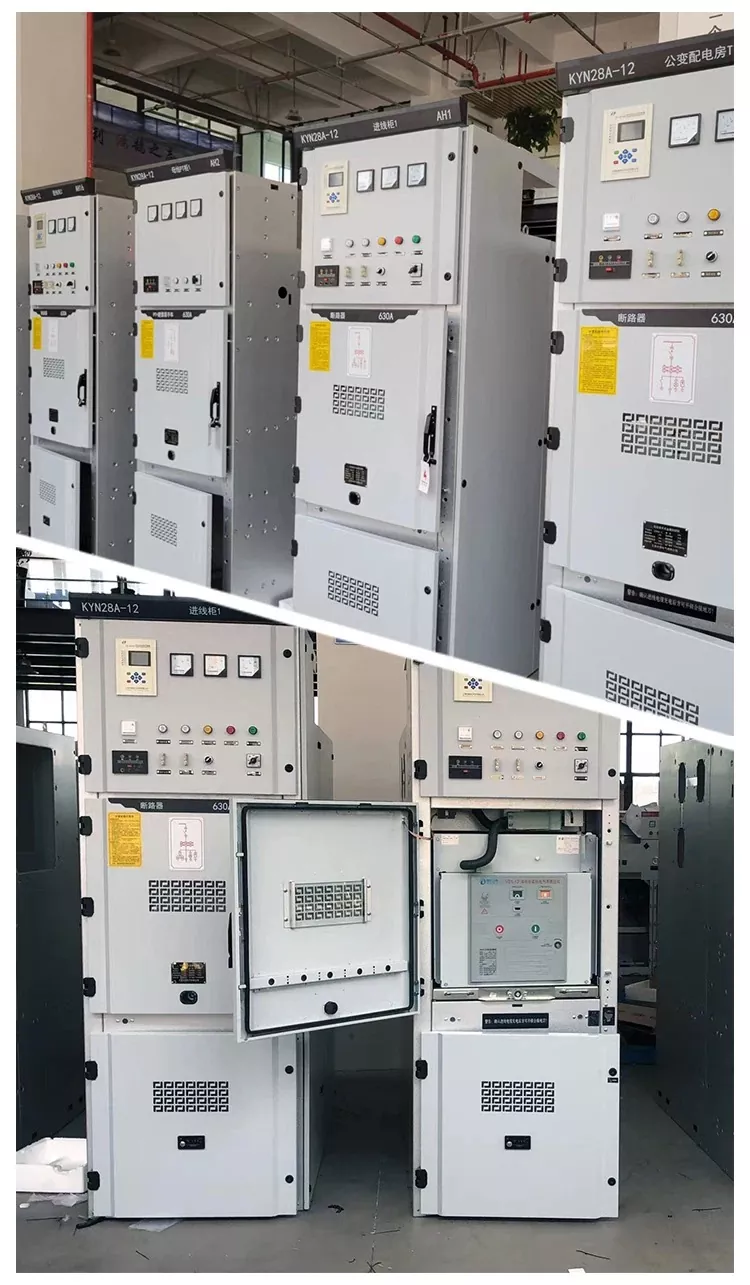

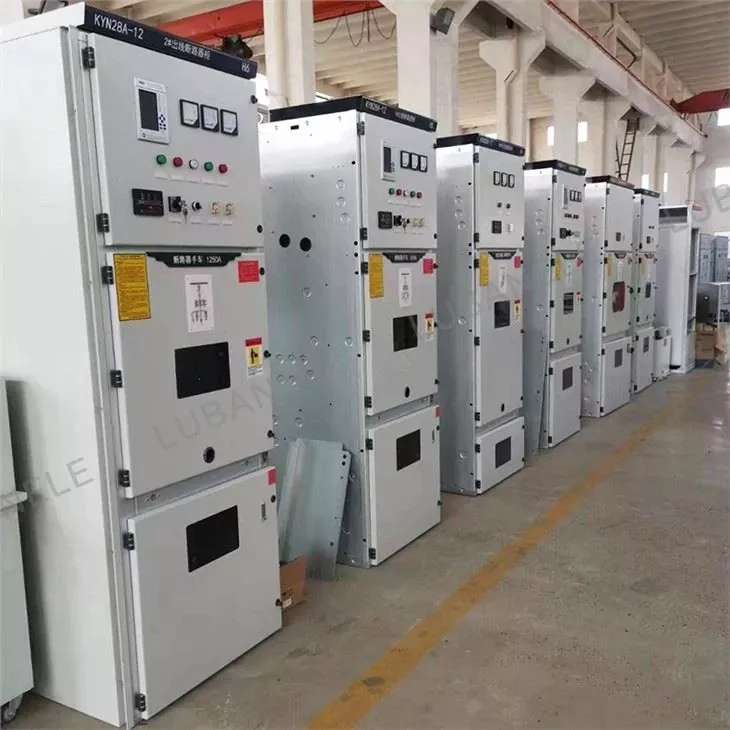

उत्पाद वास्तविक शॉट

उपवास

क्या आपकी कंपनी मेरी आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकती है?

हां, हम ग्राहकों की आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं। सामान्यतया, ग्राहकों को केवल प्रदान करने की आवश्यकता है: सर्किट लेआउट, वोल्टेज, वर्तमान, आदि।

आपका सबसे तेज डिलीवरी का समय क्या है?

आम तौर पर, हम ग्राहक पूछताछ को स्वीकार करते हैं। स्विच कैबिनेट तकनीकी पैरामीटर जुड़े होने के बाद, मूल्य सूची जारी करने और वास्तविक स्थिति के आधार पर उत्पादन और वितरण समय के बारे में ग्राहकों के साथ संवाद करने में 1-2 दिन लगते हैं।

आपकी बिक्री के बाद सेवा कैसी है?

हम 1 साल की वारंटी का समर्थन करते हैं। सामान्य उद्धरण में बिक्री के बाद की सेवा शामिल नहीं है। मुफ्त ऑनलाइन संचार और मार्गदर्शन उपलब्ध हैं।
