एमएसएन प्रकार कम वोल्टेज दराज प्रकार स्विच कैबिनेट

टिमेट्रिक इलेक्ट्रिक एमएसएन टाइप लो वोल्टेज दराज प्रकार स्विच कैबिनेट को निम्न मानकों के अनुसार डिज़ाइन और निर्मित किया गया है।

GB7251.1 कम वोल्टेज पूर्ण स्विचगियर

ZBK36001 कम वोल्टेज वापसी करने योग्य पूर्ण स्विचगियर

GB4720 कम वोल्टेज विद्युत उपकरण और विद्युत नियंत्रण उपकरण

कम वोल्टेज पूर्ण स्विचगियर के लिए GB9466 बुनियादी परीक्षण विधियाँ

कम वोल्टेज पूर्ण स्विचगियर के लिए GB9466 बुनियादी परीक्षण विधियाँ

इलेक्ट्रिकल इंस्टॉलेशन इंजीनियरिंग के लिए GB50150 इलेक्ट्रिकल उपकरण एक्सचेंज टेस्ट मानक

GB50168 विद्युत स्थापना इंजीनियरिंग के लिए केबल लाइनों के लिए निर्माण और स्वीकृति विनिर्देश

IEC439-1 कम वोल्टेज स्विचगियर और नियंत्रण विद्युत उपकरणों से युक्त पूर्ण उपकरण

उपरोक्त सभी विनिर्देश और मानक मान्य संस्करण हैं।

1. एमएसएन प्रकार कम वोल्टेज दराज प्रकार स्विच कैबिनेट का सिस्टम फ्रेम 25 मिमी अंतराल मॉड्यूलर छेद के साथ एक सी-आकार का फ्रेम है। फ्रेम संरचना का कनेक्शन अंतरराष्ट्रीय स्तर पर उन्नत स्व-टैपिंग शिकंजा के साथ इकट्ठा किया गया है। सभी फ्रेम भाग रखरखाव-मुक्त हैं।

2. एमएसएन प्रकार कम वोल्टेज दराज प्रकार स्विच कैबिनेट अत्यधिक मॉड्यूलर है, जिसमें एक मानक मॉड्यूल ई = 25 मिमी है। चूंकि फ्रेम 25 मिमी मॉड्यूलर होल सिस्टम को अपनाता है, इसलिए फ्रेम संरचना को विशेष उपकरणों के बिना विभिन्न प्रकार के अलमारियाँ में इकट्ठा किया जा सकता है।

3. एमएसएन प्रकार कम वोल्टेज दराज प्रकार स्विच कैबिनेट कैबिनेट फ्रेम के एक पूरे सेट पर आधारित है, और ऊर्ध्वाधर और क्षैतिज विभाजन को बोल्ट के साथ तय किया गया है। पूरी कैबिनेट को एक स्थिर स्व-समर्थन प्रणाली बनाने के लिए एक ही आधार पर तय किया गया है जो कंपन से क्षतिग्रस्त नहीं होगा।

4. कैबिनेट को विभाजित किया जा सकता है: डिवाइस डिब्बे, बसबार डिब्बे और केबल डिब्बे।

मॉडल विवरण

मुख्य तकनीकी पैरामीटर

संरचना और बढ़ते आयाम

काम का माहौल:

टिमेट्रिक इलेक्ट्रिक एमएसएन प्रकार कम वोल्टेज दराज प्रकार स्विच कैबिनेट का उपयोग पर्यावरण की स्थिति:

1. इनस्टॉलेशन लोकेशन: घर के अंदर

2.altitude: 1000 मीटर से नीचे

3.Ambient तापमान: -15 ℃ ~+45 ℃

4. कमतम दैनिक तापमान: +35 ℃ (24-घंटे का औसत)

5. मूल दैनिक तापमान अंतर: <15k

6. कमतम सापेक्ष आर्द्रता: 95% (दैनिक औसत)

7.90% (25 ℃) (मासिक औसत)

8. सेस्मिक प्रतिरोध: सहिष्णुता की तीव्रता 8 डिग्री से अधिक नहीं है

9.AIR प्रदूषण स्तर: थोड़ा प्रदूषित

स्विचगियर के लाभ और सुविधाएँ

1.Timetric इलेक्ट्रिक एमएसएन प्रकार कम वोल्टेज दराज प्रकार स्विच कैबिनेट में एक कॉम्पैक्ट डिज़ाइन है। इस कम वोल्टेज स्विच कैबिनेट का डिज़ाइन एक छोटे स्थान में अधिक कार्यात्मक इकाइयों को समायोजित कर सकता है।
2। मजबूत बहुमुखी प्रतिभा और लचीली विधानसभा। 25 मिमी के मापांक के साथ सी-प्रकार की प्रोफ़ाइल विभिन्न संरचनात्मक रूपों, सुरक्षा स्तरों और उपयोग के वातावरण की आवश्यकताओं को पूरा कर सकती है।
3। मानक मॉड्यूल डिजाइन: यह सुरक्षा, संचालन, रूपांतरण, नियंत्रण, विनियमन और संकेत जैसी मानक इकाइयों से बना हो सकता है। उपयोगकर्ता अपनी आवश्यकताओं के अनुसार इकट्ठा करना चुन सकते हैं। विभिन्न योजनाओं की कैबिनेट संरचनाओं को इकट्ठा करने और निश्चित विभाजन या दराज इकाइयों को बनाने के लिए 200 से अधिक विधानसभा भागों का उपयोग किया जा सकता है।
4। कैबिनेट में उच्च सुरक्षा है, और बड़ी संख्या में उच्च शक्ति वाले लौ-रिटार्डेंट इंजीनियरिंग प्लास्टिक घटकों का उपयोग सुरक्षा प्रदर्शन को प्रभावी ढंग से बढ़ाने के लिए किया जाता है।

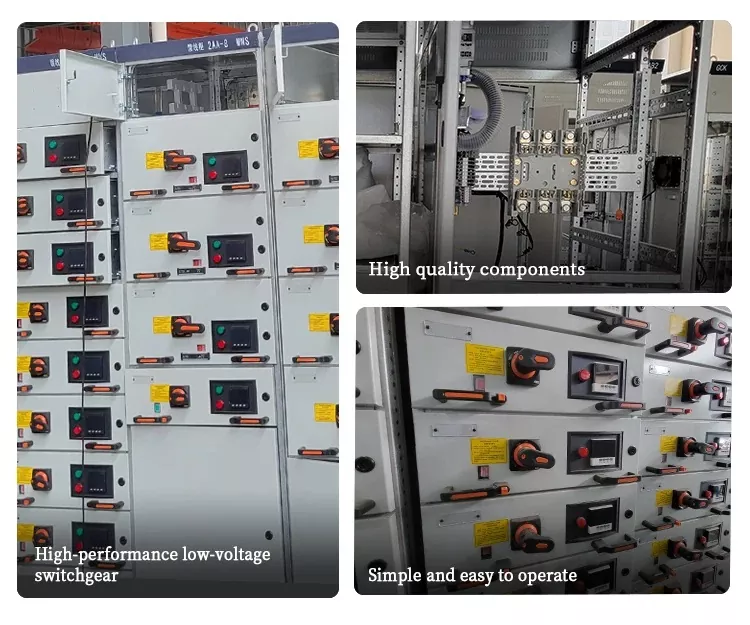

उत्पाद वास्तविक शॉट

उपवास

क्या आपकी कंपनी मेरी आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकती है?

हां, हम ग्राहकों की आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं। सामान्यतया, ग्राहकों को केवल प्रदान करने की आवश्यकता है: सर्किट लेआउट, वोल्टेज, वर्तमान, आदि।

आपका सबसे तेज डिलीवरी का समय क्या है?

आम तौर पर, हम ग्राहक पूछताछ को स्वीकार करते हैं। स्विच कैबिनेट तकनीकी पैरामीटर जुड़े होने के बाद, मूल्य सूची जारी करने और वास्तविक स्थिति के आधार पर उत्पादन और वितरण समय के बारे में ग्राहकों के साथ संवाद करने में 1-2 दिन लगते हैं।

आपकी बिक्री के बाद सेवा कैसी है?

हम 1 साल की वारंटी का समर्थन करते हैं। सामान्य उद्धरण में बिक्री के बाद की सेवा शामिल नहीं है। मुफ्त ऑनलाइन संचार और मार्गदर्शन उपलब्ध हैं।
