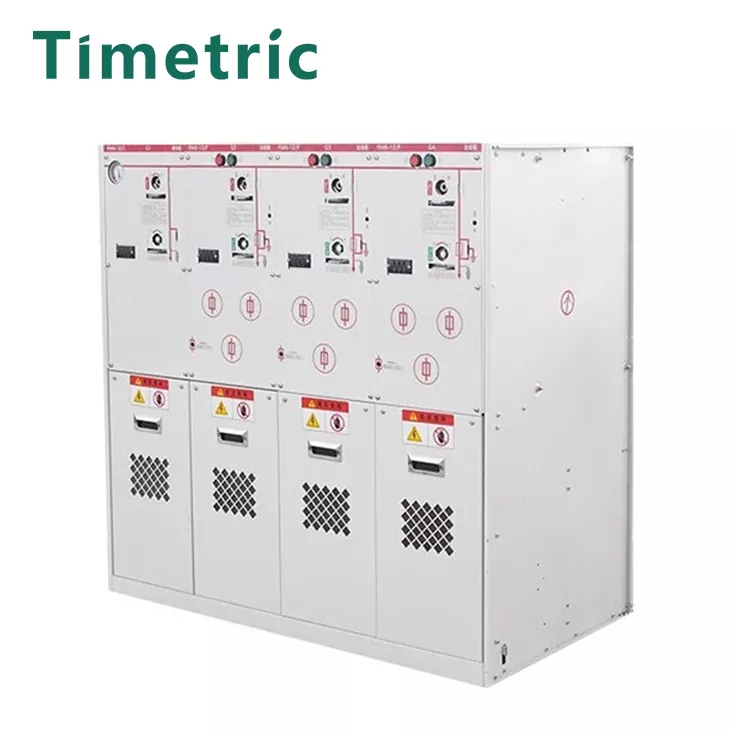

रम इनडोर उच्च वोल्टेज SF6 गैस अछूता स्विचगियर

रम इनडोर उच्च वोल्टेज SF6 गैस इंसुलेटेड स्विचगियर एक वायु-अछूता या गैस-अछूता मध्यम-वोल्टेज विद्युत संयोजन उपकरण है, जिसे पावर सिस्टम को स्विच करने, कनेक्ट करने और सुरक्षा के कार्यों के साथ, और लोड स्विच के साथ कोर घटकों के रूप में कई सर्किट में जोड़ा जा सकता है। इसके मुख्य सर्किट कोर घटक SF6 लोड स्विच या अतिरिक्त सर्किट ब्रेकर और अन्य प्राथमिक सहायक विद्युत उपकरणों से बने होते हैं। SF6 रिंग नेटवर्क कैबिनेट को संयोजन विधि के अनुसार विस्तार योग्य और गैर-विस्तार योग्य प्रकारों में विभाजित किया जा सकता है, जैसे: सुरक्षित और सेफप्लस (एबीबी)। विभिन्न विनिर्माण प्रक्रियाओं के अनुसार, उन्हें सामान्य बॉक्स प्रकार में विभाजित किया जा सकता है (जिसे inflatable कैबिनेट या SF6 पूरी तरह से अछूता कैबिनेट के रूप में भी जाना जाता है) और मॉड्यूलर प्रकार, जैसे: RM6 और SM6 (श्नाइडर)।

हाल के वर्षों में, SF6 रिंग नेटवर्क अलमारियाँ बहुत तेजी से विकसित हुई हैं, और दोनों विनिर्माण प्रक्रियाओं और उत्पाद विश्वसनीयता में अंतरराष्ट्रीय विद्युत दिग्गजों के साथ बराबर होने की क्षमता है। वर्तमान में, केवल कुछ मुट्ठी भर घरेलू निर्माता हैं जो 40.5kV स्तर पर SF6 वितरण स्तर का उत्पादन करते हैं। अन्य सभी पहले स्तरीय प्रणाली के सी-जीआईएस हैं, जो बड़े वर्तमान और बड़ी क्षमता के साथ प्रथम-स्तरीय बिजली प्रणाली पर आधारित हैं।

SF6 गैस इंसुलेटेड रिंग मेन यूनिट एक स्विचगियर है जो कम दबाव SF6 गैस का उपयोग इन्सुलेशन और चाप बुझाने के माध्यम के रूप में करता है। यह रिंग मेन यूनिट पावर सप्लाई और टर्मिनल पावर सप्लाई के लिए एक महत्वपूर्ण स्विचगियर है। Timetric इलेक्ट्रिक द्वारा विकसित SF6 गैस इंसुलेटेड रिंग मेन यूनिट एक नया उत्पाद है जिसे "12KV रिंग मेन यूनिट (BOX) मानकीकृत डिजाइन और अनुकूलन योजना (2019 संस्करण)" के अनुसार विकसित किया गया है। मानकीकृत डिजाइन के माध्यम से, हमारी कंपनी के संचय और बिजली वितरण टर्मिनलों में वर्षा के साथ संयुक्त, इसने प्राथमिक और माध्यमिक का गहरा एकीकरण प्राप्त किया है, जो उच्च विश्वसनीयता, आसान रखरखाव, मॉड्यूलरकरण और सुरक्षा को एकीकृत करता है।

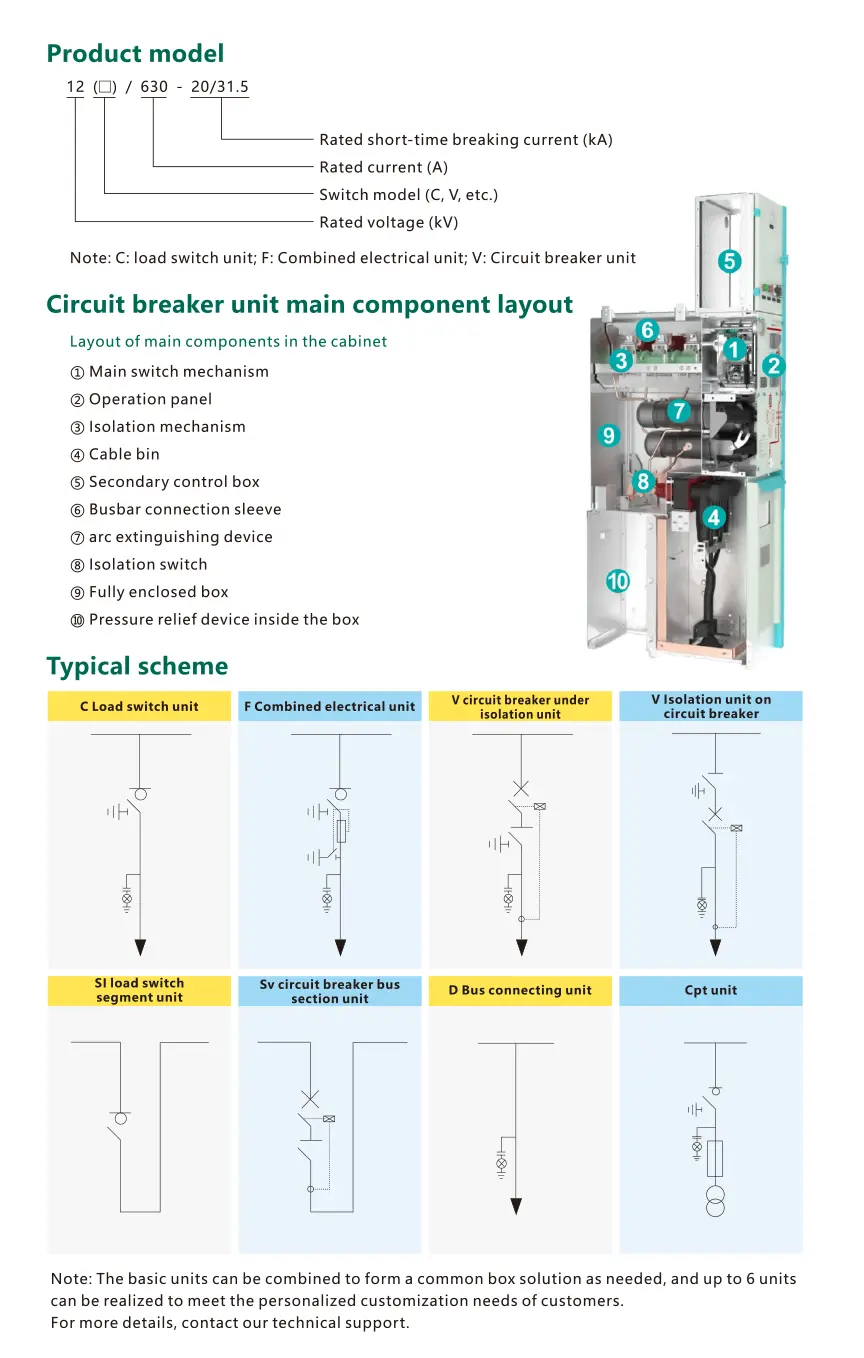

मुख्य तकनीकी पैरामीटर

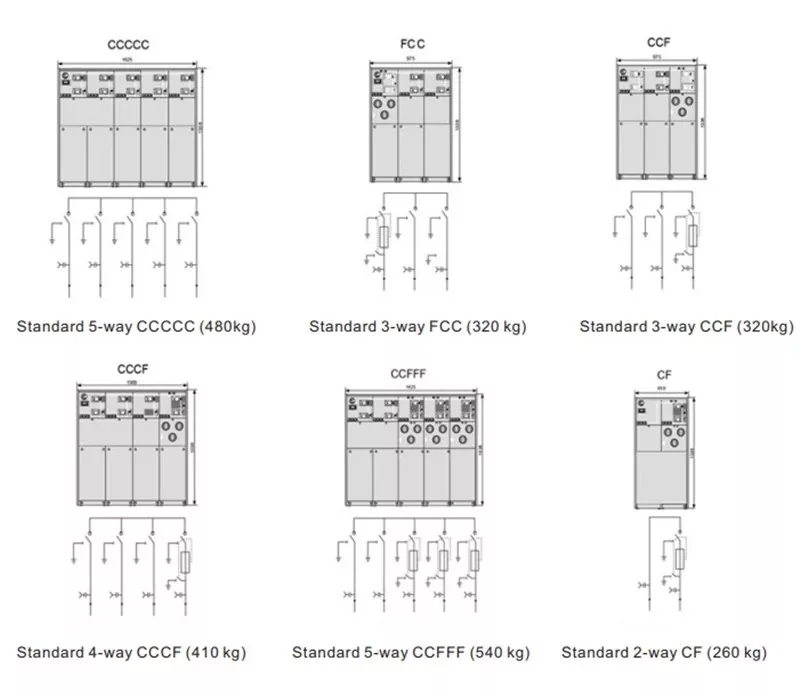

संरचना और बढ़ते आयाम

काम का माहौल:

टिमेट्रिक इलेक्ट्रिकम इनडोर उच्च वोल्टेज SF6 गैस अछूता स्विचगियर उपयोग वातावरण ：

1.Ambient तापमान: -40ºC ~+45; C;

2.relative आर्द्रता: दैनिक का मतलब 95%से अधिक नहीं है, मासिक मतलब 90%से अधिक नहीं है;

3.altitude: 4000m से अधिक नहीं;

4. स्थापना साइट आग, विस्फोटक खतरे, गंभीर प्रदूषण, रासायनिक संक्षारण या गंभीर कंपन से मुक्त होनी चाहिए।

स्विचगियर के लाभ और सुविधाएँ

टिमेट्रिक इलेक्ट्रिकम इनडोर उच्च वोल्टेज SF6 गैस अछूता स्विचगियर निम्नलिखित पहलू शामिल करता है:

1। सल्फर हेक्सफ्लोराइड गैस की मूल संरचना अछूता रिंग मुख्य इकाई

Sulfur Hexafluoride गैस इंसुलेटेड रिंग मेन यूनिट (इसके बाद SF6 रिंग मेन यूनिट के रूप में संदर्भित) में सर्किट ब्रेकर, डिस्कनेक्टर्स, ग्राउंडिंग स्विच, सीटी (वर्तमान ट्रांसफार्मर), पीटी (वोल्टेज ट्रांसफार्मर) और नियंत्रण उपकरणों आदि शामिल हैं, यह मुख्य रूप से उच्च विश्वसनीयता और उच्च उपलब्धता वितरण प्रदान करने के लिए बिजली संचरण और परिवर्तन प्रणाली में उपयोग किया जाता है। SF6 रिंग मेन यूनिट पर्यावरण के अनुकूल SF6 गैस का उपयोग इन्सुलेटिंग माध्यम के रूप में करती है, और छोटे आकार, हल्के वजन और आसान रखरखाव के फायदे हैं।

2। सल्फर हेक्सफ्लोराइड गैस अछूता रिंग मुख्य इकाई के लाभ

1। सुरक्षित और विश्वसनीय: SF6 गैस में अच्छा इन्सुलेशन प्रदर्शन और चाप बुझाने की क्षमता है, जो विद्युत दोषों की घटना को प्रभावी ढंग से रोक सकती है।

2। छोटे आकार और हल्के वजन: SF6 गैस में अच्छा इन्सुलेशन प्रदर्शन और चाप बुझाने की क्षमता है। पारंपरिक तेल-प्रकरण वाले बिजली उपकरणों की तुलना में, SF6 रिंग मेन यूनिट आकार में छोटा है और वजन में हल्का है, जो वितरण स्टेशन के फर्श की जगह और निर्माण लागत को बहुत बचा सकता है।

3। सुविधाजनक रखरखाव: SF6 रिंग मेन यूनिट एक वियोज्य मॉड्यूलर डिज़ाइन को अपनाती है, जो रखरखाव की लागत को बचाने के लिए सुविधाजनक और त्वरित है।

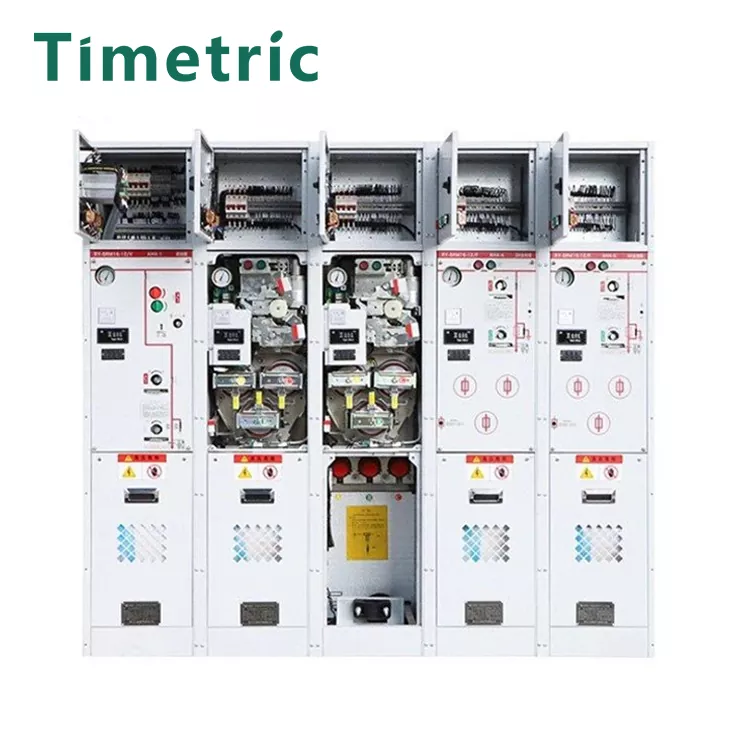

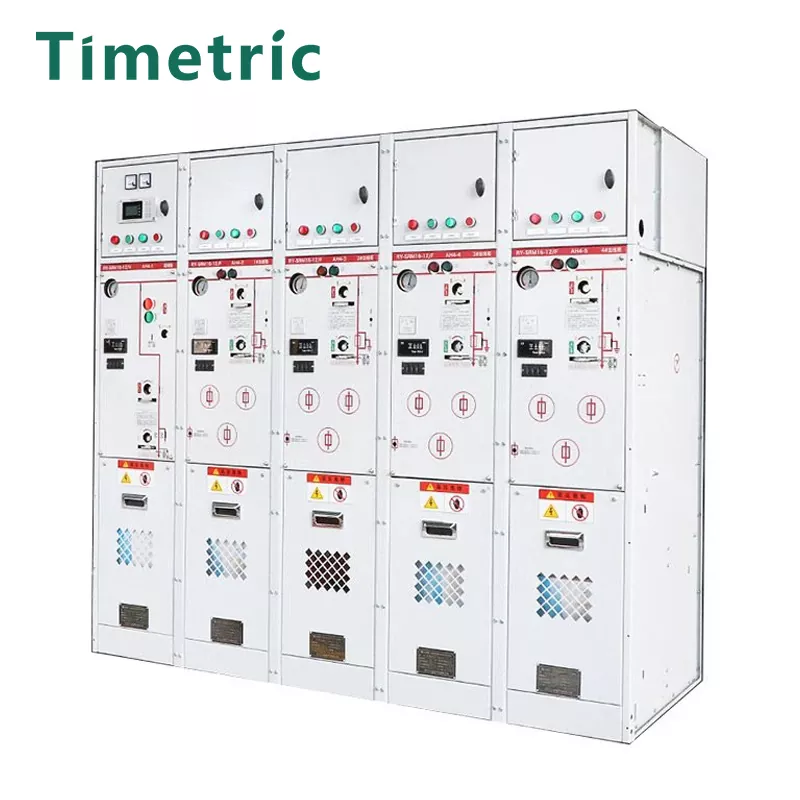

उत्पाद वास्तविक शॉट

उपवास

क्या आपकी कंपनी मेरी आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकती है?

हां, हम ग्राहकों की आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं। सामान्यतया, ग्राहकों को केवल प्रदान करने की आवश्यकता है: सर्किट लेआउट, वोल्टेज, वर्तमान, आदि।

आपका सबसे तेज डिलीवरी का समय क्या है?

आम तौर पर, हम ग्राहक पूछताछ को स्वीकार करते हैं। स्विच कैबिनेट तकनीकी पैरामीटर जुड़े होने के बाद, मूल्य सूची जारी करने और वास्तविक स्थिति के आधार पर उत्पादन और वितरण समय के बारे में ग्राहकों के साथ संवाद करने में 1-2 दिन लगते हैं।

आपकी बिक्री के बाद सेवा कैसी है?

हम 1 साल की वारंटी का समर्थन करते हैं। सामान्य उद्धरण में बिक्री के बाद की सेवा शामिल नहीं है। मुफ्त ऑनलाइन संचार और मार्गदर्शन उपलब्ध हैं।
