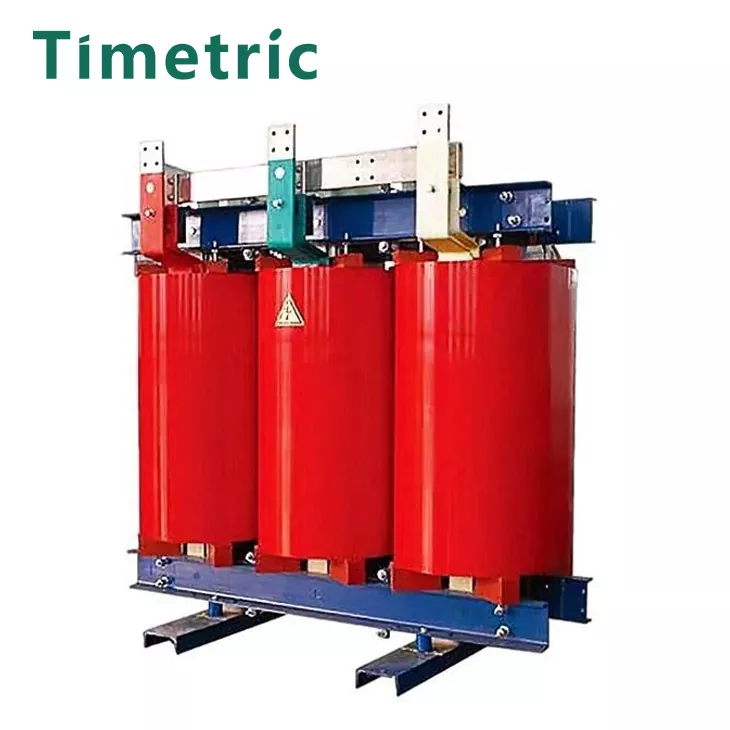

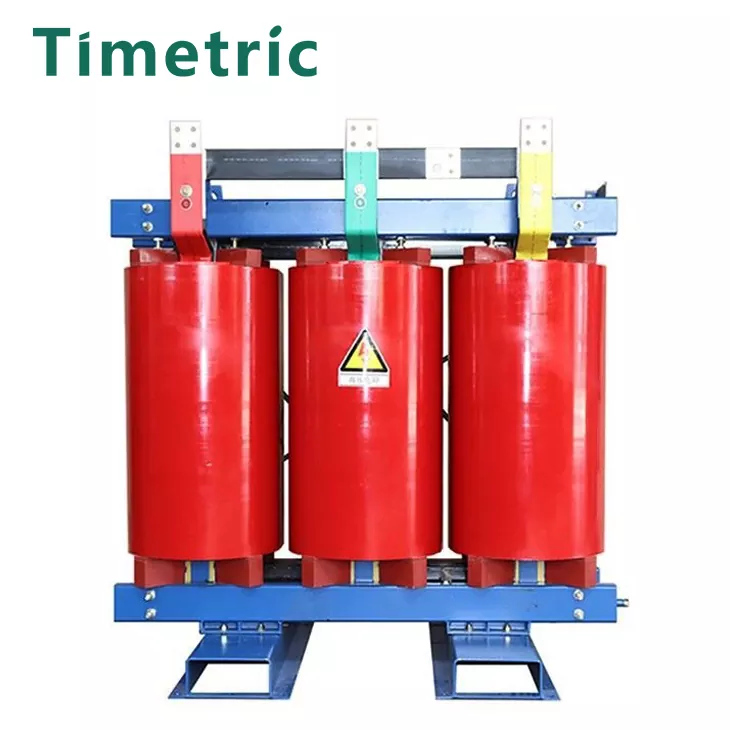

SCB श्रृंखला एपॉक्सी ड्राई-टाइप ट्रांसफार्मर का उत्पादन किया

SCB सीरीज़ एपॉक्सी ड्राई-टाइप ट्रांसफार्मर का उत्पादन एक एयर-इंसुलेटेड ट्रांसफार्मर है जो एक इन्सुलेट माध्यम के रूप में तेल के बजाय सूखी इन्सुलेशन तकनीक का उपयोग करता है।

निम्नलिखित SCB ड्राई-टाइप ट्रांसफार्मर की सामान्य संरचना है:

1। इन्सुलेशन सामग्री: एससीबी ट्रांसफॉर्मर पारंपरिक तेल-इंसुलेटेड इन्सुलेशन के बजाय इन्सुलेशन सामग्री का उपयोग करते हैं। आमतौर पर इस्तेमाल की जाने वाली इन्सुलेशन सामग्री में शुष्क इन्सुलेशन पेपर, इंसुलेटिंग प्लाईवुड, आदि शामिल हैं। ये सामग्री प्रभावी रूप से विद्युत टूटने का विरोध कर सकती हैं और विश्वसनीय इन्सुलेशन प्रदर्शन प्रदान कर सकती हैं।

2। कॉइल: ट्रांसफार्मर की वाइंडिंग आमतौर पर चालन दक्षता में सुधार करने के लिए अत्यधिक प्रवाहकीय तांबे या एल्यूमीनियम तारों से बनी होती है। कॉइल को उच्च-वोल्टेज वाइंडिंग और कम-वोल्टेज वाइंडिंग में विभाजित किया जाता है।

3। सूखी इन्सुलेशन प्रणाली: SCB ट्रांसफॉर्मर तरल इन्सुलेशन (जैसे तेल) के उपयोग को खत्म करने के लिए वायु इन्सुलेशन और शुष्क इन्सुलेशन तकनीक का उपयोग करते हैं। यह रखरखाव की लागत को कम करता है और सुरक्षा में सुधार करता है।

4। रेडिएटर: ट्रांसफार्मर के अंदर उत्पन्न गर्मी को फैलाने के लिए, एक रेडिएटर आमतौर पर ट्रांसफार्मर की सतह पर सेट किया जाता है। यह सामान्य तापमान सीमा के भीतर ट्रांसफार्मर संचालन को बनाए रखने में मदद करता है।

5। आवास: ट्रांसफार्मर के बाहर आमतौर पर यांत्रिक सुरक्षा और सुरक्षा प्रदान करने के लिए एक धातु आवास से घिरा होता है। यह आवास आमतौर पर नमी, धूल और अन्य दूषित पदार्थों को ट्रांसफार्मर में प्रवेश करने से रोकने के लिए सील किया जाता है।

6। तापमान नियंत्रण प्रणाली: यह सुनिश्चित करने के लिए कि ट्रांसफार्मर उचित तापमान सीमा के भीतर संचालित होता है, यह एक तापमान नियंत्रण प्रणाली जैसे कि तापमान सेंसर और एक प्रशंसक से लैस हो सकता है।

7। एससीबी श्रृंखला एपॉक्सी ड्राई-टाइप ट्रांसफार्मर का उत्पादन पर्यावरण संरक्षण और अग्नि प्रतिरोध में कुछ फायदे हैं क्योंकि यह तेल का उपयोग नहीं करता है। वे आमतौर पर कुछ विशेष पर्यावरणीय आवश्यकताओं या अवसरों में उपयोग किए जाते हैं जहां उच्च सुरक्षा की आवश्यकता होती है। के विशिष्ट डिजाइन और विनिर्देश

 ट्रांसफार्मर निर्माता और आवेदन के आधार पर भिन्न हो सकता है।

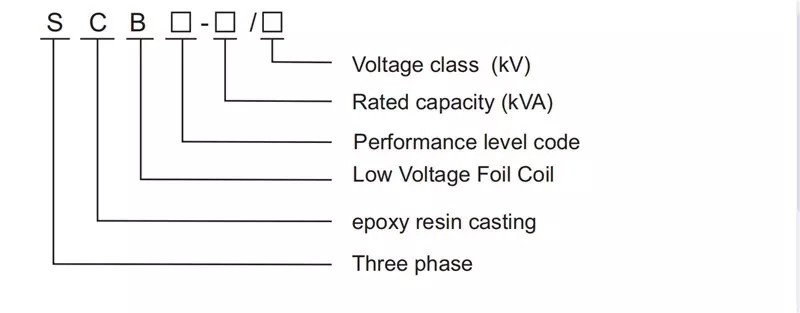

मॉडल विवरण

मुख्य तकनीकी पैरामीटर

काम का माहौल:

टिमेट्रिक इलेक्ट्रिक एससीबी सीरीज़ एपॉक्सी ड्राई-टाइप ट्रांसफार्मर उत्पादित उपयोग वातावरण:

1। समुद्र तल से ऊपर की ऊंचाई 1000 मीटर से अधिक नहीं होनी चाहिए।

2। परिवेश का तापमान:

एक। अधिकतम तापमान +40 ℃।

बी। अधिकतम दैनिक औसत तापमान +30 ℃।

सी। अधिकतम वार्षिक औसत तापमान +20 ℃।

डी। न्यूनतम तापमान -30 ℃ (आउटडोर ट्रांसफार्मर के लिए लागू)।

ई न्यूनतम तापमान -5 ℃ (इनडोर ट्रांसफार्मर के लिए लागू)।

3। बिजली की आपूर्ति वोल्टेज की तरंग: बिजली की आपूर्ति वोल्टेज की तरंग साइन वेव के समान है।

4। बहु-चरण बिजली की आपूर्ति वोल्टेज की समरूपता: बहु-चरण ट्रांसफार्मर से जुड़ी बिजली की आपूर्ति वोल्टेज लगभग सममित होना चाहिए।

ट्रांसफार्मर की विशेषताएं और फायदे

सुविधाएँ और लाभ OFSCB श्रृंखला एपॉक्सी ड्राई-टाइप ट्रांसफार्मर उत्पादित:

1। ऊर्जा की बचत और कम शोर: नई कम-खपत सिलिकॉन स्टील की चादरों, पन्नी घुमावदार संरचनाओं, नेर जोड़ों, पर्यावरण संरक्षण आवश्यकताओं, गहन शोर अनुसंधान, और कंप्यूटर अनुकूलन डिजाइन और अन्य नई सामग्री, नई प्रक्रियाओं और नई तकनीकों की शुरूआत के साथ, भविष्य के सूखे-प्रकार ट्रांसफॉर्मर अधिक ऊर्जा-बचत और शांत होंगे।

2। उच्च विश्वसनीयता: उत्पाद की गुणवत्ता और विश्वसनीयता में सुधार लोगों की अनमोल खोज होगी।

3। बड़ी क्षमता: 50-2500kva वितरण ट्रांसफार्मर से 10000-20000kva/35kV पावर ट्रांसफार्मर तक, शहरी बिजली लोड में निरंतर वृद्धि के साथ, शहरी नेटवर्क क्षेत्रीय सबस्टेशन शहरी केंद्रीय क्षेत्रों, आवासीय क्षेत्रों, बड़े कारखानों और खानों और अन्य लोड केंद्रों में तेजी से प्रवेश कर रहे हैं, और 35kV बड़े-कैपेसिटी कम्युनिटी सेंटर पावर ट्रांसफॉर्मर का व्यापक रूप से उपयोग किया जाएगा।

4। बहुक्रियाशील संयोजन: एक एकल ट्रांसफार्मर से लेकर एक बहुक्रियाशील संयुक्त ट्रांसफार्मर के साथ हवा कूलिंग, सुरक्षात्मक आवास, तापमान कंप्यूटर इंटरफ़ेस, शून्य-अनुक्रम ट्रांसफार्मर, पावर मीटरिंग, संलग्न बसबार और साइड आउटलेट के साथ।

5। कई क्षेत्रों में विकास: मुख्य रूप से वितरण ट्रांसफार्मर से, पावर स्टेशन ट्रांसफार्मर, उत्तेजना ट्रांसफार्मर, सबवे ट्रांसफॉर्मर रेक्टिफायर ट्रांसफार्मर, उच्च-वर्तमान भट्ठी ट्रांसफार्मर, परमाणु ऊर्जा संयंत्र, जहाजों और तेल प्लेटफार्मों के लिए विशेष ट्रांसफार्मर और अन्य बहुउद्देश्यीय क्षेत्रों तक।

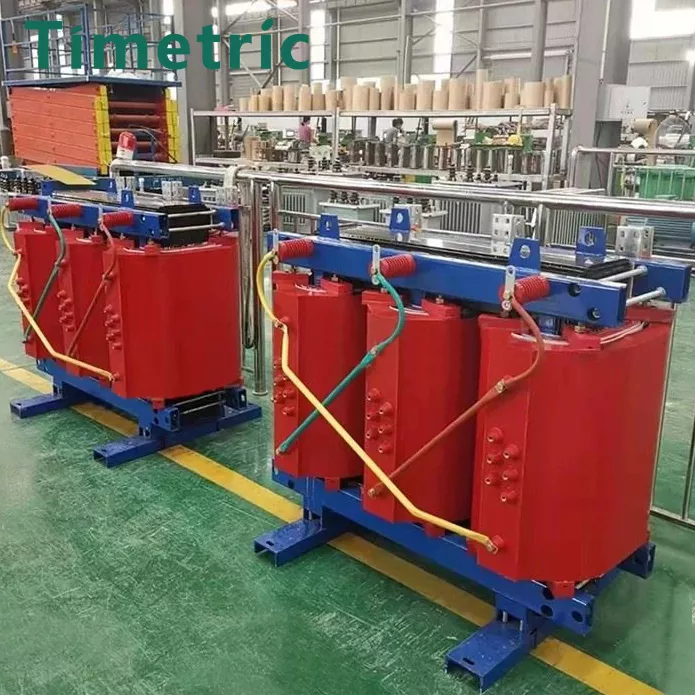

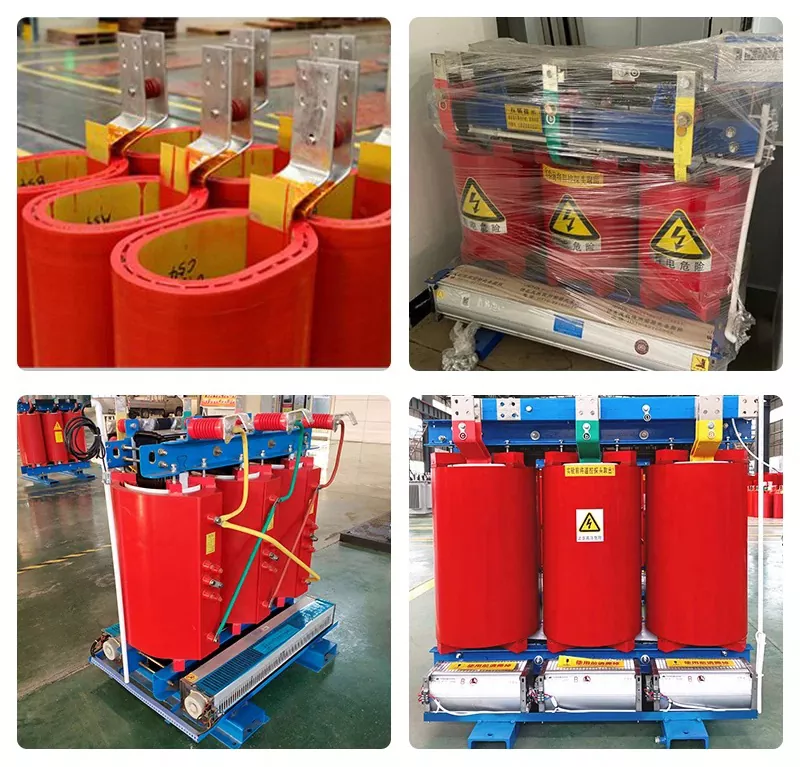

उत्पाद वास्तविक शॉट

उपवास

क्या आपकी कंपनी कस्टमाइज्डस्कबी सीरीज़ एपॉक्सी ड्राई-टाइप ट्रांसफार्मर का उत्पादन कर सकती है?

बेशक, कृपया तेल से प्रेरित ट्रांसफार्मर की सभी आवश्यकताओं को यथासंभव प्रदान करें, जैसे: वोल्टेज, क्षमता, वोल्टेज अनुपात, आवृत्ति, उत्पाद अनुप्रयोग सीमा, कूलिंग विधि, आदि।

आपका सबसे तेज डिलीवरी का समय क्या है?

सामान्य परिस्थितियों में, हम ग्राहक पूछताछ को स्वीकार करते हैं, तेल से प्रेरित ट्रांसफार्मर के विशिष्ट मापदंडों को संवाद करते हैं और पुष्टि करते हैं, और वास्तविक उत्पादन समय खरीद मात्रा के अनुसार निर्धारित किया जाता है।

आपकी बिक्री के बाद सेवा कैसी है?

हम 1 साल की वारंटी का समर्थन करते हैं। सामान्य उद्धरण में बिक्री के बाद की सेवा शामिल नहीं है। मुफ्त ऑनलाइन संचार और मार्गदर्शन उपलब्ध हैं।
