SF6 गैस अछूता रिंग मुख्य इकाई

SF6 गैस अछूता रिंग मुख्य इकाई: SF6 गैस का उपयोग चाप बुझाने और इन्सुलेट माध्यम के रूप में किया जाता है; स्विच कैबिनेट एक पूरी तरह से सील, पूरी तरह से अछूता संरचना है; बसबार, स्विच और लाइव पार्ट्स पूरी तरह से एक स्टेनलेस स्टील आवरण में संलग्न हैं। गुहा SF6 गैस से भरा है, और सुरक्षा स्तर IP67 तक पहुंचता है; संपूर्ण स्विचगियर बाहरी पर्यावरणीय परिस्थितियों से पूरी तरह से अप्रभावित है, और स्विच का सामान्य संचालन चरम मामलों (जैसे कि अल्पकालिक पानी विसर्जन) में भी सुनिश्चित किया जा सकता है, और उत्पाद जीवन के लिए रखरखाव से मुक्त है। स्विच कैबिनेट में एक पूर्ण "पांच-प्रूफ" इंटरलॉकिंग डिवाइस है, जो अनुचित मानव संचालन के कारण होने वाले कर्मियों और उपकरणों की विफलताओं को पूरी तरह से समाप्त कर देता है। सभी स्विच अलमारियाँ में विश्वसनीय और सुरक्षित दबाव राहत चैनल हैं, जो चरम मामलों में भी ऑपरेटरों की व्यक्तिगत सुरक्षा सुनिश्चित कर सकते हैं। स्विच कैबिनेट को दो प्रकारों में विभाजित किया गया है: फिक्स्ड यूनिट संयोजन और एक्सपेंडेबल यूनिट संयोजन। स्विच कैबिनेट आमतौर पर प्रवेश करता है और सामने से बाहर निकलता है, और विभिन्न स्थापना पदों के अनुसार साइड आउटलेट या साइड विस्तार का भी एहसास कर सकता है; कैबिनेट आकार में छोटा है और स्थापित करने में आसान है, जो छोटे स्थान और कठोर वातावरण वाले स्थानों में उपयोग के लिए उपयुक्त हो सकता है; स्विच कैबिनेट को उपयोगकर्ताओं की विभिन्न आवश्यकताओं के अनुसार विद्युत, रिमोट कंट्रोल और निगरानी उपकरणों से लैस किया जा सकता है।

GB/T3804 3.6KV ~ 40.5kV उच्च वोल्टेज एसी लोड स्विच

GB/T1984 उच्च वोल्टेज एसी सर्किट ब्रेकर

GB/T16926 उच्च वोल्टेज एसी लोड स्विच-फ्यूज संयोजन डिवाइस

GB/T1985 उच्च वोल्टेज एसी डिस्कनेक्टर और अर्थिंग स्विच

GB/T3906 3.6KV ~ 40.5kV AC धातु-संलग्न स्विचगियर और नियंत्रण उपकरण

GB/T11022 उच्च वोल्टेज स्विचगियर और नियंत्रण उपकरण मानकों के लिए सामान्य तकनीकी आवश्यकताएं

GB/T4208 संलग्नक संरक्षण ग्रेड (IP कोड)

DL/T404 3.6KV ~ 40.5kV AC धातु-संलग्न स्विचगियर और नियंत्रण उपकरण

GB/T311.1 इन्सुलेशन समन्वय भाग 1: परिभाषा, सिद्धांत और योजना

12KV रिंग नेटवर्क कैबिनेट (बॉक्स) मानकीकृत डिजाइन और अनुकूलन योजना (2022 संस्करण)

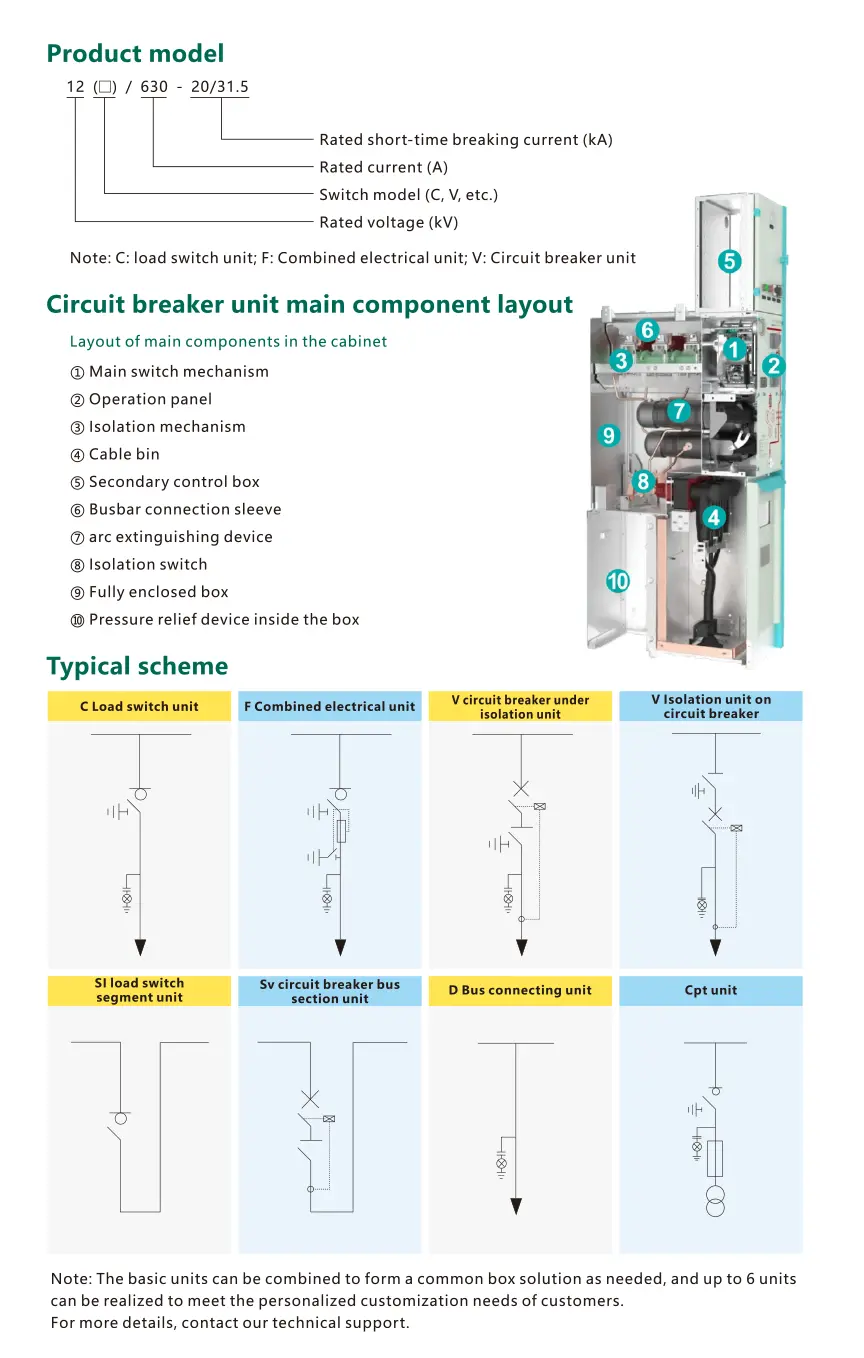

मुख्य तकनीकी पैरामीटर

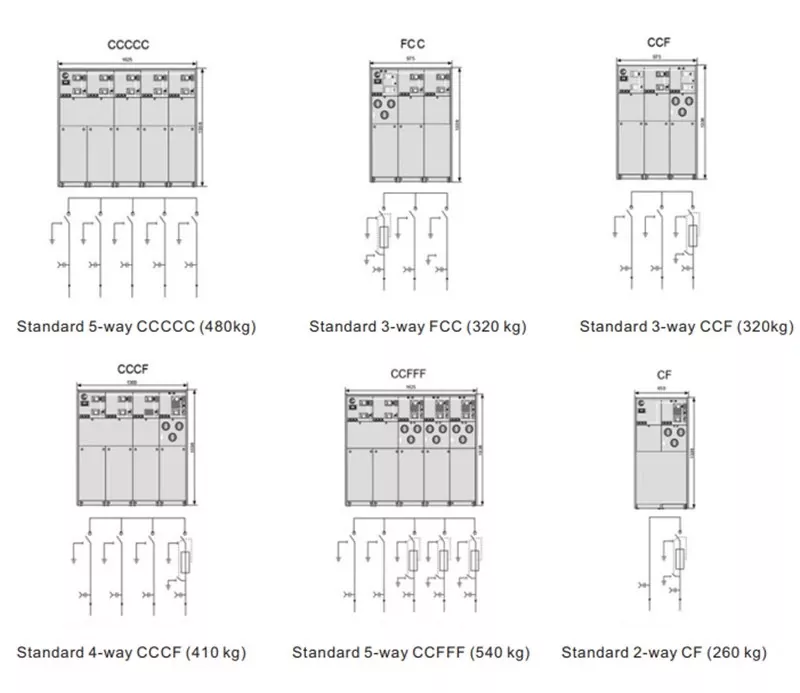

संरचना और बढ़ते आयाम

काम का माहौल:

टिमेट्रिक इलेक्ट्रिक्सफ 6 गैस इंसुलेटेड रिंग मुख्य इकाई उपयोग वातावरण ：

1.Ambient तापमान: -40ºC ~+45; C;

2.relative आर्द्रता: दैनिक का मतलब 95%से अधिक नहीं है, मासिक मतलब 90%से अधिक नहीं है;

3.altitude: 4000m से अधिक नहीं;

4. स्थापना साइट आग, विस्फोटक खतरे, गंभीर प्रदूषण, रासायनिक संक्षारण या गंभीर कंपन से मुक्त होनी चाहिए।

स्विचगियर के लाभ और सुविधाएँ

Timetric Electricsf6 गैस अछूता रिंग मुख्य इकाई में निम्नलिखित पहलू शामिल हैं:

1। सुरक्षित और विश्वसनीय: inflatable कैबिनेट उच्च गुणवत्ता वाले SF6 गैस का उपयोग करता है, जिसमें मजबूत नकारात्मक चार्ज और उत्कृष्ट इन्सुलेशन प्रदर्शन होता है। एक समान विद्युत क्षेत्र में, इन्सुलेशन की ताकत हवा के बारे में 2 से 3 गुना है, और यह गैर विषैले और गंधहीन है। यह गैर-ज्वलनशील भी है, इसमें उत्कृष्ट आर्क बुझाने का प्रदर्शन और कूलिंग प्रदर्शन है, इसलिए लोड स्विच वर्तमान को काटने के बाद आर्क को जल्दी और मज़बूती से बुझा सकता है।

2। छोटा आकार। उत्कृष्ट इन्सुलेशन प्रदर्शन के साथ SF6 गैस का उपयोग प्रदर्शन, सुरक्षा और विश्वसनीयता के आधार पर inflatable कैबिनेट को छोटा, हल्का और अधिक कॉम्पैक्ट बनाता है, जो उपयोगकर्ताओं के लिए बहुत जगह बचाता है।

3। उन्नत और लचीला। Inflatable कैबिनेट अंतरराष्ट्रीय स्तर पर उन्नत डिजाइन अवधारणाओं और उत्पादन परीक्षण विधियों को अपनाता है, जिससे उत्पादों की पूरी श्रृंखला संरचना में सरल, ऑपरेशन में लचीला और इंटरलॉकिंग में विश्वसनीय है। इसके अलावा, यह उन्नत सेंसिंग तकनीक और नवीनतम माइक्रो कंप्यूटर सुरक्षा उपकरणों का उपयोग करता है। विभिन्न उपयोगकर्ता आवश्यकताओं को पूरा करने के लिए विभिन्न प्रकार के तकनीकी समाधान प्रदान किए जा सकते हैं।

4। पूरी तरह से मॉड्यूलर डिजाइन, पूरी तरह से संलग्न संरचना, और व्यापक विस्तार। Inflatable कैबिनेट कॉम्पैक्ट मॉड्यूलर स्विचगियर की एक नई पीढ़ी है। गैस बॉक्स को उच्च गुणवत्ता वाले 3 मिमी स्टेनलेस स्टील प्लेटों से वेल्डेड किया जाता है, और सभी उच्च-वोल्टेज लाइव भागों (जैसे कि वैक्यूम स्विच, लोड स्विच और बसबार) को एसएफ 6 गैस से भरे बॉक्स में सील कर दिया जाता है। उत्पादों की पूरी श्रृंखला में एक मॉड्यूलर संरचना होती है, जैसे कि यूनिट प्रकार और यूनिवर्सल बॉक्स प्रकार। प्रत्येक मॉड्यूल का अपना कार्य और एक अलग धातु शेल होता है, जिसे वसीयत में विस्तारित किया जा सकता है।

5। ऑल-वेदर एडाप्टेबिलिटी। गैस से भरे कैबिनेट एक बंद संरचना को अपनाता है, और प्राथमिक प्रवाहकीय प्रणाली माध्यम के रूप में SF6 के साथ कामकाजी वातावरण से पूरी तरह से स्वतंत्र है, और बाहरी वातावरण (जैसे: संक्षेपण, प्रदूषण, नमक स्प्रे, छोटे जानवरों और रसायनों, आदि) से प्रभावित नहीं है। यह वास्तव में रखरखाव-मुक्त है, विभिन्न कठोर स्थानों के लिए उपयुक्त है, और इसमें मजबूत इंप्रूशन क्षमता है। एयर बॉक्स और फ्यूज बॉक्स IP67 के संरक्षण स्तर तक पहुंच गया है। हमारे उपयोगकर्ताओं को एक विश्वसनीय बिजली आपूर्ति प्रणाली और किफायती संचालन और रखरखाव लागत प्रदान करें।

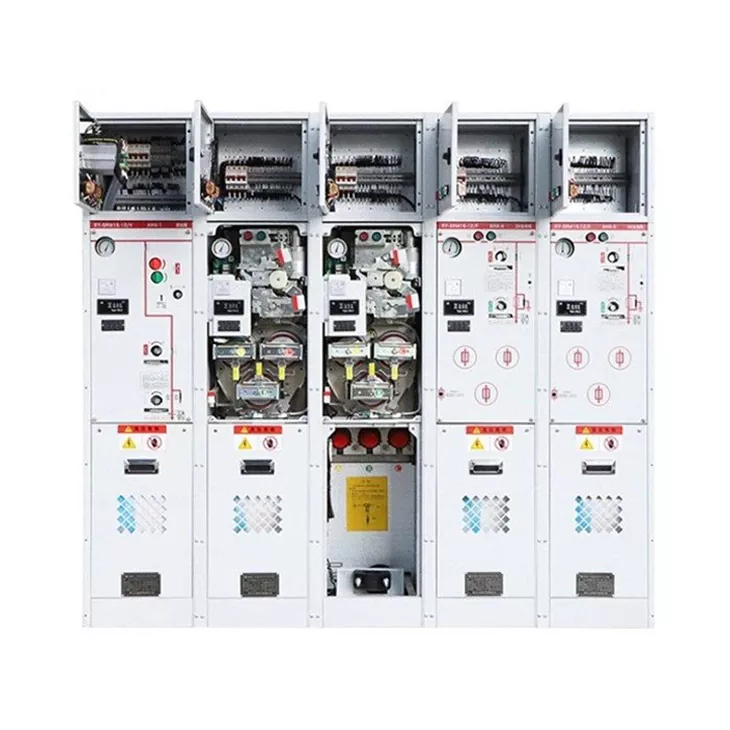

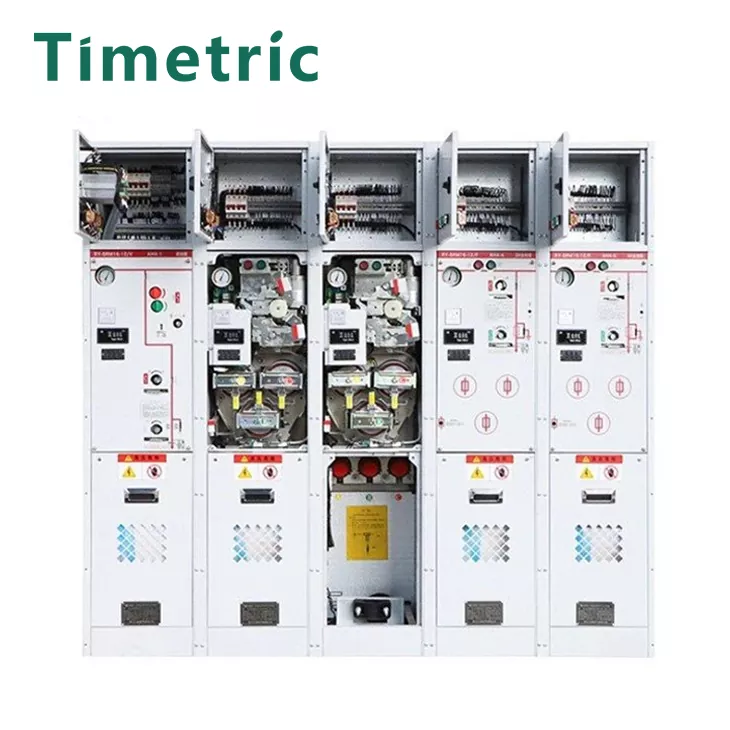

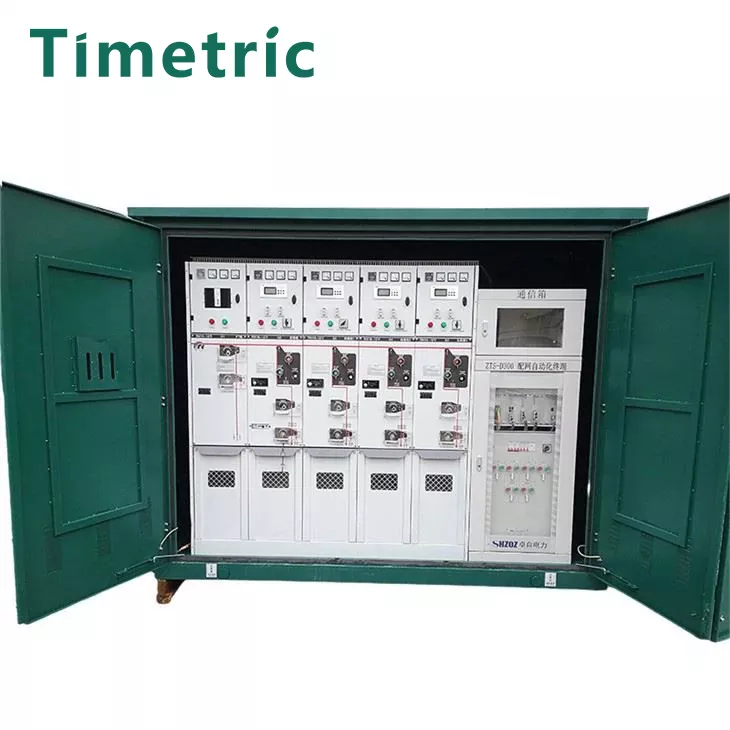

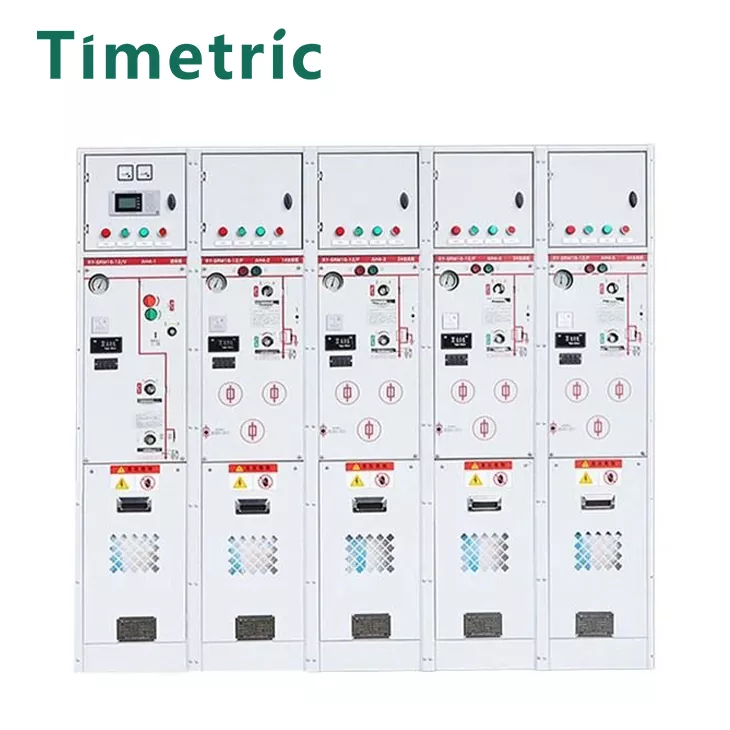

उत्पाद वास्तविक शॉट

उपवास

क्या आपकी कंपनी मेरी आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकती है?

हां, हम ग्राहकों की आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं। सामान्यतया, ग्राहकों को केवल प्रदान करने की आवश्यकता है: सर्किट लेआउट, वोल्टेज, वर्तमान, आदि।

आपका सबसे तेज डिलीवरी का समय क्या है?

आम तौर पर, हम ग्राहक पूछताछ को स्वीकार करते हैं। स्विच कैबिनेट तकनीकी पैरामीटर जुड़े होने के बाद, मूल्य सूची जारी करने और वास्तविक स्थिति के आधार पर उत्पादन और वितरण समय के बारे में ग्राहकों के साथ संवाद करने में 1-2 दिन लगते हैं।

आपकी बिक्री के बाद सेवा कैसी है?

हम 1 साल की वारंटी का समर्थन करते हैं।सामान्य उद्धरण में बिक्री के बाद की सेवा शामिल नहीं है। मुफ्त ऑनलाइन संचार और मार्गदर्शन उपलब्ध हैं।
