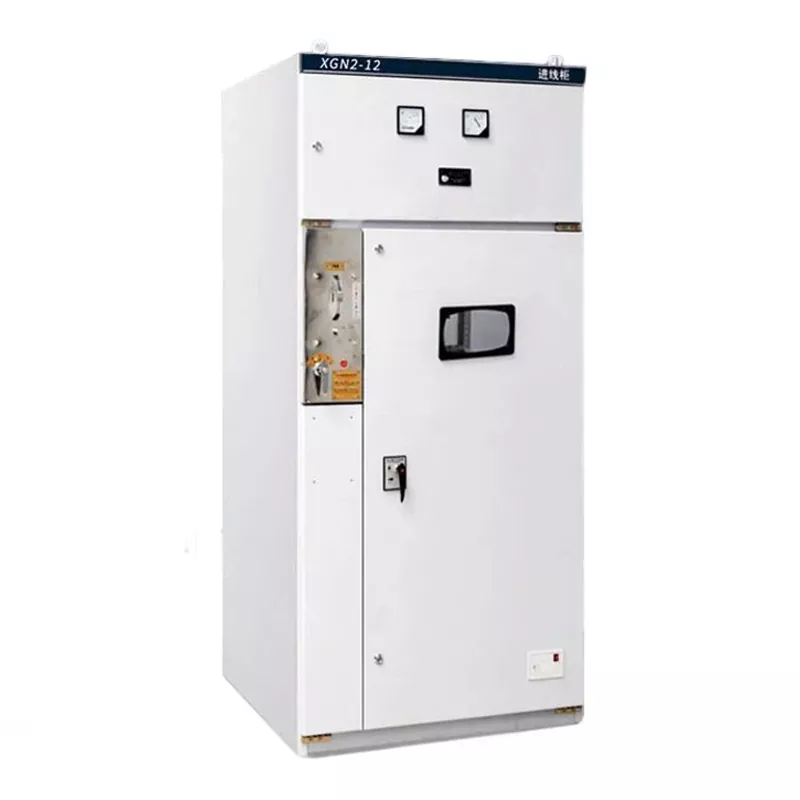

XGN -12 (Z) T630-20 सीरीज़ 10KV सीमा सर्किट ब्रेकर स्विचगियर

Timetric XGN -12 (Z) T630-20 सीरीज़ 10KV बाउंड्री सर्किट ब्रेकर स्विचगियर हमारी कंपनी द्वारा बिजली उद्योग के विकास की प्रवृत्ति और कई वर्षों तक पावर डिस्ट्रीब्यूशन नेटवर्क के डिजाइन और निर्माण के अनुभव के आधार पर हमारी कंपनी द्वारा विकसित एक पर्यावरण के अनुकूल स्विचगियर है, जो मेरे देश के बिजली वितरण नेटवर्क के लिए उत्कृष्ट और पर्यावरण के अनुकूल उत्पादों को प्रदान करता है, और उत्कृष्ट तकनीकों और डिजाइन को संक्रमित करता है। इस उत्पाद में उत्कृष्ट प्रदर्शन जैसे उचित डिजाइन, विश्वसनीय बिजली की आपूर्ति, कॉम्पैक्ट संरचना, सुविधाजनक स्थापना, लचीला संचालन, छोटे आकार और उच्च लागत प्रदर्शन हैं। यह तीन-चरण एसी 50 हर्ट्ज रेटेड वोल्टेज 12KV वितरण प्रणाली के लिए उपयुक्त है; विशेष रूप से छोटे द्वितीयक वितरण स्टेशनों, स्विचगियर, औद्योगिक और खनन उद्यमों, शहरी आवासीय क्षेत्रों, हवाई अड्डों, रेलवे, सुरंगों, उच्च वृद्धि वाले इमारतों और अन्य बिजली प्रणालियों के लिए उपयुक्त इलेक्ट्रिक ऊर्जा प्राप्त करने और वितरित करने के लिए उपयुक्त है। उपयुक्त स्थान: वितरण स्टेशन और बॉक्स-प्रकार के स्विचगियर जैसे लोड केंद्रों जैसे स्मार्ट ग्रिड, शहरी बिजली वितरण, इमारतें, औद्योगिक उद्यम आदि। तकनीकी विशेषताएं: अवधारणा और सोच के संदर्भ में हरे और पर्यावरण के अनुकूल डिजाइन अवधारणा का पालन करना।

जांच भेजें

उत्पाद वर्णन

1. टिमेट्रिक XGN -12 (Z) T630-20 सीरीज़ 10KV बाउंड्री सर्किट ब्रेकर स्विचगियर II और III रिंग मेन यूनिट मुख्य स्विच के रूप में सल्फर हेक्सफ्लोराइड लोड स्विच के साथ रिंग मेन यूनिट की एक नई पीढ़ी है। यह वायु इन्सुलेशन, कॉम्पैक्ट और सरल संरचना, लचीला संचालन, आसान स्थापना को अपनाता है, और इसमें कई इंटरलॉकिंग फ़ंक्शन होते हैं। इसका व्यापक रूप से वितरण नेटवर्क ऑटोमेशन सिस्टम में इलेक्ट्रिक मैकेनिज्म, पीटी, सीटी, यूपीएस, आरटीयू, आदि के साथ आधुनिक सेंसर तकनीक और सुरक्षा रिले के साथ उपयोग किया जा सकता है, यह अपने उन्नत तकनीकी प्रदर्शन और प्रकाश और लचीली विधानसभा योजना के साथ बाजार की बदलती जरूरतों को पूरी तरह से पूरा कर सकता है।

टिमेट्रिक इलेक्ट्रिक XGN -12 (Z) / T630-20 सीरीज़ 10KV बाउंड्री सर्किट ब्रेकर स्विचगियर, बेसिक स्विच यूनिट्स में लोड स्विच कैबिनेट, संयोजन इलेक्ट्रिकल कैबिनेट, सर्किट ब्रेकर कैबिनेट शामिल हैं। लोड स्विच कैबिनेट संयुक्त तीन-स्थिति लोड स्विच से सुसज्जित है; संयोजन विद्युत कैबिनेट लोड स्विच-फ्यूज संयोजन विद्युत कैबिनेट से सुसज्जित है; सर्किट ब्रेकर कैबिनेट विशेष XGN-12/T630-20 वैक्यूम सर्किट ब्रेकर और तीन-स्थिति डिस्कनेक्टर से सुसज्जित है; बहु-कार्यात्मक इकाई कैबिनेट उपरोक्त कार्यात्मक इकाइयों का एक संयोजन है।

टिमेट्रिक इलेक्ट्रिक XGN -12 (Z) / T630-20 सीरीज़ 10KV बाउंड्री सर्किट ब्रेकर स्विचगियर में कार्यात्मक डिब्बे जैसे मुद्रास्फीति इकाई, मैकेनिज्म रूम, केबल रूम, प्रेशर रिलीफ चैनल रूम, इंस्ट्रूमेंट रूम, आदि शामिल हैं, जिनमें से मुद्रास्फीति इकाई मुख्य घटक है।

तीन-स्थिति लोड स्विच में तीन पद हैं: "क्लोजिंग", "ओपनिंग" और "ग्राउंडिंग"। तीनों पदों को एक दूसरे के साथ जोड़ा जाता है। फ़ंक्शन के अनुसार, इसे लोड स्विच और ग्राउंडिंग स्विच में विघटित किया जा सकता है, एक घूर्णन शाफ्ट साझा किया जा सकता है। एक तीन-स्थिति लोड स्विच तीन-स्थिति ऑपरेटिंग तंत्र से सुसज्जित है। लोड स्विच फ़ंक्शन साइड को इलेक्ट्रिक या मैनुअल स्प्रिंग एनर्जी स्टोरेज द्वारा संचालित किया जा सकता है, और बीच में पास होने के बाद वसंत को खोला और बंद किया जा सकता है; ग्राउंडिंग स्विच फ़ंक्शन साइड मैन्युअल रूप से संचालित होता है, और बीच में पास होने के बाद वसंत को खोला और जल्दी से बंद किया जा सकता है।

टिमेट्रिक इलेक्ट्रिक XGN -12 (Z) / T630-20 सीरीज़ 10KV बाउंड्री सर्किट ब्रेकर स्विचगियर (प्रत्येक स्विच, आंतरिक कनेक्टिंग बसबार, फ्यूज ट्यूब के बाहर, आदि) का मुख्य सर्किट SF6 गैस से भरे एक सील बॉक्स में संलग्न है।

जब एक आंतरिक चाप की गलती असामान्य काम की स्थिति या गलतफहमी के कारण होती है, तो फटने वाली डिस्क के विनाश द्वारा गठित चैनल के माध्यम से उत्पन्न होने वाली उच्च दबाव वाली गैस को छुट्टी दे दी जाती है।

अलमारियाँ मदर कपलर के माध्यम से एक प्रभावी प्राथमिक कनेक्शन बनाते हैं, जो पूरी तरह से अछूता और पूरी तरह से सील है।

इनलेट और आउटलेट लाइनें, पीटी, और लाइटनिंग अरेस्टर केबल सामान के माध्यम से एक प्रभावी कनेक्शन बनाते हैं, जो पूरी तरह से अछूता और पूरी तरह से सील होते हैं।

सीटी पूर्ण इन्सुलेशन और पूर्ण सीलिंग सुनिश्चित करने के लिए केबल कोर प्रकार को अपनाता है।

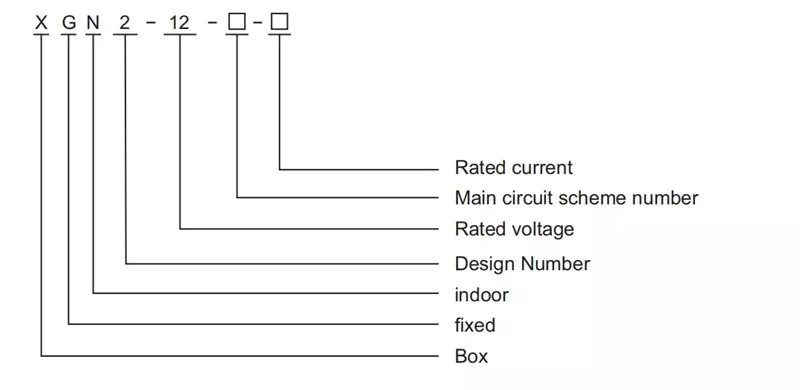

मॉडल विवरण

मुख्य तकनीकी पैरामीटर

परियोजना	इकाई	सी मॉड्यूल	एफ मॉड्यूल	वी मॉड्यूल		सीबी मॉड्यूल
परियोजना	इकाई	लोड स्विच	संयुक्त विद्युत उपकरण	वैक्यूम स्विच	डिस्कनेक्टर/अर्थिंग स्विच	वैक्यूम सर्किट ब्रेकर	डिस्कनेक्टर/अर्थिंग स्विच
रेटेड वोल्टेज	केवी	12/24	12/24	12/24	12/24	12/24	12/24
बिजली की आवृत्ति वोल्टेज का सामना कर रही है	केवी	42/50	42/50	42/50	42/50	42/50	42/50
बिजली आवेग वोल्टेज का सामना करना पड़ता है	केवी	95/125	95/125	95/125	95/125	95/125	95/125
वर्तमान मूल्यांकित	A	630/630	नोट 1)	630/630		1250/630
टूटने की क्षमता
बंद लूप ब्रेकिंग करंट	A	630/630
केबल चार्जिंग ब्रेकिंग करंट	A	135/135
5% रेटेड सक्रिय लोड ब्रेकिंग करंट	A	31.5-
ग्राउंड फॉल्ट ब्रेकिंग करंट	A	200/150
ग्राउंड फॉल्ट के दौरान केबल चार्जिंग की वर्तमान को तोड़ना	A	115/87
शॉर्ट सर्किट ब्रेकिंग करंट	k		नोट 2)	20/16		25/20
समापन क्षमता	KA	63/52.5	नोट 2)	50/40	50/40	63/50	63/50
वर्तमान 2 सेकंड का सामना करना पड़ता है	k	25/-
वर्तमान 3 सेकंड का सामना करना पड़ता है	k	-/इक्कीस		20/16	20/16	25/20	25/20
यांत्रिक जीवन	दूसरे दर्जे का	5000	3000	5000	2000	5000	5000

संरचना और बढ़ते आयाम

काम का माहौल:

टिमेट्रिक इलेक्ट्रिकएक्सजीएन -12 (जेड) / टी 630-20 सीरीज 10KV बाउंड्री सर्किट ब्रेकर स्विचगियर उपयोग वातावरण ：

◆ परिवेशी वायु तापमान: ऊपरी सीमा + 40 ℃, निचली सीमा -40 ℃

◆ आर्द्रता: दैनिक औसत सापेक्ष आर्द्रता 95%से अधिक नहीं है; मासिक औसत 90%से अधिक नहीं है।

◆ जल वाष्प दबाव: दैनिक औसत 2.2kpa से अधिक नहीं है; मासिक औसत 1.8kpa से अधिक नहीं है;

◆ ऊंचाई 2000 मीटर से अधिक नहीं है।

◆ आसपास की हवा स्पष्ट रूप से धूल, धुएं, संक्षारक और ज्वलनशील गैसों, भाप या नमक की धुंध से प्रदूषित नहीं है।

◆ द्वितीयक प्रणाली में प्रेरित विद्युत चुम्बकीय हस्तक्षेप का आयाम 1.6kv.6 से अधिक नहीं है। कोई आग, विस्फोट का खतरा, गंभीर प्रदूषण, रासायनिक संक्षारण और गंभीर कंपन नहीं है।

7। विशेष कार्य स्थितियों, जब निर्दिष्ट शर्तों से अधिक सामान्य पर्यावरणीय परिस्थितियों में उपयोग किया जाता है, तो उपयोगकर्ता और निर्माता द्वारा बातचीत की जाएगी।

स्विचगियर के लाभ और सुविधाएँ

टिमेट्रिक इलेक्ट्रिक टिमेट्रिक इलेक्ट्रिकएक्सजीएन -12 (Z) / T630-20 सीरीज़ 10KV बाउंड्री सर्किट ब्रेकर स्विचगियरिनक्लूड निम्नलिखित पहलुओं:

1। मॉड्यूलर डिजाइन, विस्तार करने के लिए आसान।

2। स्टेनलेस स्टील शीट लेजर वेल्डिंग सील गैस कक्ष।

3। प्लग-इन सॉलिड इंसुलेटेड बसबार कपलर का उपयोग अलमारियाँ के बीच किया जाता है, और स्विच कैबिनेट का विस्तार होने पर SF6 गैस ऑपरेशन शामिल नहीं होता है।

4। इनर शंकु या बाहरी शंकु केबल प्लग-इन, सरल और तेज स्थापना।

5। गैस भरने वाली इकाई में सभी इलेक्ट्रोड आर्क इलेक्ट्रोड हैं।

6। गैस घनत्व रिले ऑनलाइन निगरानी।

7। इसमें एक विश्वसनीय दबाव रिलीज़ डिवाइस और रिलीज़ चैनल है।

8। एकल कैबिनेट या कॉमन बॉक्स यूनिट संयोजन कैबिनेट प्रदान किया जा सकता है।

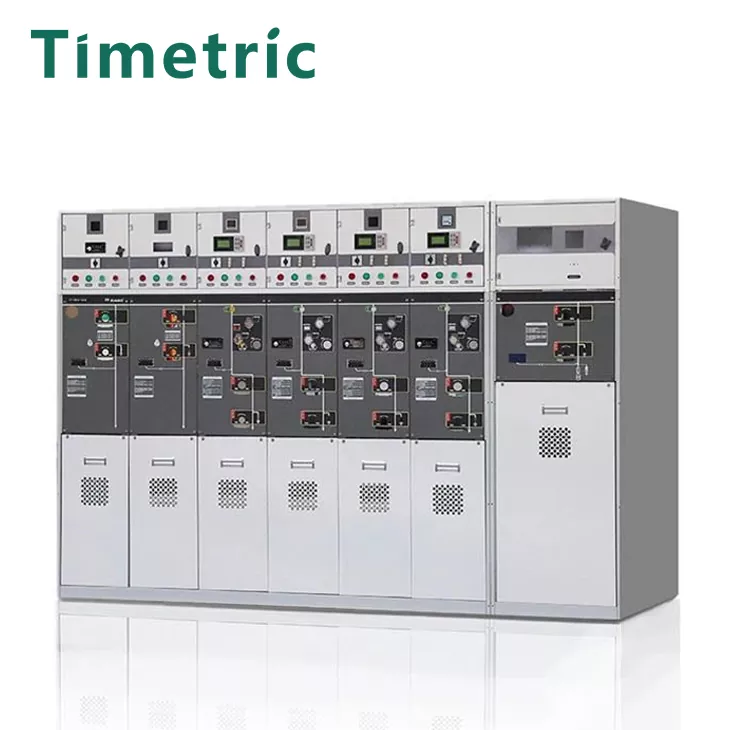

उत्पाद वास्तविक शॉट

उपवास

क्या आपकी कंपनी मेरी आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकती है?

हां, हम ग्राहकों की आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं। सामान्यतया, ग्राहकों को केवल प्रदान करने की आवश्यकता है: सर्किट लेआउट, वोल्टेज, वर्तमान, आदि।

आपका सबसे तेज डिलीवरी का समय क्या है?

आम तौर पर, हम ग्राहक पूछताछ को स्वीकार करते हैं। स्विच कैबिनेट तकनीकी पैरामीटर जुड़े होने के बाद, मूल्य सूची जारी करने और वास्तविक स्थिति के आधार पर उत्पादन और वितरण समय के बारे में ग्राहकों के साथ संवाद करने में 1-2 दिन लगते हैं।

आपकी बिक्री के बाद सेवा कैसी है?

हम 1 साल की वारंटी का समर्थन करते हैं। सामान्य उद्धरण में बिक्री के बाद की सेवा शामिल नहीं है। मुफ्त ऑनलाइन संचार और मार्गदर्शन उपलब्ध हैं।
