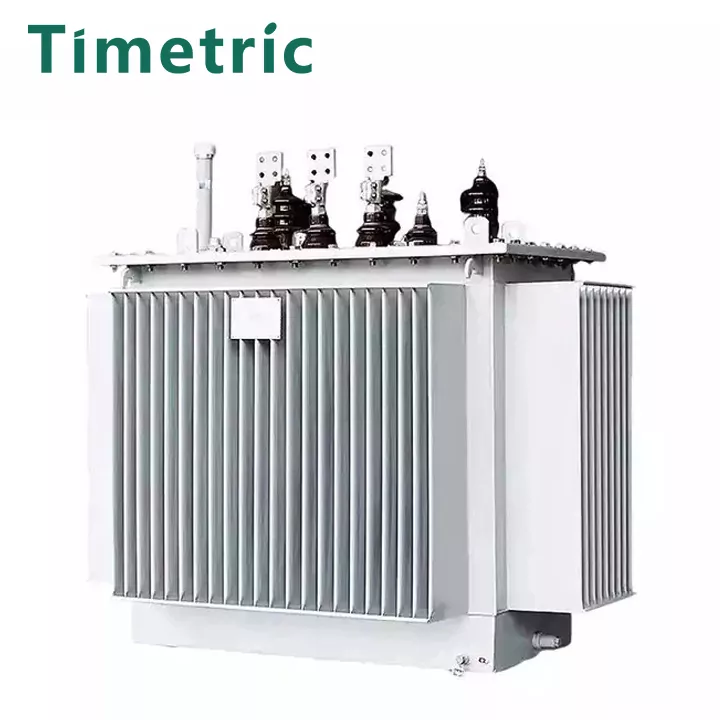

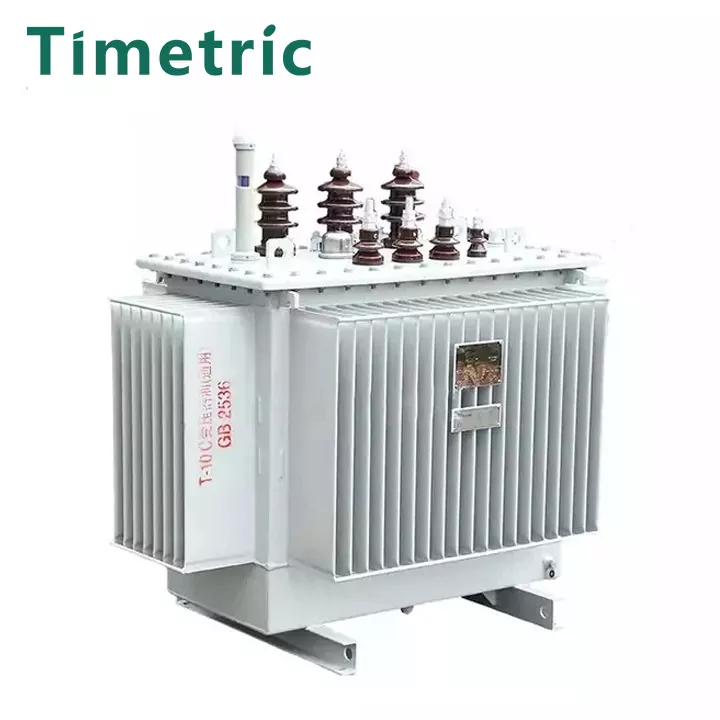

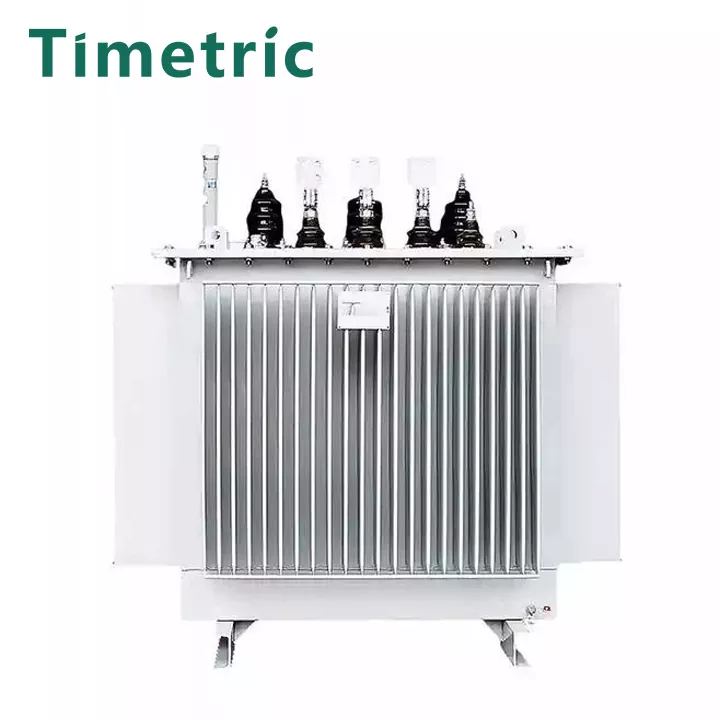

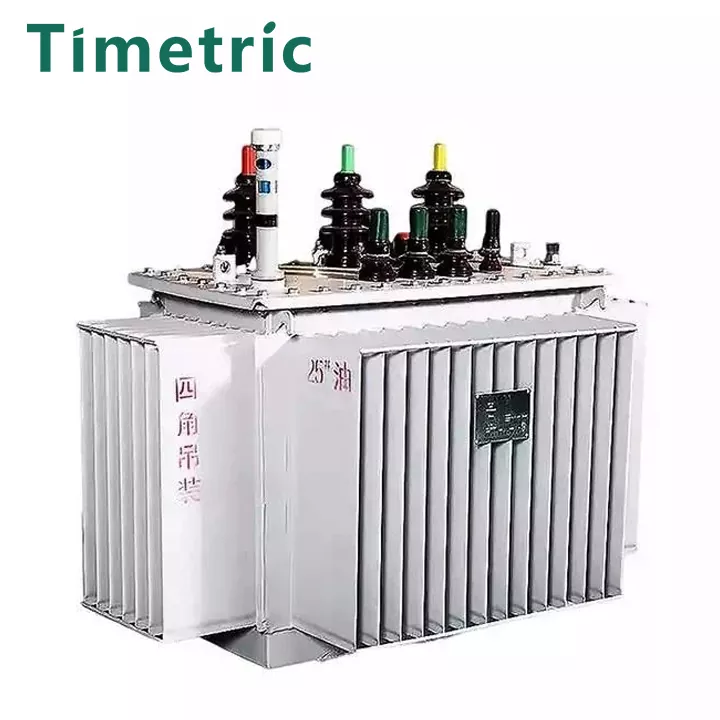

10kV तेल डूबे बिजली वितरण ट्रांसफार्मर

टिमेट्रिक इलेक्ट्रिक 10KV तेल विसर्जित बिजली वितरण ट्रांसफार्मर औद्योगिक और खनन उद्यमों और नागरिक भवनों की बिजली आपूर्ति और वितरण प्रणाली में महत्वपूर्ण उपकरणों में से एक है। यह उपयोगकर्ताओं द्वारा उपयोग किए जाने वाले 230/400V बस वोल्टेज में 10 (6) केवी या 35 केवी नेटवर्क वोल्टेज को कम करता है। इस प्रकार का उत्पाद एसी 50 (60) हर्ट्ज के लिए उपयुक्त है, तीन-चरण अधिकतम रेटेड क्षमता 2500kva (एकल-चरण अधिकतम रेटेड क्षमता 833KVA, एकल-चरण ट्रांसफार्मर को आमतौर पर अनुशंसित नहीं किया जाता है), घर के अंदर (बाहर) का उपयोग किया जा सकता है, जब क्षमता 315kva और नीचे होती है, तो उच्च तापमान कम नहीं होता है। उच्चतम वार्षिक औसत तापमान 20 ℃ है, सापेक्ष आर्द्रता 90% (परिवेश तापमान 25 ℃) से अधिक नहीं है, और ऊंचाई 1000 मीटर से अधिक नहीं है। यदि यह उपयोग की उपरोक्त शर्तों को पूरा नहीं करता है, तो इसे GB6450-86 के प्रासंगिक प्रावधानों के अनुसार उचित रूप से समायोजित किया जाना चाहिए।

इसे तीन-चरण ट्रांसफॉर्मर और सिंगल-फेज ट्रांसफार्मर में विभाजित किया जा सकता है। तीन-चरण पावर सिस्टम में, तीन-चरण ट्रांसफार्मर का उपयोग आम तौर पर किया जाता है। जब क्षमता बहुत बड़ी होती है और परिवहन की स्थिति से सीमित होती है, तो तीन-चरण पावर सिस्टम में ट्रांसफार्मर समूह बनाने के लिए तीन एकल-चरण ट्रांसफार्मर का भी उपयोग किया जा सकता है।

घुमावदार भेद:

इसे टू-वाइंडिंग ट्रांसफॉर्मर और थ्री-वाइंडिंग ट्रांसफार्मर में विभाजित किया जा सकता है। सामान्य ट्रांसफॉर्मर दो-घुमावदार ट्रांसफार्मर हैं, अर्थात्, आयरन कोर पर दो वाइंडिंग हैं, एक प्राथमिक घुमावदार है और दूसरा माध्यमिक घुमावदार है। तीन-घुमावदार ट्रांसफार्मर एक बड़ी क्षमता (5600 केवीए से ऊपर) के साथ एक ट्रांसफार्मर है और इसका उपयोग तीन अलग-अलग वोल्टेज ट्रांसमिशन लाइनों को जोड़ने के लिए किया जाता है। विशेष मामलों में, अधिक वाइंडिंग के साथ सैटन ट्रांसफॉर्मर का भी उपयोग किया जाता है।

पैरामीटर तालिका

काम का माहौल:

टिमेट्रिक इलेक्ट्रिक:

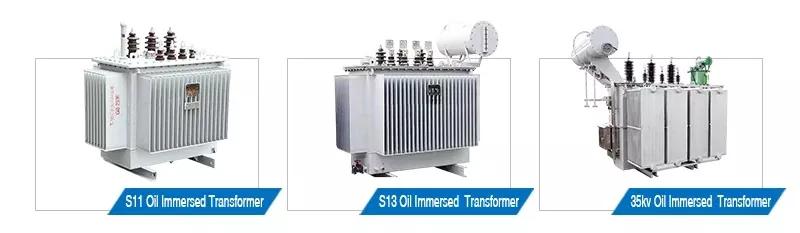

सामान्य मध्यम परिस्थितियों में, तेल से प्रभावित ट्रांसफॉर्मर या ड्राई-टाइप ट्रांसफार्मर का चयन किया जा सकता है, जैसे कि औद्योगिक और खनन उद्यम, कृषि स्वतंत्र या संलग्न सबस्टेशन, सामुदायिक स्वतंत्र सबस्टेशन, आदि। उपलब्ध ट्रांसफार्मर S8, S9, S10, SC (B) 9, SC (B) 10, आदि हैं।

तापमान वातावरण

① 220 पर दीर्घकालिक स्थिरता

350 ℃ पर अल्पकालिक संचालन का सामना करना पड़ा

③ तापमान और आर्द्रता की एक विस्तृत श्रृंखला पर स्थिर प्रदर्शन

④will 250 ℃ पर पिघलना, प्रवाह या समर्थन दहन नहीं करना है

750 ℃ ​​पर विषाक्त या संक्षारक गैसों को जारी नहीं किया

बिजली भार

1) वितरण ट्रांसफार्मर की क्षमता को गणना किए गए लोड (आमतौर पर फायर लोड को छोड़कर) की गणना करने के लिए विभिन्न विद्युत उपकरणों की सुविधा क्षमता के साथ जोड़ा जाना चाहिए। मुआवजा स्पष्ट क्षमता ट्रांसफार्मर की क्षमता और संख्या का चयन करने का आधार है। एक सामान्य ट्रांसफार्मर की लोड दर लगभग 85%है। यह विधि अपेक्षाकृत सरल है और इसका उपयोग क्षमता का अनुमान लगाने के लिए किया जा सकता है।

2) GB/T17468-1998 "पावर ट्रांसफार्मर के चयन के लिए दिशानिर्देश" की सिफारिश करते हैं कि वितरण ट्रांसफार्मर की क्षमता को GB/T15164-94 "तेल-इमर्स्ड पावर ट्रांसफार्मर के लिए लोड दिशानिर्देशों के आधार पर निर्धारित किया जाना चाहिए" या GB/T17211-1998 "सूखी-टाइप पावर ट्रांसफार्मर के लिए लोड गाइडलाइन" और कैलकुलेटेड लोड्स। उपरोक्त दो दिशानिर्देश वितरण ट्रांसफार्मर की क्षमता निर्धारित करने के लिए कंप्यूटर प्रोग्राम और सामान्य चक्र लोड आरेख प्रदान करते हैं।

ट्रांसफार्मर की विशेषताएं और फायदे

सुविधाएँ और लाभ:

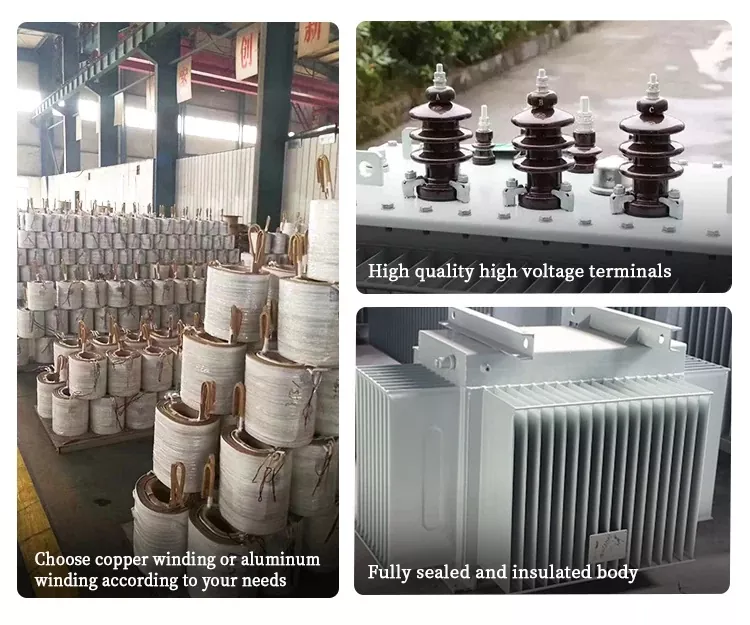

एक। 10kV तेल डूबे बिजली वितरण ट्रांसफार्मर कम-वोल्टेज वाइंडिंग आम तौर पर शाफ्ट के चारों ओर तांबे के पन्नी के साथ एक बेलनाकार संरचना को अपनाते हैं, तांबे के कंडक्टर का उपयोग करके छोटी क्षमता को छोड़कर; उच्च-वोल्टेज वाइंडिंग एक बहु-परत बेलनाकार संरचना को अपनाते हैं, ताकि घुमावदार का एम्पीयर-टर्न वितरण संतुलित हो, रिसाव चुंबकीय क्षेत्र छोटा है, यांत्रिक शक्ति अधिक है, और शॉर्ट-सर्किट प्रतिरोध मजबूत है।

बी। कोर और वाइंडिंग प्रत्येक को तेज कर रहे हैं। डिवाइस की ऊंचाई और कम-वोल्टेज लीड जैसे बन्धन भागों को स्व-लॉकिंग एंटी-लोसिंग नट्स से सुसज्जित किया जाता है। गैर-लटकने वाले कोर संरचना को अपनाया जाता है, जो परिवहन के कंपन का सामना कर सकता है।

सी। कॉइल और कोर वैक्यूम सूखे होते हैं, और ट्रांसफार्मर तेल ट्रांसफार्मर के अंदर नमी को कम करने के लिए वैक्यूम ऑयल निस्पंदन और तेल इंजेक्शन प्रक्रियाओं को अपनाता है।

डी। तेल टैंक नालीदार चादरें अपनाता है, जिसमें तापमान परिवर्तन के कारण तेल की मात्रा परिवर्तन की भरपाई के लिए एक सांस लेने का कार्य होता है। इसलिए, इस उत्पाद में कोई तेल भंडारण कैबिनेट नहीं है, जो स्पष्ट रूप से ट्रांसफार्मर की ऊंचाई को कम करता है।

ई। चूंकि नालीदार शीट तेल भंडारण कैबिनेट की जगह लेती है, इसलिए ट्रांसफार्मर तेल बाहरी दुनिया से अलग हो जाता है, जो प्रभावी रूप से ऑक्सीजन और नमी के प्रवेश को रोकता है और इन्सुलेशन प्रदर्शन की गिरावट का कारण बनता है।

एफ। उपरोक्त पांच प्रदर्शन बिंदुओं के आधार पर, यह सुनिश्चित किया जाता है कि तेल से प्रेरित ट्रांसफार्मर को सामान्य संचालन के दौरान तेल बदलने की आवश्यकता नहीं है, जो ट्रांसफार्मर की रखरखाव लागत को बहुत कम कर देता है और ट्रांसफार्मर के सेवा जीवन को बढ़ाता है।

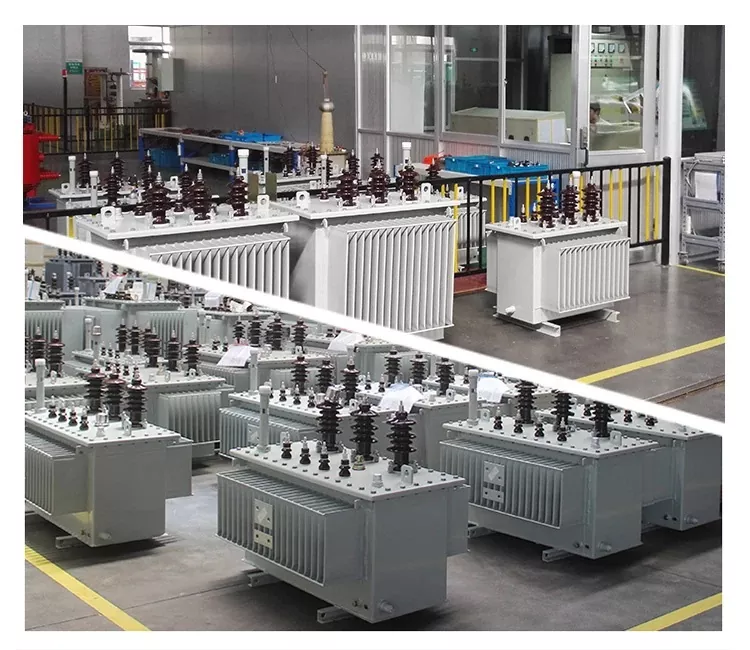

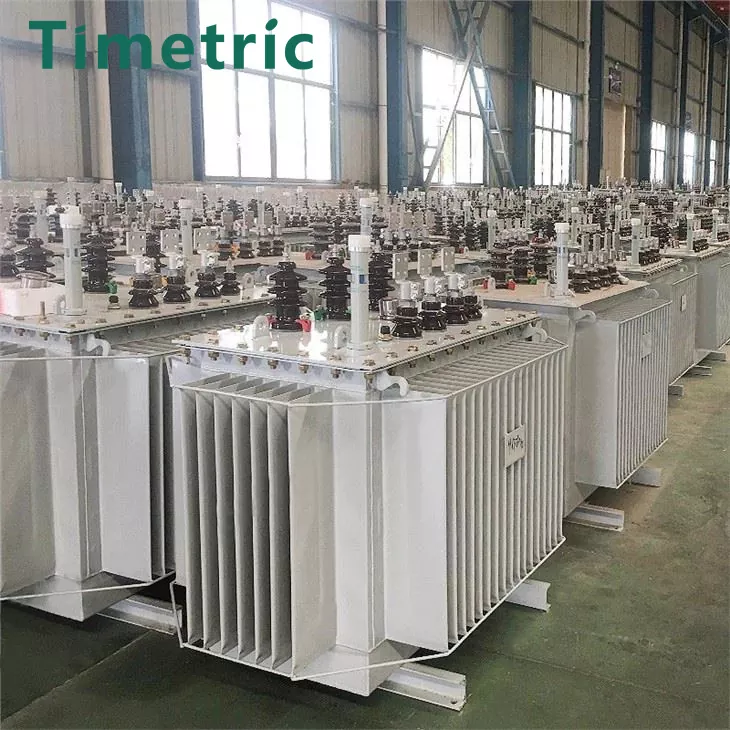

उत्पाद वास्तविक शॉट

उपवास

क्या आपकी कंपनी अनुकूलित 10kV तेल डूबे बिजली वितरण ट्रांसफार्मर प्रदान कर सकती है?

बेशक, कृपया तेल से प्रेरित ट्रांसफार्मर की सभी आवश्यकताओं को यथासंभव प्रदान करें, जैसे: वोल्टेज, क्षमता, वोल्टेज अनुपात, आवृत्ति, उत्पाद अनुप्रयोग सीमा, कूलिंग विधि, आदि।

आपका सबसे तेज डिलीवरी का समय क्या है?

सामान्य परिस्थितियों में, हम ग्राहक पूछताछ को स्वीकार करते हैं, तेल से प्रेरित ट्रांसफार्मर के विशिष्ट मापदंडों को संवाद करते हैं और पुष्टि करते हैं, और वास्तविक उत्पादन समय खरीद मात्रा के अनुसार निर्धारित किया जाता है।

आपकी बिक्री के बाद सेवा कैसी है?

हम 1 साल की वारंटी का समर्थन करते हैं। सामान्य उद्धरण में बिक्री के बाद की सेवा शामिल नहीं है। मुफ्त ऑनलाइन संचार और मार्गदर्शन उपलब्ध हैं।
