उच्च वोल्टेज पावर ट्रांसफार्मर

टिमेट्रिक इलेक्ट्रिक द्वारा निर्मित उच्च वोल्टेज पावर ट्रांसफार्मर एक ऐसा उपकरण है जिसका उपयोग एसी वोल्टेज (वर्तमान) के एक निश्चित मूल्य को एक ही आवृत्ति के साथ वोल्टेज (वर्तमान) के कई अलग -अलग मूल्यों में बदलने के लिए किया जाता है। जब एसी प्राथमिक घुमावदार से गुजरता है, तो एक वैकल्पिक चुंबकीय प्रवाह उत्पन्न होता है। वैकल्पिक चुंबकीय प्रवाह लोहे के कोर के चुंबकीय चालन के माध्यम से द्वितीयक घुमावदार में एक एसी इलेक्ट्रोमोटिव बल को प्रेरित करता है। द्वितीयक प्रेरित इलेक्ट्रोमोटिव बल का स्तर प्राथमिक और माध्यमिक वाइंडिंग के मोड़ की संख्या से संबंधित है, अर्थात, वोल्टेज मोड़ की संख्या के लिए आनुपातिक है। मुख्य कार्य विद्युत ऊर्जा को प्रसारित करना है, इसलिए रेटेड क्षमता इसका मुख्य पैरामीटर है। रेटेड क्षमता एक पारंपरिक मूल्य है जो शक्ति का प्रतिनिधित्व करता है। यह केवीए या एमवीए में व्यक्त की गई प्रेषित विद्युत ऊर्जा के आकार का एक लक्षण वर्णन है। जब रेटेड वोल्टेज को ट्रांसफार्मर पर लागू किया जाता है, तो इसका उपयोग रेटेड करंट को निर्धारित करने के लिए किया जाता है जो निर्दिष्ट परिस्थितियों में तापमान वृद्धि सीमा से अधिक नहीं होता है। अधिक ऊर्जा-बचत पावर ट्रांसफार्मर अनाकार मिश्र धातु कोर वितरण ट्रांसफार्मर है, जिसका सबसे बड़ा लाभ यह है कि नो-लोड हानि मूल्य बेहद कम है। क्या अंत में नो-लोड लॉस वैल्यू की गारंटी दी जा सकती है, पूरी डिजाइन प्रक्रिया में विचार किए जाने वाले कोर मुद्दा है। उत्पाद संरचना की व्यवस्था करते समय, यह विचार करने के अलावा कि अनाकार मिश्र धातु कोर स्वयं बाहरी बलों से प्रभावित नहीं होता है, गणना के दौरान अनाकार मिश्र धातु के विशिष्ट मापदंडों को भी सटीक और यथोचित रूप से चुना जाना चाहिए।

मुख्य तकनीकी पैरामीटर

काम का माहौल:

टिमेट्रिक इलेक्ट्रिक हाई वोल्टेज पावर ट्रांसफार्मर का उपयोग वातावरण:

‌1। तापमान आवश्यकताएँ: उच्च-वोल्टेज ट्रांसफार्मर के ऑपरेटिंग तापमान का इसके प्रदर्शन पर सीधा प्रभाव पड़ता है। सामान्यतया, ट्रांसफार्मर का परिवेश तापमान -30 ° C और 40 ° C के बीच होना चाहिए। इस सीमा से अधिक ट्रांसफार्मर के सामान्य संचालन को प्रभावित करेगा, विशेष रूप से ठंड या गर्म वातावरण में, ट्रांसफार्मर की इन्सुलेशन सामग्री और शीतलन प्रणाली प्रभावित हो सकती है, जिसके परिणामस्वरूप उपकरण क्षति या अस्थिर संचालन हो सकता है। इसके अलावा, शुष्क-प्रकार के ट्रांसफार्मर की तापमान सीमा को भी नोट किया जाना चाहिए। एफ-क्लास इन्सुलेशन सामग्री का उपयोग करके ट्रांसफार्मर का अधिकतम स्वीकार्य तापमान 155 डिग्री सेल्सियस है, और एच-क्लास इन्सुलेशन सामग्री का उपयोग करके ट्रांसफार्मर का अधिकतम स्वीकार्य तापमान 180 ° C‌ है।

2। आर्द्रता आवश्यकताएँ: ट्रांसफार्मर की परिवेश आर्द्रता भी एक महत्वपूर्ण कारक है। एक उच्च आर्द्रता वातावरण आसानी से उपकरणों की सतह और आंतरिक इन्सुलेशन सामग्री पर नमी का कारण बन सकता है, जिससे इन्सुलेशन प्रदर्शन को कम किया जा सकता है और उपकरणों की विफलता दर बढ़ जाती है। इसलिए, ट्रांसफार्मर की परिवेश आर्द्रता को आमतौर पर 85%से नीचे नियंत्रित किया जाना चाहिए।

3। ऊंचाई की आवश्यकताएँ: ऊंचाई ट्रांसफार्मर के संचालन को भी प्रभावित करती है। सामान्यतया, जब ऊंचाई 1,000 मीटर से अधिक हो जाती है, तो हवा के दबाव में कमी के कारण इन्सुलेशन प्रदर्शन कम हो जाएगा, और ट्रांसफार्मर के डिजाइन और सामग्री चयन को इसके सामान्य संचालन को सुनिश्चित करने के लिए तदनुसार समायोजित करने की आवश्यकता है। 4। वायु गुणवत्ता की आवश्यकताएं: ट्रांसफार्मर की परिवेशी वायु गुणवत्ता भी हानिकारक गैसों, धूल आदि द्वारा उपकरणों के कटाव और प्रदूषण से बचने के लिए अच्छी होनी चाहिए।

5। अन्य पर्यावरणीय कारक: ट्रांसफार्मर को स्पष्ट झटकों या प्रभाव कंपन के बिना एक स्थान पर स्थापित किया जाना चाहिए, और उस माध्यम में कोई गैस और धूल नहीं होनी चाहिए जो धातु को खारिज करने और इन्सुलेशन को नुकसान पहुंचाने के लिए पर्याप्त है। इसके अलावा, ट्रांसफार्मर को उपकरणों की सुरक्षा और बाहरी कारकों के प्रभाव को कम करने के लिए लाइटनिंग प्रोटेक्शन, फायर प्रोटेक्शन, एंटी-थेफ्ट और अन्य सुरक्षात्मक उपायों से भी लैस होना चाहिए।

ट्रांसफार्मर की विशेषताएं और फायदे

पावर ट्रांसफार्मर पावर ट्रांसमिशन और पावर सिस्टम में वितरण के लिए मुख्य उपकरण हैं। पावर ट्रांसफार्मर मुख्य रूप से पावर ग्रिड के उच्च वोल्टेज को 6000 वोल्ट (वी) या 380 वोल्ट (वी) के वोल्टेज तक कम करते हैं, जिनका उपयोग सीधे विद्युत उपकरणों को बिजली की आपूर्ति के लिए किया जा सकता है।

यदि ट्रांसफार्मर के अंदर एक अधिभार या शॉर्ट सर्किट होता है, तो उच्च तापमान या इलेक्ट्रिक स्पार्क्स के कारण इन्सुलेट सामग्री या इन्सुलेटिंग तेल का विघटन, विस्तार और यहां तक ​​कि गैसीकरण भी होगा, जिससे ट्रांसफार्मर के आंतरिक दबाव में तेजी से वृद्धि हो सकती है, जिससे ट्रांसफार्मर शेल को विस्फोट हो सकता है, जिससे तेल का प्रवाह हो सकता है और तेल का प्रवाह आगे बढ़ जाएगा।

ऑपरेशन के दौरान, आग और विस्फोट की रोकथाम पर ध्यान दिया जाना चाहिए:

(1) ओवरलोड ऑपरेशन न करें: दीर्घकालिक अधिभार संचालन से कॉइल को गर्म करने का कारण होगा, धीरे-धीरे उम्र के लिए इन्सुलेशन, और एक शॉर्ट सर्किट का कारण होगा।

(2) नियमित रूप से इंसुलेटिंग तेल की गुणवत्ता की जांच करें: तेल की गुणवत्ता का नियमित रूप से परीक्षण किया जाना चाहिए, और अयोग्य तेल को समय में बदल दिया जाना चाहिए, या अन्य उपायों को लिया जाना चाहिए।

(3) उम्र बढ़ने और क्षति से ट्रांसफार्मर कोर इन्सुलेशन को रोकें। कोर की लंबी अवधि के हीटिंग से इन्सुलेशन उम्र बढ़ने का कारण बनता है।

(4) लापरवाह रखरखाव के कारण इन्सुलेशन को क्षतिग्रस्त होने से रोकें। यदि खरोंच या क्षति पाई जाती है, तो उन्हें समय में संभाला जाना चाहिए।

(५) सुनिश्चित करें कि तारों के अच्छे संपर्क में हैं। खराब संपर्क स्थानीय ओवरहीटिंग का कारण होगा।

(6) लाइटनिंग स्ट्राइक को रोकें, क्योंकि इन्सुलेशन टूटने के कारण ट्रांसफार्मर जल सकता है।

(7) शॉर्ट-सर्किट प्रोटेक्शन: यदि ट्रांसफार्मर कॉइल या लोड में शॉर्ट सर्किट होता है, तो ट्रांसफॉर्मर जलता हो सकता है यदि सुरक्षा प्रणाली विफल हो जाती है या सुरक्षा सेटिंग बहुत बड़ी होती है। इसलिए, विश्वसनीय शॉर्ट-सर्किट सुरक्षा स्थापित की जानी चाहिए।

(() अच्छी ग्राउंडिंग सुरक्षा।

(9) वेंटिलेशन और कूलिंग: यदि ट्रांसफार्मर कॉइल वायर क्लास ए इन्सुलेशन है, तो इसका इन्सुलेशन मुख्य रूप से पेपर और कॉटन यार्न है। तापमान में हर 8 ° C की वृद्धि के लिए इन्सुलेशन जीवन लगभग आधे से कम हो जाएगा। ट्रांसफार्मर 90 डिग्री सेल्सियस से नीचे एक सामान्य तापमान पर संचालित होता है और लगभग 20 वर्षों का जीवन होता है। यदि तापमान 105 डिग्री सेल्सियस तक बढ़ जाता है, तो जीवन 7 साल है। जब ट्रांसफार्मर ऑपरेशन में होता है, तो अच्छे वेंटिलेशन और कूलिंग को बनाए रखा जाना चाहिए।

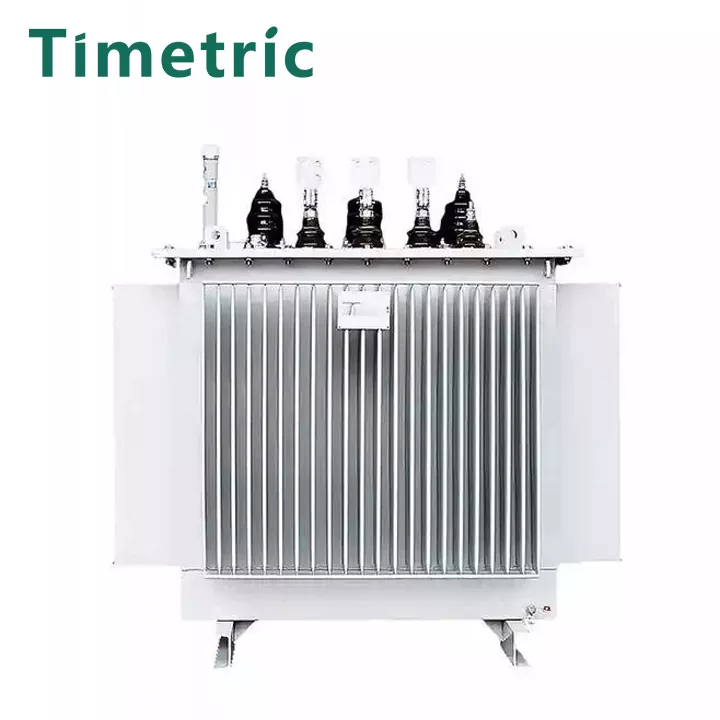

उत्पाद वास्तविक शॉट

उपवास

क्या आपकी कंपनी कस्टमाइज्ड वोल्टेज पावर ट्रांसफार्मर प्रदान कर सकती है?

बेशक, कृपया तेल से प्रेरित ट्रांसफार्मर की सभी आवश्यकताओं को यथासंभव प्रदान करें, जैसे: वोल्टेज, क्षमता, वोल्टेज अनुपात, आवृत्ति, उत्पाद अनुप्रयोग सीमा, कूलिंग विधि, आदि।

आपका सबसे तेज डिलीवरी का समय क्या है?

सामान्य परिस्थितियों में, हम ग्राहक पूछताछ को स्वीकार करते हैं, तेल से प्रेरित ट्रांसफार्मर के विशिष्ट मापदंडों को संवाद करते हैं और पुष्टि करते हैं, और वास्तविक उत्पादन समय खरीद मात्रा के अनुसार निर्धारित किया जाता है।

आपकी बिक्री के बाद सेवा कैसी है?

हम 1 साल की वारंटी का समर्थन करते हैं। सामान्य उद्धरण में बिक्री के बाद की सेवा शामिल नहीं है। मुफ्त ऑनलाइन संचार और मार्गदर्शन उपलब्ध हैं।
