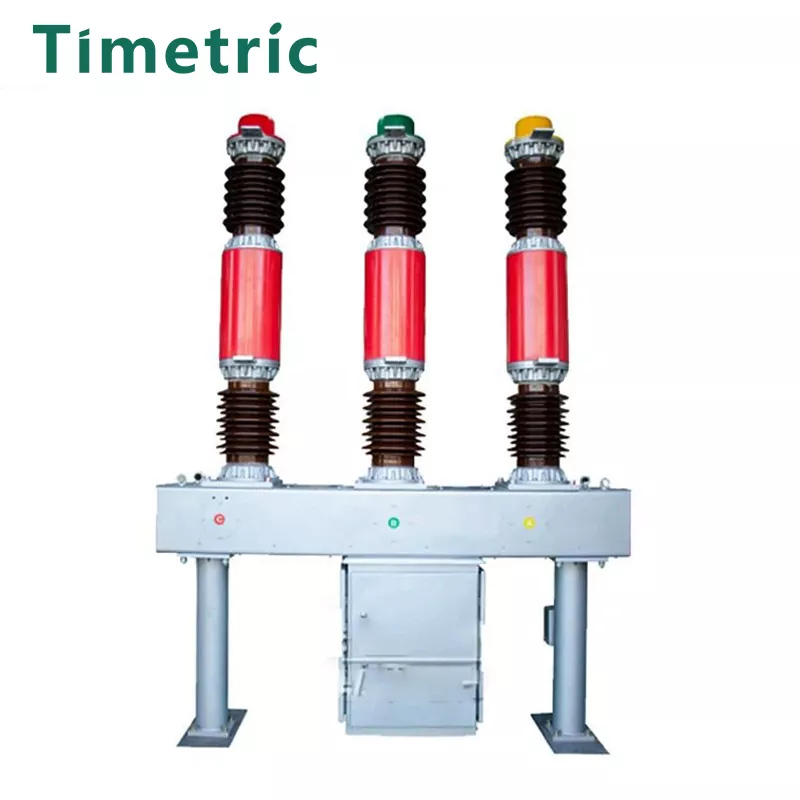

LW34-40.5 SF6 सर्किट ब्रेकर
आइटम: LW34-40.5 SF6 सर्किट ब्रेकरSF6 गैस: उत्कृष्ट चाप बुझाने का प्रदर्शन।कॉम्पैक्ट डिजाइन: सरल संरचना और अंतरिक्ष-बचत।विश्वसनीय ऑपरेशन: अच्छा उद्घाटन प्रदर्शन और संतुलित ऑपरेशन।सील ब्रेकर: परिचालन शोर कम।कम रखरखाव: न्यूनतम निरीक्षण और रखरखाव आवश्यकताएं।
जांच भेजें
उत्पाद वर्णन
आइटम: LW34-40.5 SF6 सर्किट ब्रेकर
Thelw34-40.5 SF6 सर्किट ब्रेकर ऑफ़र:
· उत्कृष्ट ब्रेकिंग प्रदर्शन: विश्वसनीय संचालन के लिए एक गैस बुझाने वाले कक्ष और आर्क बुझाने वाले कक्ष का उपयोग करता है।
· लंबे विद्युत जीवन: स्थायी प्रदर्शन सुनिश्चित करने के लिए SF6 गैस को बदलने की आवश्यकता नहीं है।
· उच्च यांत्रिक विश्वसनीयता: 3,000 से अधिक संचालन के यांत्रिक जीवन के साथ अक्सर काम कर सकते हैं।
· वर्तमान ट्रांसफार्मर विकल्प: प्रत्येक इकाई को उपयोगकर्ता की जरूरतों के आधार पर 6-12 वर्तमान ट्रांसफार्मर से लैस किया जा सकता है।
· तापमान-प्रतिरोधी दबाव गेज: दबाव रीडिंग स्थिर और तापमान परिवर्तन से अप्रभावित है, जिससे इसका उपयोग करना आसान हो जाता है।
मॉडल विवरण
मुख्य तकनीकी पैरामीटर
| नहीं। | लेटेम | इकाई | डेटा | ||
| 1 | रेटेड | वोल्टेज | केवी | 40.5 | |
| रेटेड इन्सुलेशन स्तर |
बिजली का प्रभाव वोल्टेज (पूर्ण शिखा मूल्य) का सामना करना पड़ता है | केवी | 185 | ||
| पावर फ़्रीक्वेंसी वोल्टेज (imin) का सामना करना पड़ता है | केवी | 95 | |||
| 2 | वर्तमान मूल्यांकित | A | 1600 2000 | ||
| 3 | यांत्रिक जीवन | अगला फाइम | 3000 | ||
| 4 | सल्फर हेक्सफ्लुओराइड गैस LGAUGE दबाव का 20 ℃ पर दबाव | एमपीए | 0.50 | ||
| 5 | अलार्म दबाव/न्यूनतम कार्यात्मक दबाव (20 ℃ पर गेज दबाव) | एमपीए | 0.47/0.45 | ||
|
6 7 |
रेटेड शॉर्ट सर्किट स्विचिंग करंट | kA |
25 63 |
31.5 | |
| रेटेड शॉर्ट-सर्किट क्लोजिंग करंट (पीक) | KA | 80 | |||
| 8 | वर्तमान (थर्मल स्थिर वर्तमान) का सामना करने के लिए रेटेड | kA | 25 | 31.5 | |
| 9 | वर्तमान (थर्मल स्थिर वर्तमान) का सामना करने के लिए रेटेड | kA | 60 | 80 | |
| 10 | रेटेड शॉर्ट सर्किट स्विचिंग करंट | kA | 63 | 8 | |
| 11 | रेटेड शॉर्ट-सर्किल स्विचिंग के तहत स्विचिंग समय की संचयी संख्या | टाइम्स | 15 | 10 | |
| 12 | रेटेड शॉर्ट सर्किट अवधि | S | 4 | ||
| 13 | समापन समय लेट रेटेड ऑपरेटिंग वोल्टेज | ≤0.1 | |||
| 14 | स्विचिंग टाइम (रेटेड ऑपरेटिंग वोल्टेज पर) | 5 | ≤0.06 | ||
| 15 | रेटेड ऑर्डर ऑफ ऑपरेशन | C-0.3S-CO-180S-CO | |||
| 16 | रेटेड ओपनिंग एंड क्लोजिंग मोनोमियल कैपेसिटर बैंक करंट | A | 400 | ||
| 17 | रिसाव में | %साल | ≤1 | ||
| 18 | सल्फर हेक्सफ्लोराइड गैस की पानी की सामग्री (v/v) | ≤150x10-9 | |||
| 19 | रेटेड ऑपरेटिंग वोल्टेज के साथ CT14 स्प्रिंग ऑपरेटिंग मैकेनिज्म | ||||
| कॉइल को बंद करना, कॉइल वोल्टेज खोलना | V | प्रसारण: 220 380 IDC): 48 110 220 | |||
| ऊर्जा भंडारण मोटर वोल्टेज | V | IAC): 220 380 (डीसी): 110 220 | |||
| 20 | सल्फर हेक्साफियुओराइड गैस का वजन | किलोभास | 8 | ||
| 21 | सर्किल ब्रेकर का वजन [nduding ऑपरेटिंग तंत्र) | किलोभास | 1400 | ||
संरचना और बढ़ते आयाम
काम का माहौल:
आइटम: LW34-40.5 SF6 सर्किट ब्रेकर
LW34-40.5 SF6 सर्किट ब्रेकर का कार्य वातावरण:
परिवेश तापमान रेंज:
ओ मिन: -30 ° C.
ओ अधिकतम: +40 डिग्री सेल्सियस
ओ (विशेष स्थितियों के लिए, उच्च या निम्न तापमान सीमाओं के लिए अनुकूलित किया जा सकता है।)
ऊंचाई:
o 1,000 मीटर तक (उच्च ऊंचाई के लिए, विशेष समायोजन की आवश्यकता हो सकती है।)
नमी:
o सापेक्ष आर्द्रता 95%(गैर-कंडेनसिंग) से अधिक नहीं होनी चाहिए।
प्रदूषण का स्तर:
o उपयुक्त फॉर्मोडरेट प्रदूषण वातावरण (IEC मानकों के अनुसार टॉपोल्यूशन डिग्री III)।
भूकंपीय प्रतिरोध:
o रिक्टर स्केल पर 8 डिग्री तक की भूकंप की तीव्रता का सामना करने के लिए डिज़ाइन किया गया है।
ये पर्यावरणीय विनिर्देश यह सुनिश्चित करते हैं कि LW34-40.5 SF6 सर्किट ब्रेकर विभिन्न प्रकार के परिचालन स्थितियों में मज़बूती से प्रदर्शन करता है, जिससे यह अधिकांश बिजली वितरण प्रणालियों के लिए उपयुक्त है।
विद्युत सर्किट विफलता के संभावित कारण
आइटम: LW34-40.5 SF6 सर्किट ब्रेकर
विद्युत सर्किट विफलता के संभावित कारण:
अपर्याप्त SF6 गैस दबाव:
कम SF6 गैस दबाव ब्रेकर की चाप-अतिरिक्त क्षमता को कम कर सकता है, जिससे दोषों को ठीक से बाधित करने में विफलता हो सकती है। विश्वसनीय संचालन के लिए नियमित दबाव जांच आवश्यक है।
SF6 गैस का संदूषण:
SF6 गैस में संदूषण (जैसे, नमी या पार्टिकुलेट मैटर) इसके ढांकता हुआ गुणों को नीचा दिख सकता है, जिससे चाप को बुझाने और खराबी पैदा करने की ब्रेकर की क्षमता को बिगाड़ सकता है।
यांत्रिक विफलता:
आंतरिक घटकों के पहनने और आंसू की तरह, स्प्रिंग्स, या ऑपरेटिंग तंत्र उचित संचालन में विफलता का कारण बन सकता है। उदाहरण के लिए, टूटे या गलत घटक ब्रेकर को प्रभावी ढंग से खोलने या बंद करने से रोक सकते हैं।
दोषपूर्ण वर्तमान ट्रांसफार्मर (CTS):
यदि TheBuilt-In वर्तमान ट्रांसफॉर्मर विफल हो जाते हैं या क्षतिग्रस्त हो जाते हैं, तो यह गलत गलती का पता लगाने, अनुचित ट्रिपिंग, या सुरक्षा विफलता का कारण बन सकता है, जिसके परिणामस्वरूप सिस्टम क्षति हो सकती है।

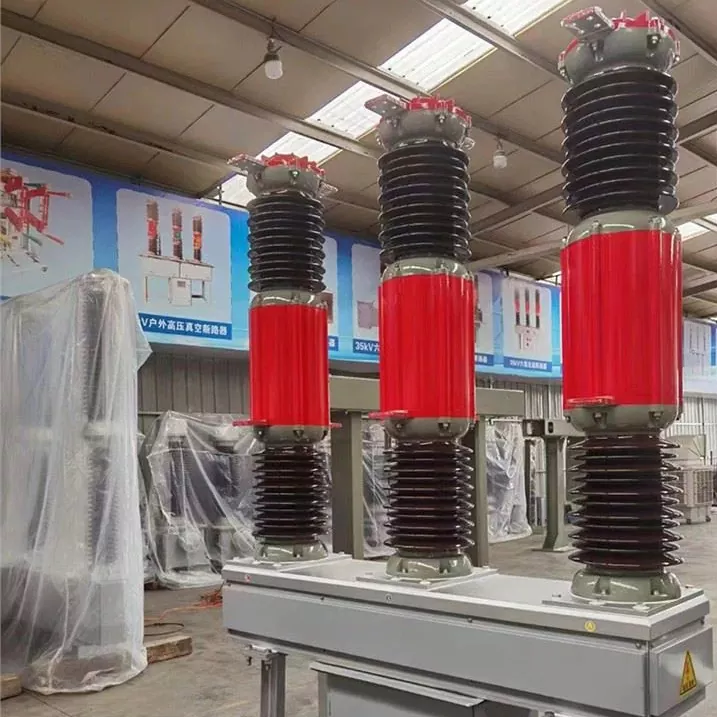

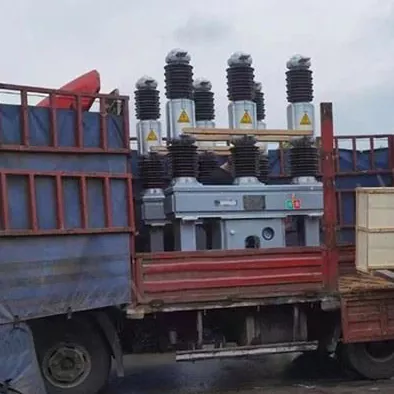

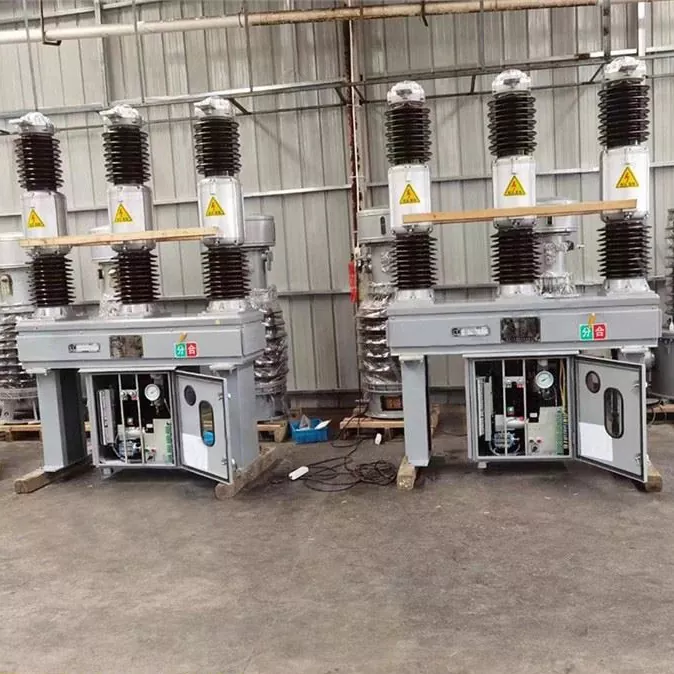

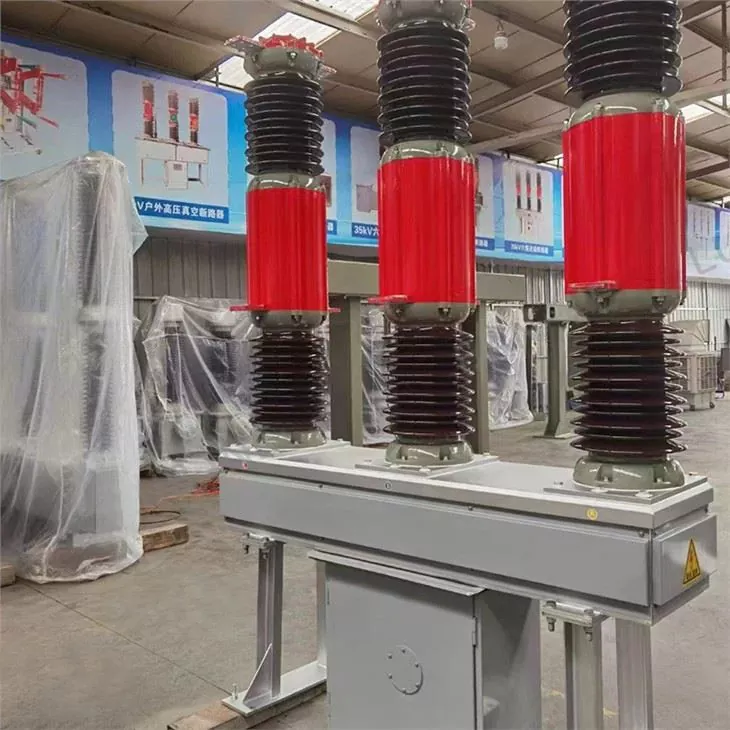

उत्पाद वास्तविक शॉट
उपवास
आइटम: LW34-40.5 SF6 सर्किट ब्रेकर
1. LW34-40.5 SF6 सर्किट ब्रेकर का रेटेड वोल्टेज क्या है?
· LW34-40.5 SF6 सर्किट ब्रेकर 35 kV बिजली वितरण प्रणालियों के लिए उपयुक्त, 40.5 kV के arated वोल्टेज के लिए डिज़ाइन किया गया है।
2. LW34-40.5 का प्रकार चाप बुझाने के लिए उपयोग करता है?
· ब्रेकर USESSF6 (सल्फर हेक्सफ्लोराइड) गैस, जो अपने उत्कृष्ट चाप-अतिरिक्त और इन्सुलेट गुणों के लिए जाना जाता है।
3. LW34-40.5 SF6 सर्किट ब्रेकर का यांत्रिक जीवन क्या है?
· LW34-40.5 SF6 सर्किट ब्रेकर isover 3,000 संचालन का थीमेनिकल जीवन, महत्वपूर्ण पहनने के बिना लगातार उपयोग की अनुमति देता है।
4. LW34-40.5 SF6 सर्किट ब्रेकर का विद्युत जीवन क्या है?
· LW34-40.5 के विद्युत जीवन को बढ़ाया गया है, क्योंकि इसके सेवा जीवन के दौरान SF6 गैस के प्रतिस्थापन की आवश्यकता नहीं है, बशर्ते नियमित रखरखाव किया जाए।
