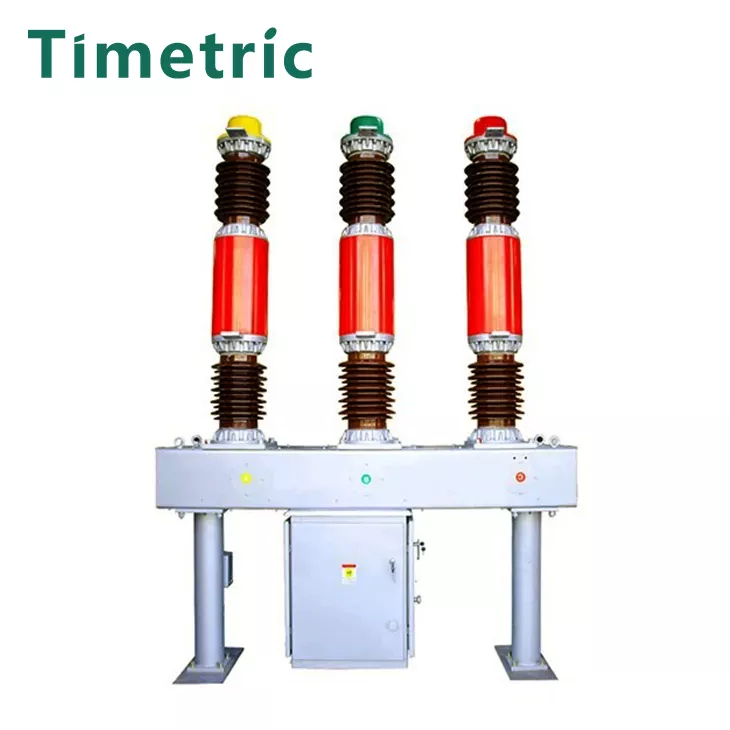

LW8-40.5AG SF6 सर्किट ब्रेकर
आइटम: LW8-40.5AG SF6 सर्किट ब्रेकरअच्छा चाप बुझाने का प्रदर्शनSF6 गैस में उत्कृष्ट चाप-शमन गुण होते हैं, जो दोष धाराओं के विश्वसनीय और तेजी से रुकावट को सुनिश्चित करते हैं।सरल संरचना और कॉम्पैक्ट आकारSF6 गैस का उपयोग अधिक सुव्यवस्थित और कॉम्पैक्ट सर्किट ब्रेकर डिज़ाइन के लिए अनुमति देता है, जिससे सीमित स्थानों में फिट होना आसान हो जाता है।अच्छा उद्घाटन प्रदर्शन, संतुलित ऑपरेशनब्रेकर संतुलित उद्घाटन प्रदर्शन के साथ सुचारू और विश्वसनीय संचालन प्रदान करता है, यहां तक कि लोड या गलती की स्थिति के तहत भी।सील सर्किट ब्रेकर, कम परिचालन शोरसर्किट ब्रेकर की सील प्रकृति और SF6 गैस के उपयोग से न्यूनतम बाहरी शोर के साथ शांत संचालन होता है।कम निरीक्षण और रखरखाव कार्यभारSF6 गैस लगातार रखरखाव की आवश्यकता को कम करती है, निरीक्षण लागत और ब्रेकर के जीवनकाल में प्रयासों को कम करती है।
जांच भेजें
उत्पाद वर्णन
आइटम: LW8-40.5AG SF6 सर्किट ब्रेकर
· संरचना: प्रत्येक पोल को असिंगल-कॉलम सिंगल-फ्रैक्चर संरचना के साथ डिज़ाइन किया गया है।
· आर्क बुझाने: कुशल प्रदर्शन के लिए स्वयं-ऊर्जा चाप बुझाने के सिद्धांत का उपयोग करता है।
· सक्रियण: ACT14 स्प्रिंग एक्ट्यूएटर से लैस, विश्वसनीय संचालन के लिए अनुमति देता है।
· मैकेनिकल लिंकेज: सभी चरणों में सिंक्रनाइज़ प्रदर्शन सुनिश्चित करते हुए, एथ्री-फेज मैकेनिकल लिंकेज को शामिल करता है।
· अनुपालन: यह सर्किट ब्रेकर उच्च-वोल्टेज उपकरणों के लिए TheGB1984 ANDIEC62271-100 मानकों की आवश्यकताओं को पूरा करता है।
मॉडल विवरण
मुख्य तकनीकी पैरामीटर
|
नहीं। |
लेटेम |
इकाई |
डेटा |
||
|
1 |
रेटेड |
वोल्टेज |
केवी |
40.5 |
|
|
|
बिजली का प्रभाव वोल्टेज (पूर्ण शिखा मूल्य) का सामना करना पड़ता है |
केवी |
185 |
||
|
पावर फ़्रीक्वेंसी वोल्टेज (imin) का सामना करना पड़ता है |
केवी |
95 |
|||
|
2 |
वर्तमान मूल्यांकित |
A |
1600 2000 |
||
|
3 |
यांत्रिक जीवन |
फाइम |
3000 |
||
|
4 |
सल्फर हेक्सफ्लुओराइड गैस LGAUGE दबाव का 20 ℃ पर दबाव |
एमपीए |
0.50 |
||
|
5 |
अलार्म दबाव/न्यूनतम कार्यात्मक दबाव (20 ℃ पर गेज दबाव) |
एमपीए |
0.47/0.45 |
||
|
6 |
रेटेड शॉर्ट सर्किट स्विचिंग करंट |
kA |
25 |
31.5 |
|
|
रेटेड शॉर्ट-सर्किट क्लोजिंग करंट (पीक) |
KA |
80 |
|||
|
8 |
वर्तमान (थर्मल स्थिर वर्तमान) का सामना करने के लिए रेटेड |
kA |
25 |
31.5 |
|
|
9 |
वर्तमान (थर्मल स्थिर वर्तमान) का सामना करने के लिए रेटेड |
kA |
60 |
80 |
|
|
10 |
रेटेड शॉर्ट सर्किट स्विचिंग करंट |
kA |
63 |
8 |
|
|
11 |
रेटेड शॉर्ट-सर्किल स्विचिंग के तहत स्विचिंग समय की संचयी संख्या |
टाइम्स |
15 |
10 |
|
|
12 |
रेटेड शॉर्ट सर्किट अवधि |
S |
4 |
||
|
13 |
समापन समय लेट रेटेड ऑपरेटिंग वोल्टेज |
|
≤0.1 |
||
|
14 |
स्विचिंग टाइम (रेटेड ऑपरेटिंग वोल्टेज पर) |
5 |
≤0.06 |
||
|
15 |
रेटेड ऑर्डर ऑफ ऑपरेशन |
|
C-0.3S-CO-180S-CO |
||
|
16 |
रेटेड ओपनिंग एंड क्लोजिंग मोनोमियल कैपेसिटर बैंक करंट |
A |
400 |
||
|
17 |
रिसाव में |
%साल |
≤1 |
||
|
18 |
(सल्फर हेक्सफ्लोराइड गैस की पानी की सामग्री (v/v) |
|
≤150x10-9 |
||
|
19 |
रेटेड ऑपरेटिंग वोल्टेज के साथ CT14 स्प्रिंग ऑपरेटिंग मैकेनिज्म |
|
|
||
|
कॉइल को बंद करना, कॉइल वोल्टेज खोलना |
V |
प्रसारण: 220 380 IDC): 48 110 220 |
|||
|
ऊर्जा भंडारण मोटर वोल्टेज |
V |
IAC): 220 380 (डीसी): 110 220 |
|||
|
20 |
सल्फर हेक्साफियुओराइड गैस का वजन |
किलोभास |
8 |
||
|
21 |
सर्किल ब्रेकर का वजन [nduding ऑपरेटिंग तंत्र) |
किलोभास |
1400 |
||
संरचना और बढ़ते आयाम
काम का माहौल:
आइटम: LW8A-40.5 SF6 सर्किट ब्रेकर
परिवेश का तापमान:
ऊपरी सीमा: +40 ° C
निचली सीमा: -30 डिग्री सेल्सियस
ऊंचाई:
समुद्र तल से ≤2000 मीटर ऊपर
यदि उच्च ऊंचाई पर स्थापित किया जाता है, तो इन्सुलेशन स्तर के लिए समायोजन आवश्यक हो सकता है।
हवा का दबाव:
≤700 पीए (34 मीटर/सेकंड तक हवा की गति के बराबर)।
भूकंपीय स्थिति:
सर्किट ब्रेकर को 8 डिग्री तक की तीव्रता की तीव्रता का सामना करने के लिए डिज़ाइन किया गया है।
संदूषण स्तर:
कक्षा I, यह दर्शाता है कि यह सामान्य पर्यावरण प्रदूषण के स्तर के लिए उपयुक्त है।
तापमान में उतार -चढ़ाव:
अधिकतम दैनिक तापमान अंतर: 25 ° C से अधिक नहीं।
विद्युत सर्किट विफलता के संभावित कारण
आइटम: LW8A-40.5 SF6 सर्किट ब्रेकर
1. SF6 गैस इन्सुलेशन में फॉल्ट्स
· SF6 गैस रिसाव: SF6 (सल्फर हेक्सफ्लोराइड) गैस का उपयोग सर्किट ब्रेकर संपर्कों को इन्सुलेट करने के लिए किया जाता है। गैस के किसी भी रिसाव या बिगड़ने से इसकी इन्सुलेट गुणों को कम किया जा सकता है, जिससे प्रदर्शन में टूटने और गलती धाराओं को बाधित करने में संभावित विफलता हो सकती है।
· अपर्याप्त गैस दबाव: कम गैस का दबाव ब्रेकर के अनुचित संचालन का कारण बन सकता है, क्योंकि SF6 गैस एक गलती के दौरान चाप को बुझाने के लिए अभिन्न है।
2. मैकेनिकल विफलताएं
· वसंत तंत्र की खराबी: ब्रेकर एक वसंत तंत्र के माध्यम से संचालित होता है, जो खोलने और बंद करने के लिए ऊर्जा संग्रहीत करता है। वसंत या एक्ट्यूएटर तंत्र में एक खराबी उचित संचालन को रोक सकती है, जिससे ब्रेकर को खोलने या बंद करने में विफलता हो सकती है।
· संपर्क पहनने या क्षति: समय के साथ, ब्रेकर के संपर्क नीचे पहन सकते हैं, पिटे हुए हो सकते हैं, या यांत्रिक क्षति का सामना कर सकते हैं, आवश्यकतानुसार सर्किट को बनाने या तोड़ने की क्षमता से समझौता कर सकते हैं।
3. इलेक्ट्रिकल दोष
· ओवरक्रैक या शॉर्ट सर्किट: ब्रेकर की बाधित क्षमता से परे एक अधिभार या शॉर्ट सर्किट ब्रेकर के आंतरिक घटकों को ओवरहीटिंग या नुकसान का कारण बन सकता है।
· गलत यात्रा सेटिंग्स: यदि ट्रिप सेटिंग्स गलत हैं या सुरक्षा रिले सही तरीके से संचालित करने में विफल रहती है, तो ब्रेकर एक अतिवृद्धि या दोष की स्थिति में यात्रा नहीं कर सकता है।
4.arc दोष
आर्क बुझाने वाली विफलता: SF6 सर्किट ब्रेकर SF6 गैस के चाप शमन गुणों पर भरोसा करते हैं। यदि ब्रेकर विद्युत चाप को सही ढंग से (गैस दबाव के मुद्दों या संदूषण के कारण) को बुझाने में विफल रहता है, तो यह ब्रेकर और आसपास के उपकरणों को नुकसान पहुंचा सकता है, जिससे लगातार चाप हो सकता है।

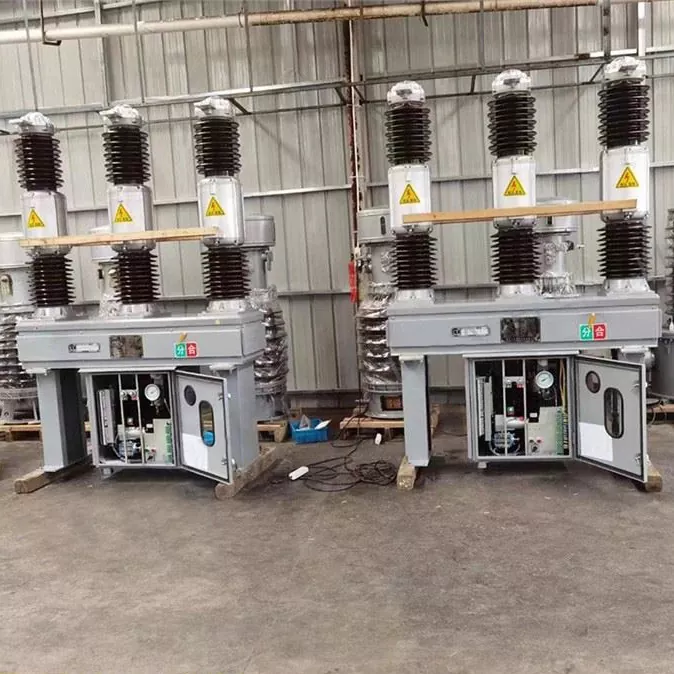

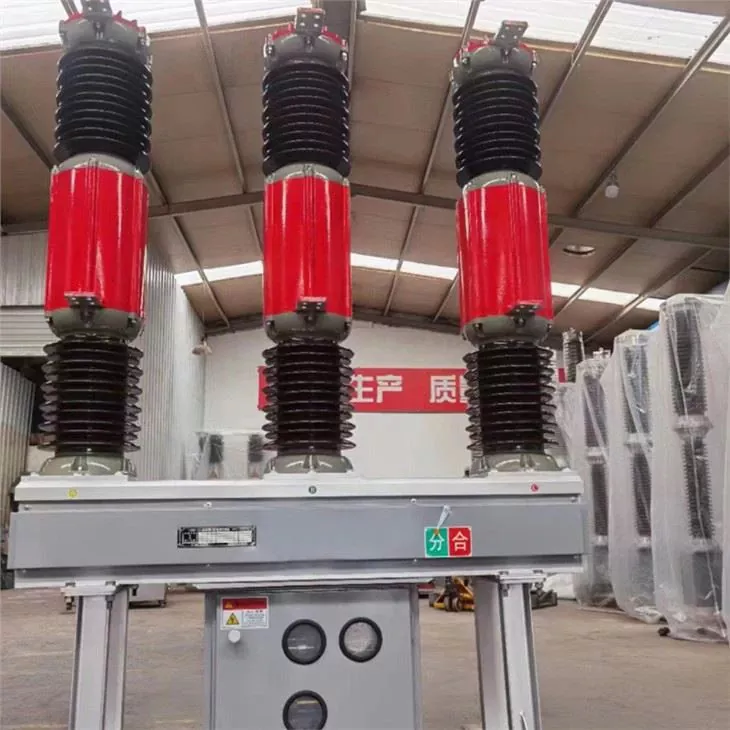

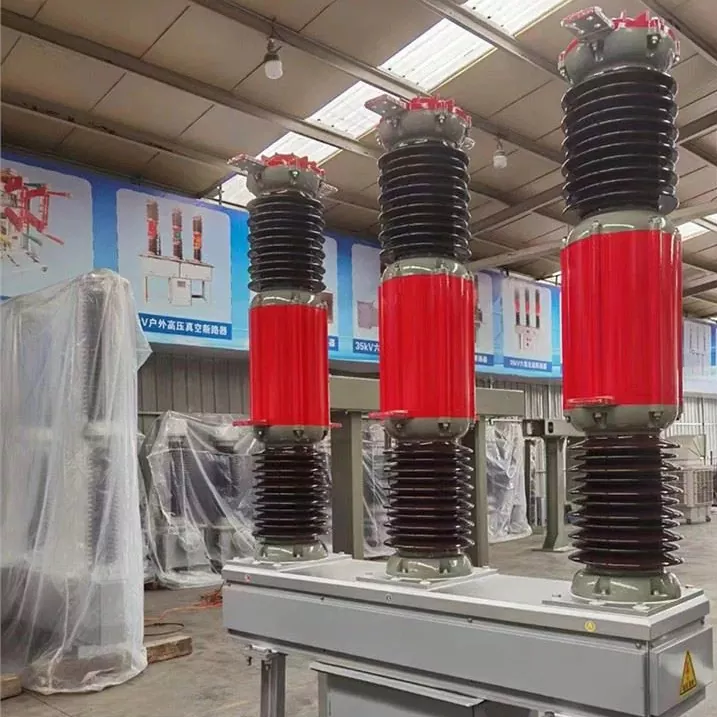

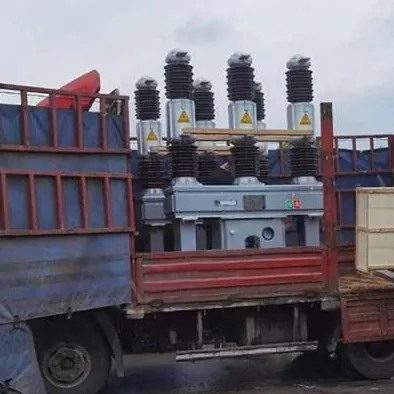

उत्पाद वास्तविक शॉट
उपवास
आइटम: LW8A-40.5 SF6 सर्किट ब्रेकर
1. LW8A-40.5 SF6 सर्किट ब्रेकर क्या है?
उत्तर: LW8A-40.5 SF6 सर्किट ब्रेकर 40.5 kV के लिए रेटेड एक उच्च-वोल्टेज सर्किट ब्रेकर है, जो आमतौर पर विद्युत सबस्टेशन और पावर सिस्टम में उपयोग किया जाता है। यह उच्च-वोल्टेज वातावरण में विश्वसनीय संचालन सुनिश्चित करने के लिए, इन्सुलेट और आर्क-शमन उद्देश्यों के लिए SF6 गैस का उपयोग करता है।
2. LW8A-40.5 SF6 सर्किट ब्रेकर की मुख्य विशेषताएं क्या हैं?
उत्तर:
रेटेड वोल्टेज: 40.5 केवी
SF6 गैस इन्सुलेशन और चाप शमन
उच्च ब्रेकिंग क्षमता, गलती धाराओं को बाधित करने के लिए उपयुक्त
त्वरित गलती निकासी के लिए तेजी से परिचालन तंत्र
बाहरी और इनडोर अनुप्रयोगों के लिए उपयुक्त
आसान स्थापना के लिए कॉम्पैक्ट डिजाइन
3. LW8A-40.5 SF6 सर्किट ब्रेकर काम कैसे करता है?
उत्तर: ब्रेकर एसएफ 6 गैस का उपयोग करके काम करता है, जब एक गलती के दौरान संपर्क खुलता है तो चाप को बुझाने के लिए। जब एक गलती का पता लगाया जाता है, तो सर्किट ब्रेकर की नियंत्रण प्रणाली वसंत तंत्र को सक्रिय करती है, जिससे संपर्कों को अलग करने के लिए मजबूर किया जाता है। SF6 गैस चाप से ऊर्जा को अवशोषित करती है और इसे ठंडा करती है, यह सुनिश्चित करती है कि सर्किट सुरक्षित रूप से बाधित है।
