XGN -12 (Z) T630-20 सीरीज़ 10KV बाउंड्री सर्किट ब्रेकर स्विचगियर इंडोर

1. XGN -12 (Z) T630-20 सीरीज़ 10KV बाउंड्री सर्किट ब्रेकर स्विचगियर INDOOR II और III रिंग मेन यूनिट मुख्य स्विच के रूप में सल्फर हेक्सफ्लोराइड लोड स्विच के साथ रिंग मेन यूनिट की एक नई पीढ़ी है। यह वायु इन्सुलेशन, कॉम्पैक्ट और सरल संरचना, लचीला संचालन, आसान स्थापना को अपनाता है, और इसमें कई इंटरलॉकिंग फ़ंक्शन होते हैं। इसका व्यापक रूप से वितरण नेटवर्क ऑटोमेशन सिस्टम में इलेक्ट्रिक मैकेनिज्म, पीटी, सीटी, यूपीएस, आरटीयू, आदि के साथ आधुनिक सेंसर तकनीक और सुरक्षा रिले के साथ उपयोग किया जा सकता है, यह अपने उन्नत तकनीकी प्रदर्शन और प्रकाश और लचीली विधानसभा योजना के साथ बाजार की बदलती जरूरतों को पूरी तरह से पूरा कर सकता है।

टिमेट्रिक इलेक्ट्रिक XGN -12 (Z) / T630-20 सीरीज़ 10KV बाउंड्री सर्किट ब्रेकर स्विचगियर इंडोर, बेसिक स्विच यूनिट्स में लोड स्विच कैबिनेट, संयोजन इलेक्ट्रिकल कैबिनेट, सर्किट ब्रेकर कैबिनेट शामिल हैं। लोड स्विच कैबिनेट संयुक्त तीन-स्थिति लोड स्विच से सुसज्जित है; संयोजन विद्युत कैबिनेट लोड स्विच-फ्यूज संयोजन विद्युत कैबिनेट से सुसज्जित है; सर्किट ब्रेकर कैबिनेट विशेष XGN-12/T630-20 वैक्यूम सर्किट ब्रेकर और तीन-स्थिति डिस्कनेक्टर से सुसज्जित है; बहु-कार्यात्मक इकाई कैबिनेट उपरोक्त कार्यात्मक इकाइयों का एक संयोजन है।

टिमेट्रिक इलेक्ट्रिक XGN -12 (Z) / T630-20 सीरीज़ 10KV बाउंड्री सर्किट ब्रेकर स्विचगियर इनडोर में कार्यात्मक डिब्बे जैसे मुद्रास्फीति इकाई, मैकेनिज्म रूम, केबल रूम, प्रेशर रिलीफ चैनल रूम, इंस्ट्रूमेंट रूम, आदि शामिल हैं, जिनमें से मुद्रास्फीति इकाई मुख्य घटक है।

तीन-स्थिति लोड स्विच में तीन पद हैं: "क्लोजिंग", "ओपनिंग" और "ग्राउंडिंग"। तीनों पदों को एक दूसरे के साथ जोड़ा जाता है। फ़ंक्शन के अनुसार, इसे लोड स्विच और ग्राउंडिंग स्विच में विघटित किया जा सकता है, एक घूर्णन शाफ्ट साझा किया जा सकता है। एक तीन-स्थिति लोड स्विच तीन-स्थिति ऑपरेटिंग तंत्र से सुसज्जित है। लोड स्विच फ़ंक्शन साइड को इलेक्ट्रिक या मैनुअल स्प्रिंग एनर्जी स्टोरेज द्वारा संचालित किया जा सकता है, और बीच में पास होने के बाद वसंत को खोला और बंद किया जा सकता है; ग्राउंडिंग स्विच फ़ंक्शन साइड मैन्युअल रूप से संचालित होता है, और बीच में पास होने के बाद वसंत को खोला और जल्दी से बंद किया जा सकता है।

टिमेट्रिक इलेक्ट्रिक XGN -12 (Z) / T630-20 सीरीज़ 10KV बाउंड्री सर्किट ब्रेकर स्विचगियर इनडोर (प्रत्येक स्विच, आंतरिक कनेक्टिंग बसबार, फ्यूज ट्यूब के बाहर, आदि) का मुख्य सर्किट SF6 गैस से भरे एक सील बॉक्स में संलग्न है।

जब एक आंतरिक चाप की गलती असामान्य काम की स्थिति या गलतफहमी के कारण होती है, तो फटने वाली डिस्क के विनाश द्वारा गठित चैनल के माध्यम से उत्पन्न होने वाली उच्च दबाव वाली गैस को छुट्टी दे दी जाती है।

अलमारियाँ मदर कपलर के माध्यम से एक प्रभावी प्राथमिक कनेक्शन बनाते हैं, जो पूरी तरह से अछूता और पूरी तरह से सील है।

इनलेट और आउटलेट लाइनें, पीटी, और लाइटनिंग अरेस्टर केबल सामान के माध्यम से एक प्रभावी कनेक्शन बनाते हैं, जो पूरी तरह से अछूता और पूरी तरह से सील होते हैं।

सीटी पूर्ण इन्सुलेशन और पूर्ण सीलिंग सुनिश्चित करने के लिए केबल कोर प्रकार को अपनाता है।

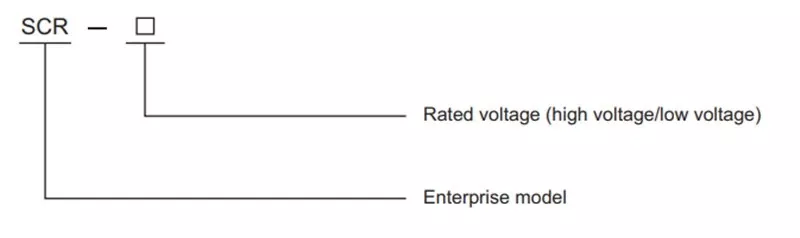

मॉडल विवरण

मुख्य तकनीकी पैरामीटर

संरचना और बढ़ते आयाम

काम का माहौल:

टिमेट्रिक इलेक्ट्रिकएक्सजीएन -12 (जेड) / टी 630-20 सीरीज 10KV बाउंड्री सर्किट ब्रेकर स्विचगियर इनडोर उपयोग वातावरण ：

◆ परिवेशी वायु तापमान: ऊपरी सीमा + 40 ℃, निचली सीमा -40 ℃

◆ आर्द्रता: दैनिक औसत सापेक्ष आर्द्रता 95%से अधिक नहीं है; मासिक औसत 90%से अधिक नहीं है।

◆ जल वाष्प दबाव: दैनिक औसत 2.2kpa से अधिक नहीं है; मासिक औसत 1.8kpa से अधिक नहीं है;

◆ ऊंचाई 2000 मीटर से अधिक नहीं है।

◆ आसपास की हवा स्पष्ट रूप से धूल, धुएं, संक्षारक और ज्वलनशील गैसों, भाप या नमक की धुंध से प्रदूषित नहीं है।

◆ द्वितीयक प्रणाली में प्रेरित विद्युत चुम्बकीय हस्तक्षेप का आयाम 1.6kv.6 से अधिक नहीं है। कोई आग, विस्फोट का खतरा, गंभीर प्रदूषण, रासायनिक संक्षारण और गंभीर कंपन नहीं है।

7। विशेष कार्य स्थितियों, जब निर्दिष्ट शर्तों से अधिक सामान्य पर्यावरणीय परिस्थितियों में उपयोग किया जाता है, तो उपयोगकर्ता और निर्माता द्वारा बातचीत की जाएगी।

स्विचगियर के लाभ और सुविधाएँ

टिमेट्रिक इलेक्ट्रिक टिमेट्रिक इलेक्ट्रिकएक्सजीएन -12 (जेड) / टी 630-20 सीरीज 10KV बाउंड्री सर्किट ब्रेकर स्विचगियर इनडोरिनक्लूड निम्नलिखित पहलुओं:

1। मॉड्यूलर डिजाइन, विस्तार करने के लिए आसान।

2। स्टेनलेस स्टील शीट लेजर वेल्डिंग सील गैस कक्ष।

3। प्लग-इन सॉलिड इंसुलेटेड बसबार कपलर का उपयोग अलमारियाँ के बीच किया जाता है, और स्विच कैबिनेट का विस्तार होने पर SF6 गैस ऑपरेशन शामिल नहीं होता है।

4। इनर शंकु या बाहरी शंकु केबल प्लग-इन, सरल और तेज स्थापना।

5। गैस भरने वाली इकाई में सभी इलेक्ट्रोड आर्क इलेक्ट्रोड हैं।

6। गैस घनत्व रिले ऑनलाइन निगरानी।

7। इसमें एक विश्वसनीय दबाव रिलीज़ डिवाइस और रिलीज़ चैनल है।

8। एकल कैबिनेट या कॉमन बॉक्स यूनिट संयोजन कैबिनेट प्रदान किया जा सकता है।

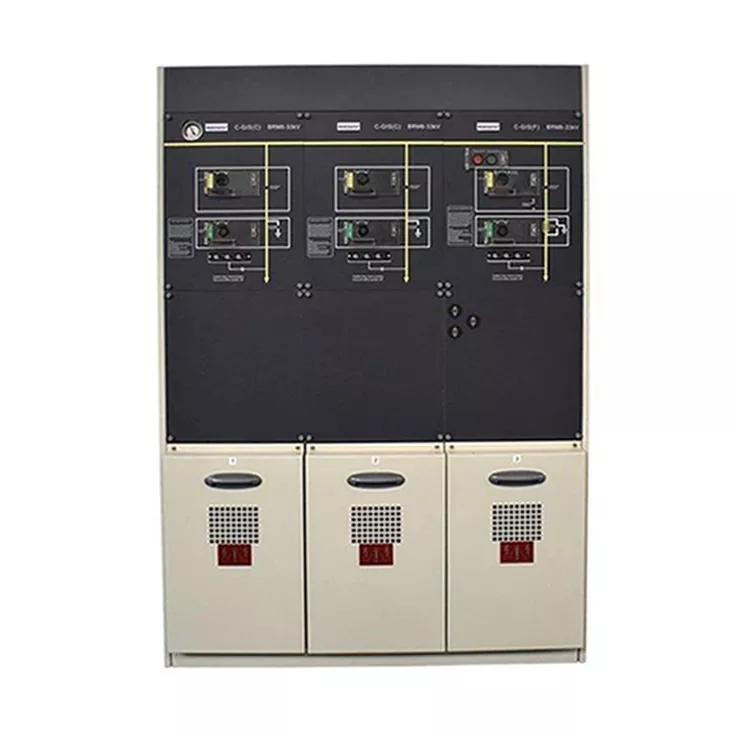

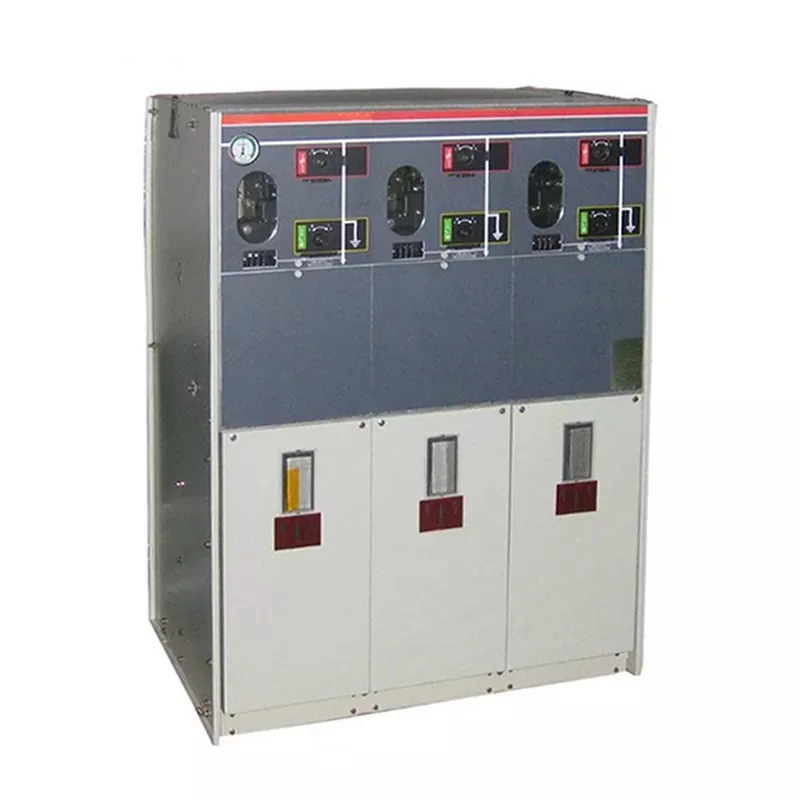

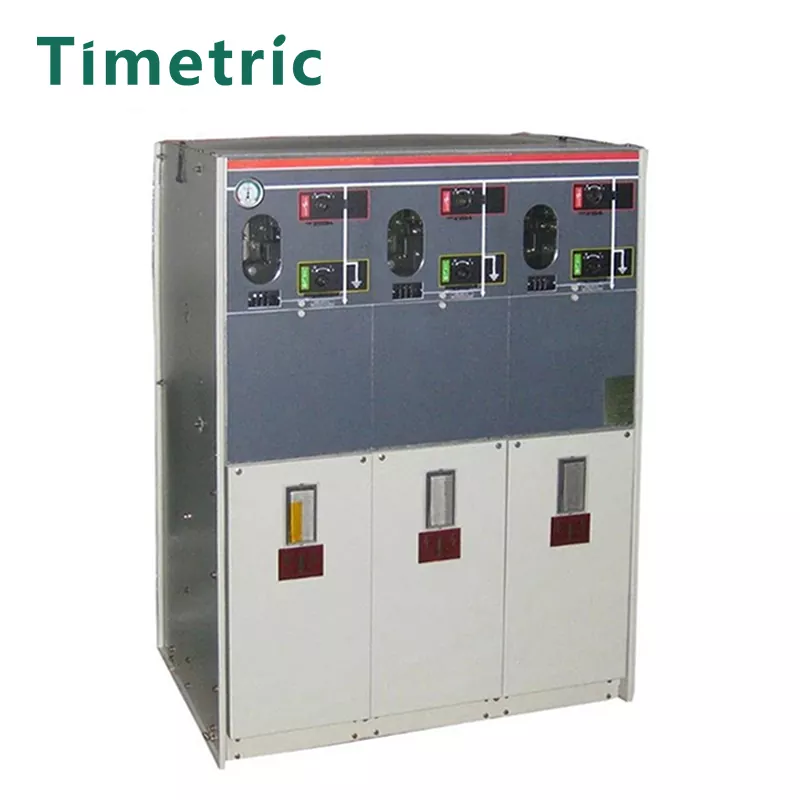

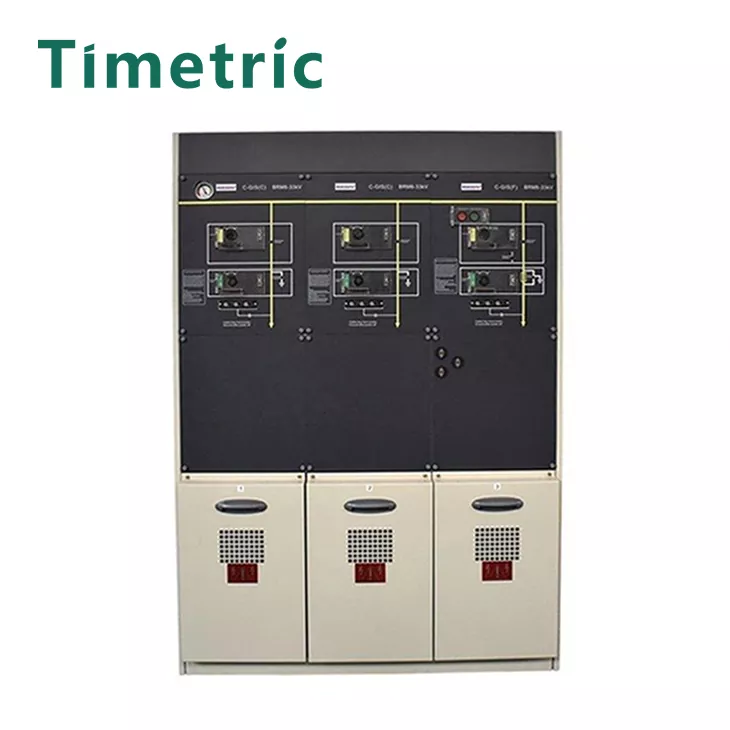

उत्पाद वास्तविक शॉट

उपवास

क्या आपकी कंपनी मेरी आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकती है?

हां, हम ग्राहकों की आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं। सामान्यतया, ग्राहकों को केवल प्रदान करने की आवश्यकता है: सर्किट लेआउट, वोल्टेज, वर्तमान, आदि।

आपका सबसे तेज डिलीवरी का समय क्या है?

आम तौर पर, हम ग्राहक पूछताछ को स्वीकार करते हैं। स्विच कैबिनेट तकनीकी पैरामीटर जुड़े होने के बाद, मूल्य सूची जारी करने और वास्तविक स्थिति के आधार पर उत्पादन और वितरण समय के बारे में ग्राहकों के साथ संवाद करने में 1-2 दिन लगते हैं।

आपकी बिक्री के बाद सेवा कैसी है?

हम 1 साल की वारंटी का समर्थन करते हैं। सामान्य उद्धरण में बिक्री के बाद की सेवा शामिल नहीं है। मुफ्त ऑनलाइन संचार और मार्गदर्शन उपलब्ध हैं।
